Спектроанализаторы H60, 54061-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Спектроанализаторы H60 Назначение средства измерений

Спектроанализаторы H60 (далее - спектроанализаторы) предназначены для: измерения основных параметров телевизионного сигнала: уровень, отношение сигнал/шум (C/N), коэффициент битовых ошибок (BER) и коэффициент ошибок модуляции (MER), а так же для демодуляции, декодирования, мониторинга аналоговых и цифровых сигналов эфирного, кабельного и спутникового телевизионного вещания.

Описание

Спектроанализаторы H60 представляют собой супергетеродинный приемник с ручной и автоматической перестройкой частоты.

Измерение уровня сигнала на входе прибора осуществляется с помощью аналогоцифрового преобразования и пикового детектирования сигнала с выхода усилителя.

Прибор имеет три режима работы: анализатор спектра, ТВ приемник, комбинированный режим.

Принцип действия прибора в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией спектра на экране прибора.

Центральный процессор прибора обеспечивает прием команд оператора, вводимых с клавиатуры, преобразование данных, отображение их на дисплее и взаимодействие с внешними устройствами.

Блок питания формирует необходимые питающие напряжения от аккумуляторов или внешнего источника питания.

Спектроанализаторы H60 перекрывают диапазон радиочастот от 5 до 3300 МГц, что позволяет работать с наземным, спутниковым и кабельным телевизионном вещанием.

Спектроанализаторы H60 работает с основными телевизионными стандартами аналогового ТВ: B, G, D, K, I и L систем цветности PAL, SEKAM.

В режиме ТВ приемника можно работать с сигналами цифровых ТВ стандартов: DVB-Т/Т2, DVB-C, DVB-S/S2, компрессии MPEG-2, MPEG-4 посредством их декодирования, таким образом, чтобы телевизионное изображение могло быть просмотрено, а также параллельно измерять уровень телевизионного сигнала и регистрировать основные параметры сигнала: отношение несущая/шум (C/N), коэффициент битовых ошибок (BER) и коэффициент ошибок модуляции (MER).

Оптический вход позволяет производить измерение уровня подаваемых на него оптических сигналов, а также всех параметров ВЧ сигналов, модулирующих оптику.

Программное обеспечение спектроанализатора позволяет выводить отчеты в различных файловых форматах, сохранять графики анализируемого сигнала с возможностью их последующего просмотра и проведения измерений.

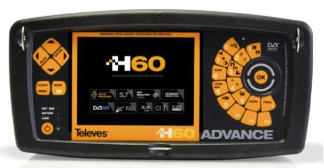

На передней панели приборов расположена буквенно-цифровая клавиатура, с помощью которой можно осуществлять прямой доступ к функциям, также для каждой из кнопок имеется своя пиктограмма-символ, которая показывает режим измерения (Наземное-Спутниковое/Аналоговое-Цифровое) и функцию, которая задействована в данный момент. Визуализация данных осуществляется посредством цветного графического экрана с высоким разрешением, размером 5,7 ” с панорамным форматом изображения (16:9) и стандартным (4:3).

Спектроанализаторы имеют русифицированный интерфейс.

Спектроанализаторы позволяют выводить питание различного напряжения к внешним устройствам (5; 13; 18; 24 В), и включают в себя: слот для SD карты; оптический коннектор

FC/APC; коннектор RJ-45 Ethernet; мультимедийный интерфейс высокой четкости (HDMI); слот для модуля CAM; USB порт.

Программное обеспечение

Конструкция спектроанализаторов обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, уровень защиты «А» по МИ 3286-2010.

Программное обеспечение, установленное на внутренний контроллер прибора, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала.

Технические характеристики

Масса - не более 2,5 кг;

Габариты (длина х ширина х высота) - не более 306 х 150 х 125 мм. Питающее напряжение 100 - 240 В, частота 50.60 Гц.

Условия эксплуатации Рабочие условия эксплуатации:

Температура окружающей среды: от 0 до плюс 40 0С; относительная влажность воздуха, не более 80 %.

Знак утверждения типа наносится на правый нижний угол этикетки с условным названием прибора способом печати на самоклеющейся пленке. Этикетка размещается на задней панели спектроанализаторов H60 .

На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.

Комплектность

Комплект поставки прибора приведен в таблице 1.

Таблица 1

Поверка

осуществляется по документу МП-РТ-1905-2013 «Спектроанализаторы H60. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 29 апреля 2013 г.

Основное оборудование необходимое для поверки:

-    тестер телерадиовещательный R&S SFE, Госреестр № 43199-09;

-    анализатор телевизионный R&S ETL, Госреестр № 38441-08.

Сведения о методах измерений

Методы измерений с помощью спектроанализаторов H60 указаны в эксплуатационном документе «Cпектроанализаторы H60. Руководство пользователя».

Нормативные и технические документы, устанавливающие требования к спектроанализаторам H60

Техническая документация фирмы «Televes, S.A.», Испания.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
