Назначение
Регистраторы безбумажные FX1000 (далее - регистраторы) предназначены для измерения и регистрации сигналов напряжения постоянного тока, силы постоянного тока (при использовании шунтирующего резистора), сигналов от термопар и термопреобразователей сопротивления различных градуировок, а также для регистрации и хранения измеренных значений, графического представления временных диаграмм, формирования сигналов аварийной сигнализации.
Описание
Принцип работы регистраторов основан на аналого-цифровом преобразовании измеряемой величины и представлении измеренных значений в цифровом виде на дисплее.
Регистратор представляет собой устройство в металлическом корпусе с цветным жидкокристаллическим дисплеем и набором функциональных клавиш на передней панели, клеммными колодками с обратной стороны корпуса для подключения электропитания, входных сигналов, цепей сигнализации, интерфейсов RS-485/ RS-232, скрытыми непрозрачными крышками.
Регистраторы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса), позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Для этого в регистраторах предусмотрена внутренняя энергонезависимая память, а также возможность сохранения данных на CF-карте памяти (для FX с разъёмом для CF-карт). Данные, сохраненные на CF-карте, можно с помощью программы преобразования данных конвертировать в Lotus 1-2-3, Excel, или текстовый формат ASCII, что облегчает процесс обработки данных на ПК. Прибор может быть подключен к сети Ethernet и поддерживает функции Веб-сервера для оперативного дистанционного контроля состояния, FTP-сервера для обмена файлами и E-mail-клиента для передачи информационных сообщений по протоколам SMTP и POP3. Кроме того, он может осуществлять обмен данными по сетевому протоколу Modbus RTU/ASCII или Modbus TCP.
Регистраторы различаются количеством измерительных каналов (см. таблицу 1).
Таблица 1
Модель | Число измерительных каналов |
FX1002 | 2 |
FX1004 | 4 |
FX1006 | 6 |
FX1008 | 8 |
FX1010 | 10 |
FX1012 | 12 |

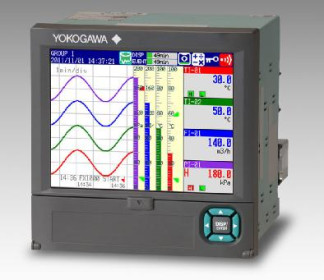

Фотография общего вида регистратора приведена на рисунке 1, схема пломбирования
- на рисунке 2.
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти регистраторов. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические характеристики регистраторов нормированы с учетов влияния на них БПО.
Для конфигурирования регистраторов и просмотра данных с помощью ПК используется прикладное программное обеспечение (ППО) FXA120 «DAQSTANDARD for FX1000».
Программа FXA120 не имеет доступа к энергонезависимой памяти регистраторов и не позволяет заменять или корректировать БПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентифи катора |
БПО | - | 1.11 и выше | Не используется |
Технические характеристики
Основные метрологические характеристики регистраторов FX1000 приведены в таблице 3.
Таблица 3 Метрологические характеристики
Диапазон измерений (тип термопар, термопреобразователей сопротивления) | Пределы допускаемой основной погрешности | Единица наименьшего разряда цифровой индикации | Пределы допускаемой дополнительной погрешности от изменения температуры окр. среды на 10 °С |
1 | 2 | 3 | 4 |
(- 20,000 ... 20,000) мВ (- 60,00 ... 60,00) мВ (- 200,00 ... 200,00) мВ (- 1,0000 ... 1,0000) В (- 2,0000 ... 2,0000) В (1,000.5,000) В (- 6,000 ... 6,000) В (- 20,000 ... 20,000) В (- 50,00 ... 50,00) В | ± (0,05 %Х + 12 мкВ) ± (0,05 %Х + 30 мкВ) ± (0,05 %Х + 30 мкВ) ± (0,05 %Х + 300 мкВ) ± (0,05 %Х + 1,2 мВ ) ± (0,05 %Х + 3 мВ) ± (0,05 %Х + 3 мВ) ± (0,05 %Х + 3 мВ) ± (0,05 %Х + 30 мВ) | 1 мкВ 10 мкВ 10 мкВ 100 мкВ 100 мкВ 1 мВ 1 мВ 1 мВ 10 мВ | ± (0,1 %Х + 0,05 % от диапазона измерений) |
1 | 2 | 3 | 4 |
R, S: (0...1760) °C | ± (0,15 %Х + 1,0 °С); R, S: в диапазоне (0.100) °С ± 3,7 °С, в диапазоне (100.300) °С ± 1,5 °С; B: в диапазоне (400...600) °С ± 2 °С, менее 400 °С погрешность не нормируется | 0,1 °С | ± (0,1 %Х + 0,05 % от диапазона измерений) |
B: (0...1820) °C |
K: (-200...1370) °C | ± (0,15 %Х + 0,7 °С); в диапазоне (-200...-100) °С ± (0,15 %Х + 1,0 °С) |
E: (-200...800) °C | ± (0,15 %Х + 0,5 °С) | 0,1 °С | ± (0,1 %Х + 0,05 % от диапазона измерений) |
J: (-200...1100) °C | ± (0,15 %Х + 0,5 °С); в диапазоне (-200...-100) °С ± (0,15 %Х + 0,7 °С) |
T: (-200...400) °C |
L: (-200...900) °C |
U: (-200.400) °C |
N: (-270.1300) °C | ± (0,15 %Х + 0,7 °С); в диапазоне (-200...0) °С ± (0,35 %Х + 0,7 °С); менее -200 °С погрешность не нормируется |
ХК (L) GOST*: (-200...600) °C | ± (0,25 % X + 1,0 °С) в диапазоне (-200.-100) °С; ± (0,25 % X + 0,8 °С) в диапазоне (-100.600) °С | 0,1 °С | ± (0,1 %Х + 0,05 % от диапазона измерений) |
П100*: (- 200...600) °C Pt100*: (- 200...600) °C | ± (0,15 %Х + 0,3 °С) | 0,1 °С | ± (0,1 %Х +0,2 °С ) |
Си100*: (-200...200) °C | ± (0,15 %Х + 0,3 °С) |
Си50*: (- 200...200) °C | ± (0,4 %Х + 0,5 °С) |
* - доступны только при наличии опции /N3F Примечания к таблице 3:
1) Х - измеренное значение параметра/100 %;
2) Для каналов измерений сигналов от термопар значения основной и дополнительной погрешностей указаны без учёта погрешности канала компенсации температуры холодного спая. Возможна внешняя и внутренняя компенсация температуры холодного спая термопар. Погрешность внутренней компенсации температуры холодного спая находится в пределах: ± 1,0 °С для термопар типа R, S, ± 0,5 °С для термопар типа E, J, K, L, N, T, U;
3) Измерение силы постоянного тока производится с использованием шунтирующих резисторов. Диапазон измерений, дискретность цифровой индикации определяются как частное от деления соответствующих параметров измерения напряжения на номинал резистора.
Пределы допускаемой абсолютной погрешности при этом определяются по формуле:
Дг =± + ^• X
1 I, R R
где Д I - пределы абсолютной погрешности измерения постоянного тока;
Ди - пределы абсолютной погрешности измерения напряжения постоянного тока;
Лист № 5 Всего листов 6
Ад - пределы допустимого абсолютного отклонения действительного значения сопротивления резистора от номинального;
R - номинальное сопротивление шунтирующего резистора;
Х - измеренное значение постоянного тока.
Рабочие условия применения:
- температура окружающего воздуха от 0 °С до плюс 50 °С (нормальная температура (23 ± 5) °С);
- относительная влажность от 20 до 80 % при температуре от плюс 5 до плюс 40 °С, от 10 до 50 % при температуре от плюс 40 до плюс 50 °С;
Напряжение питания:
- от 90 В до 132 В или от 180 В до 250 В переменного тока частотой от 50 Гц до 60 Гц ± 2 %;
Потребляемая мощность В* А, не более 45.
Габаритные размеры, мм 144х144х161,7;
Масса без опций, кг FX1002, FX1004, FX1006: 1,3;
FX1008, FX1010, FX1012: 1,4.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус регистратора методом наклейки.
Комплектность
Комплектность регистраторов представлена в таблице 4. Таблица 4
Название | Модель | Кол-во | Примечания |
Безбумажный регистратор FX1000 | FX10... | 1 | Модель согласно заказу |
Монтажные кронштейны | В8730Ви | | Для монтажа на панель |
Резиновое уплотнение для защиты от пыли и влаги | - | 1 | Для монтажа одного устройства |
CF карта | 772093 | 1 | 512 Мб |
Руководство по эксплуатации | Ш 04L21В01-01RU | 1 | |
Методика поверки | | 1 | |
FX1000 DАQSТАNDARD/Руководства | FXА120 | 1 | СD. Содержит ПО и руководства пользователя |
Руководство по использованию CD Установка FXА120 DАQSТАNDARD и открытие руководств FX1000 | Ш 04L21ВО1-66ЕN | 1 | Формат А4 |
FX1000 Меры предосторожности и руководство по установке | Ш 04L21В01-03ЕN | 1 | Формат А3 |
Поверка
осуществляется по документу МП 54062-13 «Регистраторы безбумажные FX1000. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» 01.04.2013 г.
Перечень основного оборудования для поверки: калибратор-вольтметр универсальный В1-28 (в режиме воспроизведений силы постоянного тока AI = ± (0,006 %I + 0,002 %IW), в режиме воспроизведений напряжения постоянного тока Ли = ± (0,003 %U + 0,000 3%им)); мера
Лист № 6 Всего листов 6
электрического сопротивления постоянного тока многозначная Р3026-1 (диапазон воспроизведений сопротивления от 0 до 10 кОм, класс точности 0,002/1,5 х10-6).
Сведения о методах измерений
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к регистраторам безбумажным FX1000
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряже
ния электрические непрерывные входные и выходные ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
