| Номер в госреестре | 54075-13 |
| Наименование СИ | Приемники измерительные |
| Обозначение типа СИ | ESRP3, ESRP7 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 28.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приемники измерительные ESRP3, ESRP7 предназначены для измерений электромагнитных помех по ГОСТ Р 51318.16.1.1-2007, а также параметров спектра радиотехнических сигналов.
Конструктивно приемники измерительные ESRP3, ESRP7 выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия приемников измерительных ESRP3, ESRP7 основан на методе последовательного и параллельного анализа сигнала. Приемники измерительные ESRP3, ESRP7 представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты. Для предотвращения перегруза входного каскада при измерениях широкополосных помех приемники измерительные ESRP3, ESRP7 оснащены опциональным переключаемым преселектором. Приемники измерительные ESRP3, ESRP7 имеют режимы частотного последовательного сканирования с последующей обработкой сигнала промежуточной частоты ПЧ фильтрами и детекторам на цифровых микросхемах и временного параллельного сканирования на основе БПФ с обработкой сигнала ПЧ программными фильтрами и детекторами. Приемники измерительные ESRP3, ESRP7 обеспечивают сканирование для измерения радиопомех в диапазоне частот по внутренней автоматизированной процедуре.
Управление операциями меню, а также задание рабочих параметров производится с помощью клавиатуры передней панели. Результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем приемники измерительные ESRP3, ESRP7 обеспечивают подключение по интерфейсам: GPIB, USB 2.0, LAN (100Base-T).
Приемники измерительные ESRP3, ESRP7 имеют следующие опции:
B2 - преселектор и предусилитель;
B4 - опорный генератор повышенной точности;
B9 - следящий генератор;
B29 - расширение диапазона частот от 10 Гц;
B30 - питание от постоянного тока;
K53 - сканирование во временной области;
K56 - анализ ПЧ.
Программное обеспечение «ESRP Firmware» предназначено только для работы с приемниками измерительными ESRP3, ESRP7 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение не влияет на метрологические характеристики приемников измерительных ESRP3, ESRP7.
Уровень защиты программного обеспечения А по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ESRP Firmware | FW ESRP | Версия 1.78 | — | — |

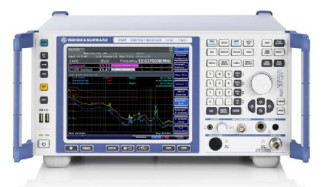

Внешний вид приемников измерительных ESRP3, ESRP7 приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
EQOJJE] fcES
венв
С=1{л)И1№' □□
ВШШ0 . 'ч р
0С10» V ППивлОлЫ
BOO Ч Q If .н
О
• •
-л
К
Таблица 1
| Наименование характеристик | Значения характеристик | |
| Диапазон частот: ESRP3 ESRP7 | от 9 кГц до 3,6 ГГц от 9 кГц до 7 ГГц | |
| от 10 Гц с опцией В29 | ||
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора, 5ОП | ±1х10-6 | |
| c опцией термостатированного ± 1 х 7 генератора опорной частоты B4 | ||
| Пределы допускаемой абсолютной погрешности измерения частоты Fh3M в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(5оп х Fh3m + R) | |
| Разрешение частотомера, R | 0,001 Гц | |
| Диапазон полос обзора | 0 Гц; от 10 Гц до полного диапазона частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1 % | |
| Режимы сканирования приемника | Частотное, во временной области (опция K53) | |
| Диапазон частот, измеряемый в параллельном режиме, при сканировании во временной области | 0,66 МГц при RBW = 200 Гц 30 МГц при RBW = 9 кГц 24.6 МГц при RBW = 120 кГц 25.6 МГц при RBW = 1 МГц | |
| Уровень фазовых шумов относительно уровня несущей на несущей частоте 500 МГц, при отстройке от несущей, не более | 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц | минус 84 дБ/Гц минус 101 дБ/Гц минус 106 дБ/Гц минус 115 дБ/Гц минус 134 дБ/Гц |
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW | от 10 Гц до 10 МГц (с шагом 1-2-3-5), 20 МГц, 28 МГц и 40 ГГц в нулевой полосе обзора | |
| 200 Гц, 9 кГц, 120 кГц, 1 МГц - фильтры электромагнитной совместимости (ЭМС) | ||
| 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц -дополнительные фильтры ЭМС с опцией В29 | ||
| от 10 Гц до 300 кГц (с шагом 1-2-3-5) -фильтры БПФ | ||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ | ±3 % | |
| Пределы допускаемой относительной | |||
| погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ (фильтры ЭМС): | ±3 % | ||
| Коэффициент прямоугольности фильтров | |||
| полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более: | 5:1 | ||
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 4:1 | ||
| Диапазон перестройки полос видеофильтра | от 1 Гц до 10 МГц (с шагом 1-2-3-5), 20 МГц, 28 МГц, 40 МГц | ||
| Диапазон перестройки фильтров преселекции (опция B2), в диапазоне | от 10 Гц до 150 кГц | фиксированный НЧ | |
| частот по уровню минус 6 дБ | фиксированные полосовые | ||
| от 150 кГц до 30 МГц | 35 МГц | ||
| от 30 МГц до 80 МГц | 94 МГц | ||
| от 80 МГц до 130 МГц | 94 МГц | ||
| от 130 МГц до 180 МГц | 91 МГц | ||
| от 180 МГц до 230 МГц | 105 МГц | ||
| от 230 МГц до 300 МГц | 110 МГц | ||
| от 300 МГц до 425 МГц | 195 МГц | ||
| от 425 МГц до 570 МГц | 200 МГц | ||
| от 570 МГц до 715 МГц | 210 МГц | ||
| от 715 МГц до 860 МГц | 200 МГц | ||
| от 860 МГц до 1005 МГц | 200 МГц | ||
| от 1005 МГц до 1750 МГц | фиксированные | ||
| от 1750 МГц до 2850 МГц | ВЧ | ||
| от 2850 МГц до 4850 МГц | |||
| от 4850 МГц до 7000 МГц | |||
| Предусилитель (опция В2) | усиление 20 дБ от 1 кГц до 7 ГГц | ||
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБ относительно 1 мВт | ||
| Средний уровень собственных шумов в | с выключенным | с включенным | |
| режиме анализатора спектра, приведенный к 1 Гц, относительно 1 мВт, не более: | предусилителем | предусилителем | |
| на частоте 10 Гц | минус 90 дБ | ||
| на частоте 20 Гц | минус 100 дБ | ||
| на частоте 100 Гц | минус 110 дБ | ||
| на частоте 1 кГц | минус 120 дБ | минус 140 дБ | |
| от 9 кГц до 100 кГц | минус 130 дБ | минус 150 дБ | |
| от 100 кГц до 1 МГц | минус 145 дБ | минус 155 дБ | |
| от 1 МГц до 1 ГГц | минус 152 дБ | минус 165 дБ | |
| от 1 Гц до 3,6 ГГц | минус 150 дБ | минус 162 дБ | |
| от 3,6 ГГц до 6 ГГц | минус 148 дБ | минус 160 дБ | |
| от 6 ГГц до 7 ГГц | минус 146 дБ | минус 158 дБ | |
| Средний уровень собственных шумов в режиме измерительного приемника (детектор средних значений), относительно 1 мкВ, не более: на частоте 10 Гц, RBW = 10 Гц на частоте 20 Гц, RBW = 10 Гц на частоте 100 Гц, RBW = 10 Гц на частоте 1 кГц, RBW = 100 Гц от 9 кГц до 100 кГц, RBW = 200 Гц от 100 кГц до 150 кГц, RBW = 200 Гц от 150 кГц до 1 МГц, RBW = 9 кГц от 1 МГц до 30 МГц, RBW = 9 кГц от 30 МГц до 1 ГГц, RBW=120 кГц от 1 ГГц до 3,6 ГГц, RBW=1 МГц от 3,6 ГГц до 6 ГГц, RBW=1 МГц от 6 ГГц до 7 ГГц, RBW=1 МГц | с выключенным предусилителем 27 дБ 17 дБ 7 дБ 7 дБ 0 дБ минус 15 дБ 2 дБ минус 5 дБ 6 дБ 17 дБ 19 дБ 21 дБ | с включенным предусилителем минус 13 дБ минус 20 дБ минус 25 дБ минус 8 дБ минус 18 дБ минус 7 дБ 5 дБ 7 дБ 9 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня сигнала минус 10 дБ относительно 1 мВт на частоте 64 МГц (опорный уровень минус 10 дБ относительно 1 мВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц) | с выключенным преселектором ±0,2 дБ | с включенным преселектором ±0,3 дБ | |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц, не более в диапазоне частот от 10 Гц до 9 кГц в диапазоне частот от 9 кГц до 10 МГц в диапазоне частот от 10 МГц до 3,6 ГГц в диапазоне частот от 3,6 ГГц до 7 ГГц | с выключенным преселектором ±1,0 дБ ±0,5 дБ ±0,3 дБ ±0,5 дБ | с включенным преселектором ±1,0 дБ ±0,6 дБ ±0,6 дБ ±0,8 дБ | |
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 до 70 дБ через 5 дБ | ||
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГ ц относительно ослабления 10 дБ | ±0,2 дБ | ||
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW | фильтры развертки фильтры БПФ | ±0,1 дБ ±0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) | от 0 до минус 50 дБ от минус 50 до минус 60 дБ от минус 60 дБ до минус 70 дБ | ±0,1 дБ ±0,15 дБ ±0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ и доверительной вероятности 95% | с выключенным преселектором от 9 кГц до 10 МГц от 10 МГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц | ±0,4 дБ ±0,31 дБ ±0,4 дБ | |||||
| с включенным преселектором от 9 кГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц | ±0,47 дБ ±0,57 дБ | ||||||
| Типы детекторов | Максимальный пиковый, минимальный пиковый, среднеквадратический RMS, квазипиковый, средний AVG, CISPR-AVG, CISPR-RMS | ||||||
| Пределы допускаемой абсолютной погрешности выполнения амплитудного соотношения квазипикового детектора (в соответствии с ГОСТ Р 51318.16.1.1-2007) | ±1,5 дБ | ||||||
| Пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипикового детектора (в соответствии с ГОСТ Р 51318.16.1.1-2007) | |||||||
| Частота повторения, Гц | Значения импульсной характеристики и её допустимые отклонения, дБ, в полосе частот: | ||||||
| от 9 до150 кГц | от 0,15 до 30 МГц | от 30 до 1000 МГц | |||||
| 1000 | - | минус 4,5 ± 1,0 | минус 8,0 ± 1,0 | ||||
| 100 | минус 4,0 ± 1,0 | опорное значение | опорное значение | ||||
| 60 | минус 3,0 ± 1,0 | - | - | ||||
| 25 | опорное значение | - | - | ||||
| 20 | - | +6,5 ± 1,0 | +9,0 ± 1,0 | ||||
| 10 (опция В2) | +4,0 ± 1,5 | + 10,0 ± 1,5 | + 14,0 ± 1,5 | ||||
| Относительный уровень интермодуляционных искажений 3 порядка Lhm3, выраженный в виде точки пересечения 3 порядка (TOI)1, при сдвиге по частоте не менее 5xRBW или 10 кГц (что больше), относительно 1 мВт, не менее от 10 МГц до 100 МГц от 100 МГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц | с выключенным пресе-лектором и выключенным предусилителем | с включенным пресе-лектором и выключенным предусилителем | с включенным пресе-лектором и включенным предусилителем | ||||
| 12 дБ 13 дБ 15 дБ | 5 дБ 8 дБ 5 дБ | минус 16 дБ минус 14 дБ минус 10 дБ | |||||
| 1TOI = (2^смес,- LHM3)/2, где: L^^. - уровень входного сигнала смесителя | |||||||
| Относительный уровень гармонических искажений 2-го порядка L^, выраженный в виде точки пересечения 2-го порядка (SHI)2, в диапазоне частот, относительно 1 мВт, не менее от 100 МГц до 3,5 ГГц | с выключенным пресе-лектором и выключенным предусилителем | с включенным пресе-лектором и выключенным предусилителем | с включенным пресе-лектором и включенным предусилителем | ||||
| 45 дБ | 50 дБ | 35 дБ | |||||
| 2SHI = L^^.- Lk2, где: L^^. - уровень входного сигнала смесителя | |||||||
| Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, относительно уровня несущей, не более | минус 70 дБ | ||
| Уровень остаточных сигналов комбинационных частот, относительно 1 мВт, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБ | |
| Входное сопротивление анализатора | 50 Ом | ||
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более | до 3,6 ГГц от 3 ГГц до 7 ГГц | 1,5 2,0 | |
| Разъем СВЧ входа: | N-тип «розетка» | ||
| Характеристики следящего генератора (опция B9) | |||
| Диапазон частот сигнала ESRP3 ESRP7 | от 100 кГц до 3,6 ГГц от 100 кГц до 7 ГГц | ||
| Диапазон уровней сигнала, относительно 1 мВт | от минус 60 дБ до 0 дБ | ||
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала минус 10 дБ относительно 1 мВт на частоте 64 МГ ц, не более | ±1,0 дБ | ||
| Неравномерность амплитудно-частотной характеристики относительно уровня минус 10 дБ относительно 1 мВт на частоте 64 МГ ц, не более | ±3,0 дБ | ||
| Разъем СВЧ выхода: | N-тип «розетка» | ||
Условия эксплуатации и массогабаритные характеристики
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | от +5 °С до +40 °С от 40 % до 90 % |
| Условия хранения и транспортирования: - температура окружающего воздуха - относительная влажность воздуха | от минус 40 °С до +70 °С не более 90 % |
| Масса без опций, не более | 9,5 кг |
| Габаритные размеры (ширинахвысотахглубина) | 412 мм х 197 мм х 417 мм |
| Питание от сети переменного тока | от 100 В до 240 В; от 50 Гц до 400 Гц |
| Потребляемая мощность | не более 180 Вт |
| Напряжение питания постоянного тока | опция B30 от 10 до 28 В |
| Время прогрева | 30 мин |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель приемников измерительных ESRP3, ESRP7 методом наклейки.
Комплект поставки включает:
- приемник измерительный ESRP3, ESRP7 - 1 шт.;
- опции к приемнику - по отдельному заказу;
- комплект ЗИП - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
Поверка осуществляется по документу МП РТ 1916-2013 «Приемники измерительные ESRP3, ESRP7. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 мая 2013 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ±5х10-10 за 1 год | Стандарт частоты рубидиевый GPS-12RG |
| Частотомер унив ерсальный | Диапазон частот от 0,001 Гц до 100 МГц | ±5х10-10 с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL |
| Генератор сигналов | от 100 кГц до 7 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт ИМ: длительность импульсов от 20 нс до 1 с | уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц не более минус 115 дБ/Г ц относительно уровня несущей | Генератор сигналов СВЧ SMF100A |
| Г енератор сигналов произвольной формы | от 10 Гц до 100 кГц от 5 мВ до 5 В ИМ: длительность импульсов от 20 нс до 1 с | ±1х10-6 ±1 % | Генератор сигналов произвольной формы HMF2525 |
| Измеритель мощности | от 10 Гц до 7 ГГц от 2*10-3 до 1*102 мВт | ±0,1 дБ | Преобразователь измерительный NRP-Z51 |
| Аттенюатор ступенчатый | от 0 Гц до 100 МГ ц от 0 до 70 дБ | ±0,03 дБ | Аттенюатор ступенчатый RSC |
| Осциллограф цифровой | Полоса 600 МГц от 1 мВ до 5 В | от ±0,5 % до ±1,5 % | Осциллограф цифровой RT01002 |
| Анализатор цепей | от 9 кГц до 7 ГГц КСВН: от 1,05 до 10 | ±5 % | Анализатор цепей векторный ZNB8 |
Сведения о методиках (методах) измерений содержатся в документах:
- «Приемники измерительные ESRP3, ESRP7. Руководство по эксплуатации»;
- ГОСТ Р 51318.14.1- 2006. Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений
Нормативные и технические документы, устанавливающие требования к приемникам измерительным ESRP3, ESRP7
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия;
- ГОСТ Р51318.16.1.1 - 2007. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
