| Номер в госреестре | 54084-13 |
| Наименование СИ | Дефектоскопы акустические |
| Обозначение типа СИ | АДНКТ |
| Изготовитель | ООО НПИЦ "Качество", г.Ижевск |
| Год регистрации | 2013 |
| Срок свидетельства | 31.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы акустические АДНКТ (далее - дефектоскопы) предназначены для измерения временных интервалов, амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности металла в теле насосно-компрессорных труб. Дефектоскопы могут использоваться:
- для входного контроля насосно-компрессорных труб при их получении нефтедобывающими предприятиями;
- для планового контроля насосно-компрессорных труб на предприятиях и в цехах по их ремонту;
- на предприятиях, выпускающих насосно-компрессорные трубы для выходного контроля.
Дефектоскопы представляют собой стационарные установки и состоят из:
- блок генератора и предусилителя (далее - ГПУ);
- блок программируемого усилителя, коммутации и источника питания (далее - УКП);
- блок электроакустических преобразователей (далее - ЭАП) на трубу с условным диаметром 73 мм;
- персональный компьютер (далее - ПК) с платой аналого-цифрового преобразования (далее - АЦП) и со специализированным программным обеспечением;
В дефектоскопах использован эхо-импульсный метод контроля. Генератор блока ГПУ вырабатывает электрический импульс, подаваемый на излучатель блока ЭАП, что приводит к возникновению акустического импульса, распространяющегося в насосно-компрессорной трубе со скоростью крутильной волны. Акустический импульс, отраженный от дефектов насоснокомпрессорной трубы типа нарушения сплошности, а также от ее противоположного торца, принимается на том же торце блоком ЭАП и в виде электрического сигнала поступает на предусилитель блока ГПУ и далее на программируемый усилитель блока УКП. Электрический сигнал с усилителя УКП поступает на вход АЦП и далее в память ПК. Контролируемая насосно-компрессорная труба укладывается на стеллаж со специальной изоляцией с целью устранения мешающих отражений от мест соприкосновения насосно-компрессорной трубы с конструктивными элементами стеллажа. Блок ГПУ и ЭАП размещены в специальном металлическом шкафу вблизи торца контролируемой насосно-компрессорной трубы. ПК с АЦП, монитор, принтер, блок бесперебойного питания и блок УКП устанавливаются в специальный промышленный шкаф.

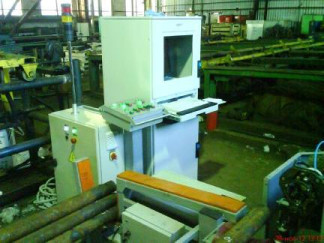

Общий вид дефектоскопов представлен на рисунке 1.
Рисунок 1 - Общий вид дефектоскопа
Процесс контроля, обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения «Acoustic defectoscop - Pipe», версии 3.1.4800.58809.
Программное обеспечение «Acoustic defectoscop - Pipe» имеет уровень защиты «C» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение «Акустический дефектоскоп насосно компрессорных труб» | Acoustic defectoscop -Pipe | 3.1.4800.588 09 | DF039A88 (расчет по исполняемому файлу Pipe.exe) | CRC32 |
| Наименование характеристик | Значение характеристик |
| Количество каналов | 1 |
| Значение амплитуды зондирующего импульса (по размаху) на нагрузке 50 ± 1 Ом, В | 400 ± 50 |
| Длительность зондирующего импульса, мкс | 110 ± 20 |
| Длительность фронта зондирующего импульса, нс, не более | 400 |
| Значения коэффициента усиления | 10, 20, 50, 100, 250, 500, 1250, 2500 (без предусилителя) 250, 500, 1250, 2500, 6250, 12500, 31250, 62500 (с предусилителем) |
| Пределы допускаемого относительного отклонения установки усиления на входе приемного тракта, %, при установленных значениях коэффициента усиления 10, 20, 50, 100, 250, 500, 1250, 2500 6250, 12500, 31250 62500 | ±2 ±5 ±10 |
| Пределы допускаемой относительной погрешности измерения амплитуды отраженного сигнала, % | ±5 |
| Максимальная чувствительность приемного тракта, мкВ | 200 |
| Диапазон измерения временных интервалов, мс | 0 •1* 6 О |
| Пределы допускаемой относительной погрешности измерения временных интервалов, % | ±1 |
| Полоса пропускания приемного тракта: нижняя граничная частота, кГц верхняя граничная частота, кГц | 9,5 ± 1 63 ± 6 |
| Номинальная частота колебаний блока электроакустических преобразователей, кГц | 22 ± 5 |
| Длительность реверберационно-шумовой характеристики блока электроакустических преобразователей, мс, не более | 1,3 |
| Габаритные размеры дефектоскопа, ширинахглубинахвысота, мм, не более: шкаф промышленный шкаф электротехнический | 600x600x1800 400x200x600 |
| Масса дефектоскопа, кг, не более | 150 |
| Питание: сеть переменного тока 220±10 В, частота - 50±1 Гц | |
| Мощность, Вт, не более | 400 |
| Температура эксплуатации, °С | от плюс 15 до плюс 35 |
| Относительная влажность воздуха (при температуре 25°С), %, не более | 98 |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на переднюю панель промышленного шкафа дефектоскопа краской.
Дефектоскоп АДНКТ комплектуется в соответствии с таблицей 3. Таблица 3
| Наименование и условное обозначение | Количество |
| Блок генератора и предусилителя | 1 шт. |
| Блок программируемого усилителя, коммутации и источника питания | 1 шт. |
| Блок электро-акустических преобразователей | 2 шт. |
| Персональный компьютер с платой аналого-цифрового преобразования и с программным обеспечением | 1 шт. |
| Шкаф промышленный | 1 шт. |
| Шкаф электротехнический | 1 шт. |
| Образец настроечный насосно-компрессорной трубы | 1 шт. |
| Дефектоскоп акустический АДНКТ. Руководство по эксплуатации. АДНКТ.4276.10.003. РЭ | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу АДНКТ.4276.10.003.ИЗ «Дефектоскоп акустический АДНКТ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в марте 2013 г.
Основные средства поверки:
1. Осциллограф цифровой RIGOL DS1102C. Полоса пропускания 100 МГц. Диапазон измеряемых размахов напряжений импульсных радиосигналов 2 мВ - 400 В. Пределы допускаемой основной относительной погрешности измерения амплитуды напряжения ± 3%. Диапазон измеряемых длительностей импульсных радиосигналов 5 нс - 50 с. Пределы допускаемой основной относительной погрешности измерения длительности ± 0,01%.
2. Генератор сигналов специальной формы ГСС-05. Синусоидальный сигнал от 100 мкГц до 25 МГц; пределы допускаемой абсолютной погрешности установки частоты ±0,0005%; амплитуда выходного сигнала от 100 мкВ до 10 В; пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы U на частоте 1 кГц на нагрузке 50 Ом - ±(5,0хи+0,2 мВ).
3. Мера акустическая дефектоскопическая АДНКТ. Выполненная из трубы насоснокомпрессорной условный диаметр 73 мм, длина 3300 мм из нормализованной стали марки 40, на теле которой нанесен искусственный отражатель в виде сегментного паза, перпендикулярного оси трубы.
Сведения о методах измерений приведены в руководстве по эксплуатации «Дефектоскоп акустический АДНКТ. Руководство по эксплуатации. АДНКТ.4276.10.003.РЭ».
Нормативные и технические документы, устанавливающие требования к дефектоскопам акустическим АДНКТ
1. ГОСТ 23667-85 Контроль неразрушающий. Дефектоскопы ультразвуковые. Методы измерения основных параметров
2. ТУ 4276-005-13061670-12. Технические условия. Дефектоскоп акустический АДНКТ.
Вне сферы государственного регулирования обеспечения единства измерений.
