Назначение
Рабочие эталоны единиц длины и ослабления в световоде (далее по тексту - эталоны) предназначены для воспроизведения и передачи единиц длины и ослабления при поверке и калибровке оптических рефлектометров.
Описание
В состав рабочего эталона единиц длины и ослабления в световоде входит оптический генератор и одномодовое оптическое волокно. Оптический генератор работает в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления. Принцип действия оптического генератора основан на формировании оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов оптического генератора может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с помощью измерительного оптического приемника. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, оптический генератор выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе оптического генератора. Управление работой оптического генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля. Поверяемый рефлектометр соединяется с оптическим генератором с помощью оптического соединительного кабеля, входящего в комплект поставки эталона.
Для ограничения доступа внутрь корпуса оптического генератора произведено его пломбирование.
Одномодовое оптическое волокно длиной 25 км, входящее в состав эталона, предназначено для проведения измерений метрологической характеристики поверяемых рефлектометров - динамического диапазона измерений ослабления.
Конструктивно оптический генератор выполнен в прямоугольном металлическом корпусе настольно-переносного типа, а одномодовое оптическое волокно намотано на стандартную катушку и оконцовано разъемами FC.

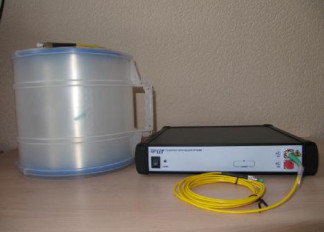

Рисунок 1 - Внешний вид рабочего эталона единиц длины и ослабления в световоде с указанием мест пломбирования и размещения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее по тексту ПО) разделено на две части. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификаци онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
ПО контроля og_2_1 | _1 g о | 6.10.5.11 | 70270D04 | CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части оптического генератора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части оптического генератора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Наименование характеристики | Значение характеристики |
Рабочие длины волн оптического излучения, нм | 1310±20;1550 ±20 |
Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне, км | 0,06 - 600 |
Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне А, м | А= ± [ 0,15 + 5 10-6 L] , где L - воспроизводимая длина, м |
Диапазон воспроизведения значений ослабления оптического излучения, дБ | 0,5 - 40 |
Диапазон измерений ослабления оптического излучения, дБ | 0,5 - 20 |
Пределы допускаемой абсолютной погрешности при измерении ослабления оптического излучения, дБ | ± 0,015-А, где А - измеряемое ослабление, дБ |
Длительность зондирующих импульсов, нс: - при проверке шкалы длин - при проверке шкалы ослаблений | 300, 1000, 3000, 10000, 30000 2000, 6000, 10000, 20000, 50000 |
Предел допускаемой относительной погрешности длительности зондирующих импульсов, % | 10 |
Электропитание осуществляется от сети переменного тока через блок питания с: напряжением, В частотой, Гц | 220 ± 22 50 ± 0,5 |
Габаритные размеры (ДхШхВ), мм, не более - оптический генератор - катушка с одномодовым волокном | 292 х 308 х 56 0=235; Н=122 |
Масса, кг, не более - оптический генератор - катушка с одномодовым волокном | 5 5 |
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 20 °С, %, не более - атмосферное давление, кПа | 15 - 25 80 84 - 106,7 |
Знак утверждения типа
средств измерений наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса оптического генератора методом наклеивания.
Комплектность
Таблица 3
Наименование | Количество, шт. |
Генератор оптический | 1 |
Соединительный оптический кабель ОКС-1 | 1 |
Блок питания | 1 |
Кабель для соединения с ПЭВМ | 1 |
Диск с программным обеспечением | 1 |
Катушка с одномодовым оптическим волокном | 1 |
Сумка упаковочная | 1 |
Руководство по эксплуатации | 1 |
Методика поверки № 42. Д4-11 | 1 |
Поверка
осуществляется по документу МП 42.Д4-11 «Рабочий эталон единиц длины и ослабления в световоде. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 03 октября 2011 г. Основные средства поверки:
1 Государственный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ГСЭ). Рег. № ГЭТ 170- 2006.
-диапазон длин волн: от 0,6 до 1,7 мкм;
-погрешность измерений длины волны: не более 1 нм;
5 2
-для единицы длины распространения сигнала: L=10 - 510 м; 0l =6,5-10" - 0,45 м Sl = 1,510-2 м;
7 3
- для единицы времени распространения сигнала: T = 110 - 5 10 с,
НСП: 0т =0,6510-9 - 4,5 10-9с; СКО: Sт =1,510-10с.
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС
Основные метрологические характеристики:
-диапазон измеряемых значений средней мощности: (10-10 - 10-2) Вт;
-диапазоны длин волн исследуемого излучения: (800 - 900; 1250 - 1350; 1500 - 1700) нм; -пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
3 Генератор импульсов Г5-78.
Основные метрологические характеристики:
-диапазон измерений: 1 нс-500 мкс;
Погрешность измерений: ±(0,1т+0,5) нс.
4 Источник временных сдвигов И1-8.
Основные метрологические характеристики:
-диапазон измерений: 0,1 мкс - 10 мкс;
-погрешность измерений: ±(0,1т + 0,01) мкс.
5 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
-диапазон измерений: 0-500 МГц;
-погрешность измерений: ± 1,5 %.
Сведения о методах измерений
«Рабочий эталон единиц длины и ослабления в световоде. Руководство по эксплуатации КВФШ.201119.018», раздел 7 «работа на рабочем эталоне и проведение измерений».
Нормативные документы, устанавливающие требования к рабочему эталону единиц длины и ослабления в световоде
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации к применению
Выполнение работ и оказание услуг по обеспечению единства измерений.
