| Номер в госреестре | 54092-13 |
| Наименование СИ | Анализатор водорода |
| Обозначение типа СИ | Prisma |
| Изготовитель | ОАО "ВИЛС", г.Москва |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54092-13 |
| Наименование СИ | Анализатор водорода |
| Обозначение типа СИ | Prisma |
| Изготовитель | ОАО "ВИЛС", г.Москва |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализатор водорода «Prisma» предназначен для измерения содержания водорода в легких сплавах.
Анализатора водорода «Prisma» представляет собой прибор, в котором реализован метод экстракции водорода при нагреве образца в высоком вакууме до температуры ниже температуры плавления сплава.
Анализатор водорода состоит из вакуумной системы, загрузочно-экстракционного узла и аналитической системы.
Вакуумная система, с помощью которой в приборе создается высокий вакуум, состоит из форвакуумного и диффузионного насосов, металлических трубопроводов, вентилей и азотной ловушки.
Загрузочно-экстракционный узел - это съемная кварцевая трубка, предназначенная для загрузки образцов, которая соединяется с вакуумной системой с помощью металлического шлифа, охлаждаемого водой. Узел оснащен электропечью сопротивления с регулятором температуры.
Экстрагируемый водород через систему трубопроводов и вентилей попадает в аналитическую систему, в которой расположен датчик квадрупольного масс-спектрометра типа QMS 200F Prisma.
Управление работой всех составных частей анализатора, градуировка и обработка измерений осуществляется компьютером с помощью специального программного обеспечения.
Конструктивно анализатор выполнен в виде настольного прибора с отдельно устанавливаемым компьютером.

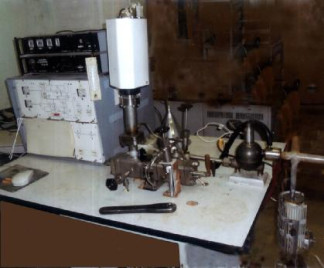

Фото.
Программное обеспечение идентифицируется при включении анализатора путем вывода на экран.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Software | Quadstar 422 | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты. Конструктивно анализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Пломбировка приборов конструкцией анализатора не предусмотрена.
| Диапазон измерений массовой доли, 1 млн- | Предел допускаемой абсолютной погрешности измерения массовой доли, млн-1 |
| От 0,06 до 0,13 вкл. | ±0,03 |
| Свыше 0,13 до 0,22 вкл. | ±0,04 |
| Свыше 0,22 до 0,31 вкл. | ±0,05 |
| Свыше 0,31 до 0,45 вкл. | ±0,07 |
| Свыше 0,45 до 0,70 | ±0,08 |
| Габаритные размеры: ВхШхД, мм, не более | 270 х 90 х 300 |
| Напряжение питания, В | (220 ±22) |
Условия эксплуатации:
| -диапазон температур окружающей среды, °С | От 15 до 30 |
| -диапазон относительной влажности, % | От 20 до 80 |
| -диапазон атмосферного давления, кПа | От 84 до 106,7 |
Знак утверждения типа наносится на анализатор в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.
Анализатора водорода «Prisma» Программное обеспечение Компьютерная управляющая станция Руководство по эксплуатации Методика поверки
1шт.
1 шт.
1 шт. 1 шт. 1 шт.
осуществляется по методике поверки МП РТ 1736-2012 «Анализатор водорода «Prisma». Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест - Москва» 20.08. 2012 г. Средства поверки: Стандартные образцы состава сплава алюминиевого ГСО 7085-93,
ГСО 8844-2006, ГСО 6007-91, ГСО 3263-91П, стандартный образец состава сплава титанового ГСО 3608-87.
ГОСТ 24956-81 «Титан и сплавы титановые. Метод определения водорода».
ГОСТ 21132.1-98 «Алюминий и сплавы алюминиевые. Методы определения водорода в твердом металле вакуум - нагревом».
Нормативные и технические документы, устанавливающие требования к анализатору водорода «Prisma»
1. МИ 2639-2001 «ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах».
2. Техническая документация ОАО "ВИЛС".
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
