Устройства для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814C, 54105-13

Назначение

Устройства для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814С предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

Действие устройств для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814С основано на измерении угловых параметров, определяющих положение автомобиля, с помощью прецизионных датчиков, обладающих необходимой стабильностью в заданном диапазоне измеряемых параметров.

Конструктивно устройства для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814С состоят из приборной стойки и четырех измерительных блоков.

Измерительные блоки содержат по два ССЭ (инфракрасная технология) датчика измерения углов в горизонтальной плоскости и по два датчика - измерителей вертикальных углов: электронный инклинометр и уровень.

Управление процессом измерений осуществляется с персонального компьютера с помощью программного обеспечения. Некоторые команды могут быть введены непосредственно с измерительных блоков. В память персонального компьютера заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей и схемы их загрузки при проведении контроля. Программным обеспечением предусмотрена возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.

Устройства для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814С обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля. В процессе диагностического контроля обеспечивается постоянная актуализация информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.

Основное отличие модели TECO 804, TECO 814, TECO 814С заключается в исполнении приборной стойки и измерительных блоков.

Основное отличие модели TECO 814 от TECO 814С - наличие у последней дополнительного радиоканала связи между измерительными блоками и персональным компьютером.

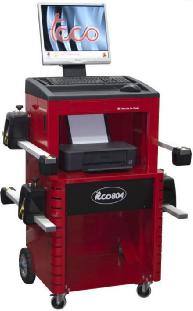

Приборная стойка имеет передвижной тип конструкции и включает в себя персональный компьютер с устройствами ввода, жидкокристаллический монитор, принтер и зарядное устройство для подзарядки систем питания измерительных блоков.

Программным обеспечением предусмотрена возможность калибровки измерительных датчиков при помощи калибровочного приспособления, позволяющим оперативно сохранять и обновлять информацию об основных параметрах датчиков.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса из-

Лист № 2 Всего листов 5

мерительных блоков, одного из винтов внутри каждой измерительного блока, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

Программное обеспечение

Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814С и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Лист № 3 Всего листов 5

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и методом печати на приборную стойку.

Комплектность

В комплект поставки входят:

-    устройство для измерений углов установки осей и колес автомобилей;

-    консоль компьютерная;

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки.

По отдельному заказу поставляется калибровочное приспособление.

Поверка

осуществляется по документу МП АПМ 18-13 «Устройства для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814С. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в июне 2013 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93;

Сведения о методах измерений

Методика измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814С. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей TECO 804, TECO 814, TECO 814 С

1.    ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования».

2.    Техническая документация «TECO S.r.l.», Италия.

Рекомендации к применению

-    для применения вне сферы государственного регулирования обеспечения единства измерений.
