Анализатор размеров микрочастиц Microtrac S3000, 54106-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализатор размеров микрочастиц Microtrac S3000 Назначение средства измерений

Анализатор размеров микрочастиц Microtrac S3000 (далее - анализатор) предназначен для измерений дисперсных параметров суспензий и порошкообразных материалов (размера частиц и значений функций распределения частиц по размерам).

Описание

Принцип действия анализатора основан на измерении интенсивности оптического излучения, рассеянного твердыми частицами, находящимися в жидкости во взвешенном состоянии. Лучи лазера направляются от трех источников света через прозрачную ячейку с образцом частиц, распределенных в жидкости. Фотоприемник преобразует световой сигнал, рассеянный частицами образца и пропорциональный их размерам, в аналоговый электрический сигнал. После аналого-цифрового преобразования измерительная информация передается в персональный компьютер (ПК) для обработки.

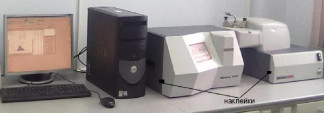

Конструктивно анализатор состоит из трех компонентов: оптико-аналитического блока, блока пробоподготовки для жидкостного (БП) диспергирования и ПК. Общий вид анализатора представлен на рисунке 1. Управление анализатором производится с помощью ПК посредством интерфейса RS 232.

БП состоит из емкости с ультразвуковым диспергатором, циркуляционного и откачивающего перистальтических насосов и обеспечивает два режима диспергирования анализируемых образцов в жидкости - механическое и ультразвуковое. Измерения производятся при постоянной циркуляции суспензии через измерительную ячейку. Откачивающий насос производит промывку измерительного тракта и удаление всей жидкости из системы после окончания измерений.

По способу представления информации анализатор является цифровым; по уровню автоматизации - автоматизированный; по видам источников питания - с сетевым питанием; по режиму работы - циклического действия; по назначению - лабораторным (стационарным).

Места размещения наклеек для защиты от несанкционированного доступа показаны на рисунке 1.

Программное обеспечение

Программное обеспечение Microtrac FLEX (ПО) фирмы Microtrac Inc., работающее на ПК под управлением операционной системы Microsoft Windows XP, выполняет следующие функции:

-    управление блоками анализатора;

-    расчет значений функций распределения частиц по размерам и размеров частиц;

-    отображение результатов измерений в графической и табличной формах;

-    экспорт данных в форматы dat и Microsoft Access.

Для защиты ПО от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО соответствует уровню «С» по МИ 3286-2010. ПО является полностью метрологически значимым, разделение отсутствует.

Идентификационные данные программного обеспечения представлены в таблице 1. Метрологические характеристики анализатора нормированы с учетом ПО.

Таблица 1

Технические характеристики

1 Диапазоны размеров частиц

1.1    Диапазон показаний размеров частиц, мкм

от 0,0255 до 1408. от 0,25 до 1000.

1.2    Диапазон измерений размеров частиц, мкм

2 Пределы допускаемой относительной погрешности измерений, %:

Ас    ± 25;

D50    ± 20;

D90    ± 10.

Примечания

D10 - размер, определяющий границу, ниже которой находится 10 % частиц;

D50 - размер, определяющий границу, ниже которой находится 50 % частиц (средний диаметр

частиц);

D90 - размер, определяющий границу, ниже которой находится 90 % частиц.

3    Условия эксплуатации:

от 15 до 25; от 84 до 106,7; от 30 до 80; отсутствуют.

от 187 до 242; от 49 до 51.

560 х 360 х 460;

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность воздуха, %

-    пары кислот и щелочей, вибрация и тряска

4    Параметры электрического питания

-    напряжение питания переменного тока, В

-    частота, Гц

5    Габаритные размеры компонентов анализатора

-    оптико-аналитический блок, ДхШхВ, мм

- блок пробоподготовки для жидкостного дисперги рования, ДхШхВ, мм

6    Средняя наработка на отказ, ч

520 х 312 х 424. 10000.

5,5.

7    Средний срок службы, лет

Знак утверждения типа

наносится в виде наклейки на верхнюю крышку оптико-аналитического блока анализатора и титульный лист документа «Анализатор размеров микрочастиц Microtrac S3000. Руководство по эксплуатации и техническому обслуживанию».

Комплектность

Комплектность анализатора размеров микрочастиц Microtrac S3000 приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП 187-13 «ГСИ. Анализатор размеров микрочастиц Microtrac S3000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Томский ЦСМ» «27» марта 2013 г.

Основные средства поверки: государственные стандартные образцы гранулометрического состава порошкообразных материалов (ГСО 7968-2001 Д050; ГСО 9366-2009 КМК 055; ГСО 9370-2009 КМК 270; ГСО 9371-2009 СМС-ВНИИМ-750).

Сведения о методах измерений

Метод измерений приведен в документе «Анализатор размеров микрочастиц Microtrac S3000. Руководство по эксплуатации и техническому обслуживанию».

Нормативные и технические документы, устанавливающие требования к анализатору размеров микрочастиц Microtrac S3000

1    ГОСТ Р 8.606-2004 Государственная система обеспечения измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

2    Техническая документация фирмы Microtrac Inc.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
