| Номер в госреестре | 54109-13 |
| Наименование СИ | Установка для поверки и калибровки люксметров, яркомеров и пульсметров |
| Обозначение типа СИ | СТИЛЬБ-7 |
| Изготовитель | ООО "Актис-Гео", г.Самара |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка для поверки и калибровки люксметров, яркомеров и пульсметров «СТИЛЬБ-7» (далее по тексту - установка) предназначена для измерения освещенности, яркости и коэффициента пульсации.
Принцип действия установки в части поверки и калибровки люксметров и яркомеров основан на измерении освещенности, создаваемой источником типа А, или протяженным источником в виде рассеивателя, освещаемого источником типа А с последующим расчетом яркости выходной поверхности рассеивателя.
Принцип действия установок в части поверки и калибровки пульсметров основан на определении коэффициента пульсации освещенности, создаваемой источником света с регулируемым коэффициентом пульсаций.

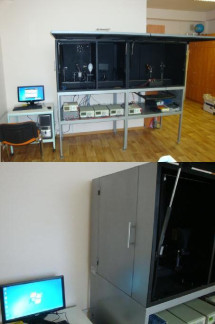

Установка конструктивно состоит из двухсторонней оптической скамьи, расположенной в светонепроницаемом шкафу с открывающимися дверцами, на которой с помощью специальных приспособлений установлены:
- лампа светоизмерительная СИС 107-500 в качестве источника типа А;
- излучатель прожекторного типа;
- источник света с регулируемым коэффициентом пульсации;
- группа фотометрических головок;
- рассеиватель с молочным стеклом;
- рассеиватель с матовым стеклом;
- визир оптический;
- визир лазерный;
- нейтральные светофильтры и экраны.
Специальные приспособления позволяют регулировать положения находящихся на них устройств относительно оси установки, перемещение по оптической скамье, а также надежное крепление в определенном положении.
Под оптической скамьей на полках расположены:
- источники питания светоизмерительной лампы, лампы прожекторного типа и источника света с регулируемым коэффициентом пульсации;
- электроизмерительные приборы для контроля режимов электропитания ламп и измерения токов фотометрических головок.
Рядом со светонепроницаемым шкафом на столе установлен ПК и лазерный принтер.
Таблица 1
| Наименование характеристики | Номинальное значение |
| Диапазон измеряемой освещенности, лк | 1 - 80000 |
| Диапазон измеряемой яркости, кд/м2 | 1 - 80000 |
| Предел допускаемой основной относительной погрешности при измерении освещенности источника типа А, % | 2,5 |
| Предел допускаемой основной относительной погрешности при измерении яркости источника типа А, % | 3 |
| Относительная погрешность, вызванная нелинейностью чувствительности установки, % | 0,5 |
| Диаметр диафрагмы рассеивателя, мм | 54,2 |
| Относительная погрешность, обусловленная неравномерностью распределения яркости по поверхности рассеивателя, %, не более | 1,5 |
| Диапазон измерения коэффициента пульсаций, % | 0 - 100 |
| Предел допускаемой основной погрешности при измерении коэффиицента пульсации источника типа А, % | 2,5 |
| Относительная погрешность измерения диаметра рассеивателя, % | 0,1 |
| Время выхода на рабочий режим, ч, не более | 0,2 |
| Время непрерывной работы, ч, не менее | 8 |
| Электропитание установки: напряжение, В частота, Гц | 220 ± 22 50 ± 1 |
| Потребляемая мощность, Вт, не более | 200 |
| Г абаритные размеры, Ш х Г х В, мм | 2200 х 780 х 1990 |
| Масса, кг, не более | 350 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % | 20±5 101±5 65±20 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность установки, используя технологию трафаретной печати.
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
| № п/п | Наименование | Количество, шт. |
| 1 | Корпус установки | 1 |
| 2 | Скамья оптическая | 1 |
| 3 | Источник типа А (лампа СИС107-500) | 1 |
| 4 | Излучатель прожекторного типа ИПТ (лампа 41850SP) | 1 |
| 5 | Рассеиватель МС | 1 |
| 6 | Рассеиватель МТ | 1 |
| 7 | Ослабитель О1 (НС-7) | 1 |
| 8 | Ослабитель О2 (НС-9) | 1 |
| 9 | Диафрагма сменная ДС | 1 |
| 10 | Диафрагма юстировочная ДЮ | 2 |
| 11 | Визир лазерный | 1 |
| 12 | Держатель поверяемого прибора ДШ1 | 1 |
| 13 | Устройство распределительное УР | 1 |
| 14 | Блок фотометрических головок БФГ | 1 |
| 15 | Преобразователь тока фотометрических головок ПТФГ | 1 |
| 16 | Источник питания PSP-603 | 2 |
| 17 | Источник питания PSP-2010 | 1 |
| 18 | Цифровой мультиметр АРРА-207 | 2 |
| 19 | Персональный компьютер | 1 |
| 20 | Лазерный принтер | 1 |
| 21 | Комплект элементов крепления | 1 |
| 22 | Источник света с регулируемым коэффициентом пульсаций ПУЛЬС | 1 |
| 23 | Ослабитель нейтральный ОН | 1 |
| 24 | Руководство по эксплуатации АМ23.1000-000 РЭ | 1 |
| 25 | Методика поверки МП 21. Д4-13 | 1 |
осуществляется по документу МП 21.Д4-13 «Установка для поверки и калибровки люксметров, яркомеров и пульсметров «СТИЛЬБ-7». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 04 марта 2013 года.
Основные средства поверки:
1 Люксметр «Кварц-21» из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009
Основные метрологические характеристики:
Диапазон измерений освещенности 1 - 100000 лк.
Предел допускаемой относительной погрешности измерений освещенности источника типа А 0,35 %
2 Пульсметр из состава вторичного эталона единиц силы света и освещенности импульсного излучения ВЭТ 5-10-2010.
Основные метрологические характеристики:
Диапазон измерений коэффициента пульсации 0-100%
Предел допускаемой относительной погрешности измерения коэффициента пульсации SSo = 0,8-10-2
«Установка для поверки и калибровки люксметров, яркомеров и пульсметров «СТИЛЬБ-7» Руководство по эксплуатации АМ23.1000-000 РЭ раздел 2 «Подготовка изделия к использованию», раздел 3 «Использование изделия».
Нормативные документы, устанавливающие требования к установке
ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, выполнение работ и оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
