| Номер в госреестре | 54110-13 |
| Наименование СИ | Анализаторы спектра оптические |
| Обозначение типа СИ | MS9740A |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 15.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Анализаторы спектра оптические MS9740A (далее по тексту - анализаторы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации со спектральным уплотнением каналов (WDM-системах).
Принцип действия анализаторов спектра оптических основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.

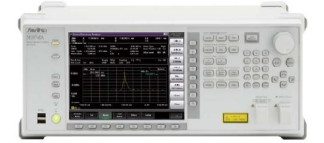

Анализатор представляет собой оптический прибор, выполненный в прямоугольном корпусе настольно-переносного типа.
На передней панели анализатора располагаются экран для отображения результатов измерений, кнопки управления, разъем оптического приемника, а также опционально разъем встроенного источника оптического излучения (для проведения самокалибровки по длине волны).
Анализатор позволяет производить измерение длины волны и анализ оптического спектра излучения в широком спектральном и динамическом диапазоне. Анализатор способен проводить тестирование как одномодового, так и многомодового оптического волокна
\\ Место нанесения знака \\ утверждения типа
\ Место установки лейбла пломбирования
Рисунок 2 - Анализаторы спектра оптические MS9740A (вид сзади)
Программное обеспечение (далее по тексту - ПО), входящее в состав анализаторов, служит для выполнения функций определения параметров оптического сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде. Результаты измерений могут быть сохранены во встроенной памяти (до 10000 спектрограмм) или в USB флэш-памяти.
Метрологически значимая часть ПО системы представляет программный продукт «MS9740A». Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MS9740A | M MS9740A | 1.04.04 | - | - |
Метрологически значимая часть ПО располагается в аппаратной части анализатора. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части анализатора исключен конструктивно. В целях предотвращения вскрытия корпуса анализатора произведено
пломбирование. Замена версии ПО с целью расширения сервисных возможностей анализатора может производиться только в аккредитованных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Таблица 2_
| Наименование характеристики | Значение характеристики |
| Тип используемого волокна | 9/125 мкм одномодовое волокно 50/125 мкм; 62,5/125 мкм многомодовое волокно |
| Диапазон измерений длины волны, нм | 600 - 1700 |
| Диапазон показаний длины волны, нм | 600 - 1750 |
| Пределы допускаемой абсолютной погрешности измерений длины волны | |
| в диапазоне длин волн 1520-1620 нм c разрешением от 0,03 до 0,2 нм, нм | ± 0,02 |
| в диапазоне длин волн 1520-1620 нм c разрешением от 0,5 до 1,0 нм, нм | ± 0,1 |
| в диапазоне длин волн 600-1700 нм, нм | ± 0,3 |
| Максимальное разрешение по шкале длин волн, нм | 0,03 |
| Диапазон измерений значений уровня средней мощности оптического | |
| излучения, дБм (при измерении в диапазоне температур от 5 до 30 °С) | |
| - в диапазоне длин волн 600-999 нм | минус 65 - 10 |
| - в диапазоне длин волн 1000-1249 нм | минус 85 - 10 |
| - в диапазоне длин волн 1250-1599 нм | минус 90 - 10 |
| - в диапазоне длин волн 1600-1649 нм | минус 85 - 10 |
| - в диапазоне длин волн 1650-1699 нм | минус 65 - 10 |
| - в диапазоне длин волн 1700-1750 нм | минус 55 - 10 |
| Пределы допускаемой относительной погрешности измерений уровня | |
| средней мощности оптического излучения (в диапазоне температур ок | |
| ружающей среды от 18 до 28 оС, на длинах волн 1310 и 1550 нм, при | ± 0,4 |
| уровне входной мощности -10дБм), дБ | |
| Разрешение при измерении мощности, дБ | 0,01 - 1 |
| Электропитание осуществляется от сети переменного тока через блок | |
| питания: | |
| напряжением, В | 220 ± 20 |
| .......напряжением, В | 110 ± 10 |
| частотой, Гц | 55 ± 5 |
| Габаритные размеры (ШхГхВ), мм, не более | 426x350x177 |
| Масса, кг, не более | 15 |
| Условия эксплуатации и хранения: | |
| Температура эксплуатации, °С Относительная влажность воздуха (без конденсата), %, не более | 5 - 45 90 |
| - (дБм) обозначает (дБ) относительно 1 мВт | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса анализатора методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Анализатор спектра оптический MS9740A | 1 |
| Сетевой шнур | 1 |
| CD-диск с программным обеспечением | 1 |
| Руководство по эксплуатации MS9740A (CD-диск) | 1 |
осуществляется по документу Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единицы длины волны оптического излучения для волоконнооптических систем связи и передачи информации «РЭДВ».
Основные метрологические характеристики:
Ширина спектра по уровню 0,5 (для 1550 нм), не более 1 пм;
Средняя мощность оптического излучения, не менее 1 мВт
Характеристики источника излучения на основе суперлюминесцентного диода и газонаполненной кюветы с ацетиленом (входят в состав рабочего эталона):
Средняя мощность оптического излучения, не менее 50 мкВт;
Рабочий спектральный диапазон линий поглощения: 1510 - 1540 нм;
Относительная погрешность определения длин волн, не более 5 10-6.
2 Рабочий эталон единицы средней мощности оптического излучения «РЭСМ-В». Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности: (10-9 - 10-2) Вт;
Диапазоны длин волн исследуемого излучения, нм: (600 - 900; 1250 - 1350; 1480 - 1700) Пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала,%:
- на длинах волн калибровки: 2,5;
- в рабочем спектральном диапазоне: 5.
«Анализаторы спектра оптические MS9740A. Руководство по эксплуатации» глава 3 «Измерение».
Нормативные документы, устанавливающие требования к анализаторам спектра оптическим MS9740A
1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
2 Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Вне сферы государственного регулирования.
| Зарегистрировано поверок | 84 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
