Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713, 54113-13

Назначение

Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713 (далее СТД ГЦНА) предназначена для измерения виброскорости, относительного зазора и частоты вращения ротора с целью определения технического состояния главных циркуляционных насосных агрегатов (ГЦН) реакторной установки блока 3 Ростовской АЭС.

Описание

СТД ГЦНА выполняет следующие функции:

-    измерение виброскорости ГЦН и формирование сигнализации при превышении предупредительных и аварийных уровней и передачу сигнала о превышении на блочный щит управления;

-    измерение относительного зазора ротора насоса в режимах измерения смещения ротора и виброперемещения ротора;

-    вычисление зазора в нижнем радиальном подшипнике;

-    контроль технического состояния аппаратной части системы;

-    совместную автоматизированную обработку данных вибрационного контроля ГЦН;

-    представление информации о текущем техническом состоянии ГЦН оперативному и техническому персоналу энергоблока;

-    ведение архива данных по вибрационным параметрам;

-    обеспечение работы удаленного рабочего места.

СТД ГЦНА имеет 2 уровня. Первый уровень включает первичные преобразователи: акселерометры типа 8324, акселерометры типа AS063, преобразователи вихретоковые типа SD-052/OD-054 с кабелями и устройствами согласования. Второй уровень: устройство информационно-измерительное системы контроля вибраций (далее УИИ СКВ), в которое входят: монитор механических колебаний 2520, компьютер промышленного исполнения и программное обеспечение СТД ГЦНА.

В мониторе механических колебаний 2520 размещены:

а)    измерительные модули 3031 и 3013, имеющие по 6 входов, осуществляющие аналого-цифровые преобразования сигналов первичных измерительных преобразователей (акселерометров, преобразователей вихретоковых);

б)    вычислительные модули, осуществляющие обработку результатов измерений, вычисление спектральных характеристик контролируемых процессов, управление и контроль монитора механических колебаний 2520;

в)    вспомогательные модули: генератор напряжения различной формы, модули выборки, памяти, интерфейсные модули.

Состав измерительных каналов:

-    каналы измерения абсолютной вибрации: 1 уровень - акселерометры типа 8324 и усилители заряда типа 2661 или акселерометры типа AS063, 2 уровень - модули мониторинга сигналов переменного/постоянного тока 3031 монитора 2520, и промышленный компьютер с установленным программным обеспечением ПО СТД ГЦНА из состава УИИ СКВ;

-    каналы измерения относительного зазора: 1 уровень - преобразователи вихретоковые типа SD-052/0D-054, 2 уровень - модули мониторинга сигналов переменного/постоянного тока 3031 монитора 2520, и промышленный компьютер с установленным программным обеспечением ПО СТД ГЦНА из состава УИИ СКВ;

-    каналы измерения частоты вращения: 1 уровень - преобразователи вихретоковые типа SD-052/0D-054, 2 уровень - модули тахометрических сигналов 3013 монитора 2520 и промышленный компьютер с установленным программным обеспечением ПО СТД ГЦНА из состава УИИ СКВ.

Принцип действия канала измерения абсолютной вибрации СТД ГЦНА основан на преобразовании виброускорения, поступающего на входы акселерометров, установленных на опорах ГЦН, в электрический сигнал, согласовании с входным импедансом модулей 3031 монитора механических колебаний, аналого-цифровом преобразовании сигнала, фильтрации, интегрирования и индикации на мониторе промышленного компьютера СТД ГЦНА.

Принцип измерения виброперемещения ротора ГЦН и зазора в подшипнике основан на аналого-цифровом преобразовании сигналов от вихретоковых преобразователей, поступающих на вход модулей 3031 монитора механических колебаний, где они подвергаются фильтрации и затем индикации на мониторе промышленного компьютера СТД ГЦНА.

Частота вращения ротора ГЦН измеряется вихретоковыми преобразователями посредством подсчета числа импульсов напряжения в единицу времени, формируемых измерительной шестерней, установленной на валу насосного агрегата, которые поступают на вход модулей 3013 монитора механических колебаний. Усредненное значение частоты вращения индицируется на мониторе промышленного компьютера СТД ГЦНА.

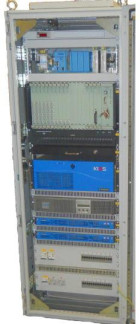

Внешний вид УИИ СКВ СТД ГЦНА изображен на рис. 1.

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления аппаратурой, а также производит сбор, обработку и сохранение результатов измерений.

Идентификационные данные ПО «СТД ГЦНА-1713» приведены в табл. 1.

Таблица 1

Уровень защиты встроенного ПО - «С», в соответствии с МИ 3286-2010. Метрологические характеристики измерительных каналов нормированы с учетом влияния ПО.

Технические характеристики

Метрологические свойства СТД ГЦНА определяются метрологическими характеристиками измерительных модулей, входящих в состав монитора механических колебаний 2520 и метрологическими характеристиками первичных измерительных преобразователей.

Основные метрологические и технические характеристики приведены в табл. 2.

Таблица 2

Продолжение таблицы 2

Знак утверждения типа

наносится типографским способом на Руководство по эксплуатации и на шильдик УИИ СКВ.

Комплектность

Поверка

осуществляется по документу 1713-20-0002 МП «Система технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 29 мая 2013 г.

Перечень основных средств поверки:

-    генератор сигналов произвольной формы 33220А, Бсинус = 1*10-3 - 20*106 Гц; ивых = ±10 В пик, ПГ = ±(0,01 Ипик-пик +0,001) В;

-    устройство для калибровки преобразователей перемещения токовихревое TK3, 5 - 25400 мкм, ПГ ±5 мкм;

-    виброустановка калибровочная портативная 9100D, 7 - 10000 Гц, 196 м/с2, 380 мм/с, 1,27 мм, ПГ=±3 %;

-    мультиметр Agilent 34401A, Ипост 0,1 - 100 В, ПГ = ±(0,0002 D + 0,000006 E) В;

3 - 300000 Гц, Иперем 1 - 750 В, ПГ = ±(0,0004 D + 0,0002 E) В, где D - показание прибора, E - верхнее граничное значение диапазона измерений.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системе технического диагностирования главных циркуляционных насосных агрегатов СТД ГЦНА-1713

1.    МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1...2-104 Гц».

2.    ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».

3.    Техническая документация изготовителя СТД ГЦНА и фирмы «Bruel & Kjaer».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
