Электроды комбинированные ЭК, 54114-13

Документы
Карточка СИ
Номер в госреестре 54114-13
Наименование СИ Электроды комбинированные
Обозначение типа СИ ЭК
Изготовитель ООО "Петролазер", г.С.-Петербург
Год регистрации 2013
Срок свидетельства 11.07.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Электроды комбинированные «ЭК» (далее - электроды) предназначены для измерений показателя рН активности ионов водорода в водных растворах.

Описание

Электроды представляют собой малогабаритные устройства, объединяющие в одном корпусе измерительный электрод и электрод сравнения хлорсеребряный.

Измерительный электрод выполняет функцию преобразования рН в электрический сигнал.

Электрод сравнения хлорсеребряный является источником опорного постоянного потенциала, относительно которого проводятся измерения. Разность потенциалов является источником входного сигнала для вторичных преобразователей с высоким выходным сопротивлением.

Электроды выпускаются в трех модификациях «ЭК-01», «ЭК-02», «ЭК-03», имеют одинаковые метрологические характеристики, но отличаются конструктивным исполнением.

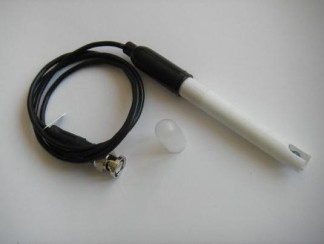

Внешний вид электродов и схема обозначения мест для размещения знака утверждения типа представлены на рисунках 1-3.

м |ю

Лист № 3 Всего листов 5

Конструкция электродов обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений.

Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям электрода.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Технические характеристики

Метрологические и технические характеристики электродов приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон измерений рН

от 2 до 10

Отклонение водородной характеристики от линейности в рабочем диапазоне измерений рН

± 0,3

Потенциал измерительного электрода относительно встроенного электрода сравнения хлорсеребряного в буферном растворе рН 6,86 при температуре 25 °С, мВ

((минус 20) ± 50)

Электрическое сопротивление электродов при температуре 25 °С, МОм

от 10 до 300

Крутизна электродной характеристики рН: - при температуре 15 °С, мВ/рН

(55 ± 3)

- при температуре 25 °С, мВ/рН

(57 ± 3)

- при температуре 40 °С, мВ/рН

(60 ± 3)

Время отклика при температуре 25 °С, с, не более

180

Масса, кг, не более - «ЭК-01»

0,1

- «ЭК-02»

0,1

- «ЭК-03»

0,25

Габаритные размеры (длина х диаметр), мм, не более: - «ЭК-01»

(160 х 15)

- «ЭК-02»

(150 х 20)

- «ЭК-03»

(220 х 45)

Средний срок службы, ч, не менее

1000

Рабочие условия эксплуатации:

- температура водных растворов, °С

от 15 до 40

- температура окружающего воздуха, °С

от 15 до 25

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на корпус электрода металлофотометодом и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Комплектность приведена в таблице 2.

Таблица 2

Наименование

Обозначение

Количество,

шт

Примечания

1 Электрод комбинированный «ЭК»

ЖИГН.424320.001

ЖИГН.424320.002

ЖИГН.424320.003

1

1

1

по заказу

2 Руководство по эксплуатации

ЖИГН.424320.001РЭ

ЖИГН.424320.002РЭ

ЖИГН.424320.003РЭ

1

1

1

«ЭК-01»

«ЭК-02»

«ЭК-03»

3 Методика поверки

МП-242-0400-2006

1

Поверка

осуществляется по документу МП-242-0400-2006 «Электроды комбинированные «ЭК» модификации «ЭК-01», «ЭК-02», «ЭК-03». Методика поверки», утвержденному руководителем ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» « 01 » ноября 2006 г.

Основные средства поверки:

анализатор жидкости Эксперт-001, рег. № 21068-01 (диапазон измерений рН от 1 до 14, пределы допускаемой абсолютной погрешности измерений рН ± 0,005, диапазон измерений

э.д.с. ± 4 В, пределы допускаемой абсолютной погрешности ± 0,2 мВ);

электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда ЭСО-01, рег. № 19173-00 (потенциал электрода относительно нормального водородного электрода при температуре 20 С от 199,5 до 204,5 мВ; нестабильность потенциала ± 0,5 мВ);

термометр ртутный стеклянный лабораторный ТЛ-4, рег. № 303-91 (диапазон от 0 до 55 °С, ц.д. шкалы 0,1 °С);

мультиметр цифровой 2002, рег. № 25787-03 (диапазон от 0 до 1 ГОм, пределы допускаемой относительной погрешности ± 0,002 %);

весы лабораторные электронные МS, рег. № 42502-09 (диапазон измерений до 0,20 кг, к.т. II);

стандарт-титры для приготовления буферных растворов - рабочих эталонов рН 1 и

2 разрядов СТ-рН, рег. № 45142-10 (диапазон рН от 1 до 13, пределы допускаемой абсолютной погрешности воспроизведения рН буферных растворов 1 разряда при температуре 25 °С ± 0,004, 2 разряда ± 0,01);

калий хлористый по ГОСТ 4234-77; вода дистиллированная по ГОСТ 6709-72.

Сведения о методах измерений

Электрод комбинированный «ЭК-01». ЖИГН.424320.001РЭ.

эксплуатации.

эксплуатации.

эксплуатации.

Электрод комбинированный «ЭК-02». ЖИГН.424320.002РЭ.

Электрод комбинированный «ЭК-03». ЖИГН.424320.003РЭ.

Руководство по Руководство по Руководство по

Нормативные и технические документы, устанавливающие требования к электродам комбинированным ЭК

ГОСТ 8.120-99 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений рН»

ТУ 4215-016-45543376-2005 «Электроды комбинированные «ЭК». Технические условия»

Рекомендации к применению

Осуществление деятельности при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

54114-13
Номер в ГРСИ РФ:
54114-13
Производитель / заявитель:
ООО "Петролазер", г.С.-Петербург
Год регистрации:
2013
Cрок действия реестра:
11.07.2018
