Спидометры электронные ПА8160-5 и ПА8160-6, 54117-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Спидометры электронные ПА8160-5 и ПА8160-6 Назначение средства измерений

Спидометры электронные ПА8160-5, ПА8160-6 (далее - спидометры) предназначены для измерения и преобразования частоты вращения приводного вала датчика спидометра (или приводной шестерни) в показание скорости, а также количества оборотов вала датчика в показание скорости движения и количества оборотов приводного вала датчика спидометра в показание счётчика пройденного пути автомобиля.

Описание

Спидометр конструктивно состоит из корпуса, крышки. В корпусе размещён измерительный механизм. Подключение обеспечивается штыревыми контактами, расположенными на корпусе. Конструкцией предусмотрена возможность опломбирования крепежных винтов и штекерных соединений. Общий вид спидометра, пломбировка и указания мест для нанесения оттисков клейм представлены на рис. 1 и 2. Измеренная скорость движения определяется по шкале измерительного механизма, а пройденный путь определяется по показанию отсчётных устройств итогового и суточного пробега. Спидометр устанавливается на автомобиле и питается от его бортовой сети. Спидометр оснащён дисплеем с возможностью переключения пользователем отображения итогового и суточного пробега.

Спидометр имеет индикатор включения дальнего света, оснащён дисплеем и кнопкой, расположенной на лицевой панели, предназначенной для сброса показаний счётчика суточного пробега.

Ёмкость итогового счётчика пройденного пути составляет 999999 км, ёмкость счётчика суточного пробега - 999,9 км.

Шкала прибора выполнена по форме круговой и имеет освещение. Угол разворота шкалы составляет 220°.

Показания спидометра связаны с частотой входного сигнала в соответствии с таблицей 1 Таблица 1

Общий вид спидометра, схема пломбировки от несанкционированного доступа, места для нанесения оттисков клейм на спидометры показаны на рисунке 1.

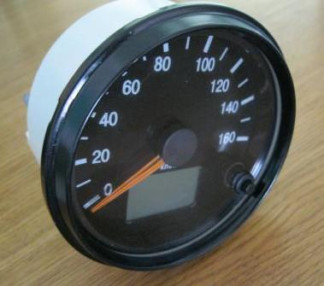

Рисунок 1. Общий вид спидометра ПА8160, схема пломбировки от несанкционированного доступа и места для нанесения оттисков клейм

Программное обеспечение

Программное обеспечение, используемое для управления спидометрами ПА8160-5, ПА8160-6 и получения результатов измерений, является встроенным

ПО реализует функциональность спидометра (сбор, обработку и представление измерительной информации), устанавливается на этапе изготовления и в процессе

эксплуатации изменено быть не может. Все ПО является метрологически значимым. _Идентификационные данные программного обеспечения_

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон показаний скорости, км/ч Диапазон измерений скорости, км/ч

от 0 до 120 от 20 до 100

Предел допускаемой основной абсолютной погрешности спидометра при измерении скорости указан в таблице 2.

Таблица 2

Вариация показаний спидометра на отметке «60 км/ч» не превышает

предела допускаемой основной погрешности прибора.

Пределы допускаемой относительной погрешности итогового и суточного счётчиков пробега от измеряемого значения пройденного пути, %    ± 1

Пределы допускаемой дополнительной абсолютной погрешности спидометра на каждые 10 °С изменения температуры окружающего воздуха от нормальной

(20±5) °С не превышают:

при измерении скорости значений, указанных в таблице 2; при измерении пройденного пути итогового счётчика и счётчика

суточного пробега от измеренного значения, %    ±0,5 Номинальное напряжение питания постоянного тока

системы электрооборудования, В    24

Потребляемая мощность по цепи питания, Вт, не более    5 Габаритные размеры: диаметр, длина, мм, не более 0 110, 77

Масса спидометра, кг, не более    0,4 Условия эксплуатации:

диапазон рабочих температур, °С    от минус 40 до плюс 60

относительная влажность воздуха при 40 °С, %    95

вибрация с частотой 35 Гц и амплитудой, мм    0,8

Климатическое исполнение    У2Т2

Гарантийный срок эксплуатации, месяцев    30

Пробег, км    100000

Значение гамма-процентной наработки на отказ при g=90%, км    800000

Знак утверждения типа

наносится на заднюю сторону спидометра методом штемпелевания (наклейки) и на эксплуатационный документ типографским способом.

Комплектность

Комплект поставки спидометра представлен в таблице 3

Таблица 3

Поверка

осуществляется по документу МП 253-13-120 «Спидометр электронный ПА8160-5, ПА8160-6. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в апреле 2013 г.

Основные средства поверки: генератор сигналов низкочастотный Г6-26; установка ОМА-1528; частотомер РЧ3-07-0002; осциллограф С1-83; прибор комбинированный Щ301-1; установка для поверки спидометров КИ 12652.

Сведения о методах измерений

приведены в документе «Спидометр электронный ПА8160. Паспорт».

Нормативные и технические документы, устанавливающие требования к спидометрам электронным ПА8160

ТУ РБ300125187.305-2012 «Спидометры электронные ПА8160».

Рекомендации к применению

вне сферы государственного регулирования.
