| Номер в госреестре | 54118-13 |
| Наименование СИ | Радиометр радона и его дочерних продуктов распада |
| Обозначение типа СИ | Рамон-01М |
| Изготовитель | ТОО "СОЛО ЛТД", Казахстан, г.Алматы |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Радиометр радона и его дочерних продуктов распада «Рамон-01 М» (в дальнейшем Радиометр) предназначен для определения эквивалентной равновесной объёмной активности (ЭРОА) радона Rn222 в воздухе жилых и производственных помещений, а также в атмосферном воздухе.
Радиометр представляет собой переносной прибор для измерения ЭРОА радона.
Измерение ЭРОА радона заключается в отборе аэрозолей дочерних продуктов распада(ДПР) на аэрозольные фильтры, измерении активности альфа-излучателей RaA, RaC’. Объёмная активность короткоживущих ДПР рассчитываются по формулам, учитывающим накопление и распад ДПР, как на стадии отбора проб, так и при измерении активности пробы.
Управление всеми режимами работы радиометра осуществляется микроконтроллером , имеется память для результатов 300-та измерений, часы реального времени. Информация выводиться на жидкокристаллический индикатор (ЖКИ), имеется звуковая сигнализация, предусмотрена возможность связи с ПЭВМ, с помощью программного обеспечения которое не является метрологически значимым.
Радиометр конструктивно состоит из пластмассового корпуса и размещённого в нём металлического каркаса с электронными узлами: блоками детектирования альфа - излучения, микроконтроллера, автономного источника питания, воздухозаборного устройства. Все блоки включены в общий корпус.
Блок детектирования альфа-излучения.
Для регистрации альфа- излучения применяется полупроводниковый кремниевый детектор альфа-частиц с p-n переходом. Импульсы напряжения, образующиеся при попадании альфа - частиц в детектор , усиливаются и поступают на вход дискриминатора.
Дискриминатор имеет трёхканальный выход:
-первый канал для импульсов альфа - частиц с энергией выше 1 МэВ -второй канал для импульсов альфа - частиц с энергией выше 6,1 МэВ -третий канал для импульсов альфа - частиц с энергией выше 8 МэВ Дискриминированные импульсы поступают на вход микроконтроллера.
Микроконтроллер (МК)
МК выполнен на микросхеме фирмы «ATMEL» типа АТ mega 128. Управление режимами работы осуществляется 4-х кнопочной клавиатурой.
Источник питания.
Схема источников питания включает : стабилизатор напряжения +5 В, +8 В, схему управления режимом заряда аккумулятора, источник питания воздухозаборного устройства.
Аккумуляторная батарея напряжением 12,0В емкостью 2,0 А*ч обеспечивает в полуавтоматическом режиме не менее семидесяти измерений без дополнительной подзарядки.
Для использования сетевого питания радиометр снабжён сетевым адаптером.
Воздухозаборное устройство
В полуавтоматическом варианте отбор аэрозольных проб производиться на спектрометрические фильтры типа АФА-РСП-20 с помощью воздухозаборного устройства со скоростью прокачивания воздуха равной 30 л/мин.
Воздухозаборное устройство состоит из двигателя постоянного тока и малогабаритной крыльчатки в герметичном корпусе.

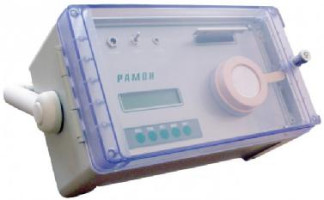

Общий вид радиометра приведен на рисунке 1.
Рисунок 1 - Общий вид Радиометра радона и его дочерних продуктов распада «Рамон-01 М»
Программное обеспечение (ПО) приборов является встроенным, жестко привязано к электрической схеме. Метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.
ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране приборов.
ПО защищено от непреднамеренных и преднамеренных изменений пломбой, которая находится на верхней торцевой крышке на одном из двух крепежных винтов. Доступ к микроконтроллеру исключен конструкцией аппаратной части приборов. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений- «А».
Идентификационные данные ПО приведены в таблице 1:
Таблица 1
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| «Рамон» | RamonDB m | нет | 3dcbd351 | CRC-32 |
Таблица 2
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| Диапазон измерений ЭРОА радона, Бк/м3 | 4 •I* 5 0 L/i |
| В диапазоне измерений ЭРОА радона(4^100) Бк/м3 пределы допускаемой основной относительной погрешности измерения ЭРОА радона Rn222, % | ±15 |
| В диапазоне измерений ЭРОА радона(100^5 105) Бк/м3 пределы допускаемой основной относительной погрешности измерения ЭРОА 222 радона Rn , % | ±15 |
| Продолжение таблицы 2 | |
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| Чувствительность регистрации альфа-излучения от рабочего эталона радионуклидного источника 1П9 , не менее, (Бкс)-1 | 0,21 |
| Нелинейность градуировачной характеристики J , не более, % | ±15 |
| Габаритные размеры радиометра, мм | 310x200x240 |
| Масса радиометра, не более , кг | 2,5 |
| Время измерения радиометра составляет , с | 256±1 |
| Объёмная скорость отбора пробы воздуха W, не менее. л/мин | 30±1 |
| Рабочий диапазон температур , °С | 1-40 |
| Предел допускаемой дополнительной погрешности при изменении температуры на каждые 10°С, не более, % | 3 |
| Питание радиометр осуществляется от сетевого адаптера с выходным напряжением 18В или от встроенного автономного источника питания - аккумуляторной батареи напряжением 12В | |
| Средний ресурс до первого капитального ремонта , не менее, часов | 10000 |
| Средний срок службы радиометра до капитального ремонта, не менее, лет | 6 |
| Радиометр в упакованном виде выдерживает воздействие температуры от - 30°С до +50 °С и относительной влажности воздуха (95±3)% при температуре +35°С | |
| Радиометр в упакованном виде выдерживает воздействие транспортной тряски с ускорением 30 м/с2 при частоте от 10 ударов до 120 ударов в минуту или 15000 ударов | |
Знак утверждения типа наносится на корпус методом липкой аппликации, а также на титульные листы каждого документа из комплекта технической документации.
Комплект поставки радиометра соответствует указанному в таблице 3: Таблица 3
| № | Наименование | Количество |
| 1 | Радиометр радона и его дочерних продуктов распада «Рамон-01М» | 1шт. |
| 2 | Комплект фильтров АФА-РСП-20 | 100 шт. |
| 3 | Кабель соединения с ПЭВМ по RS-232C | 1 шт. |
| 4 | Сетевой адаптер | 1 шт. |
| 5 | Диск с программой работы с внешним ПЭВМ | 1шт. |
| 6 | Руководство по эксплуатации | 1 шт. |
| 7 | Методика поверки | 1 шт. |
осуществляется по документу МП 54118-13 «Радиометр радона и его дочерних продуктов распада «Рамон-01 М». Методика поверки», утверждённому ГЦИ СИ ОАО «СНИИП» 10.06.2013 г.
Основное поверочное оборудование:
Вторичный эталон искусственных радиоактивных аэрозолей ВЭТ 39-1 по ГОСТ 8.090-79 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объёмной активности радиоактивных аэрозолей».
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации СОЛО Р 02-7 РЭ.
Нормативные и технические документы, устанавливающие требования к Радиометру радона и его дочерних продуктов распада «РАМОН-01М»
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические требования.
ГОСТ 21496-89 Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний.
ГОСТ 8.090-79 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объёмной активности радиоактивных аэрозолей.
НРБ-99 « Нормы радиационной безопасности».
СОЛО Р 02-7РЭ «Руководство по эксплуатации. Радиометр радона и его дочерних продуктов распада «РАМОН-01 М».
- Осуществление деятельности в области охраны окружающей среды;
- Выполнение работ по обеспечению безопасных условий и охраны труда.
| Зарегистрировано поверок | 62 |
| Поверителей | 27 |
| Актуальность данных | 18.09.2024 |
