Назначение
Системы автоматизированные измерительные СМДП (далее - системы) предназначены для измерения мгновенных значений напряжения по шестнадцати дифференциальным, изолированным от корпуса каналам.
Описание
Система состоит из устройства согласования с объектом (далее - УСО) и управляющей ПЭВМ, объединенных по сети Ethernet посредством коммутатора Ethernet Switch по интерфейсу 10/100/1000 Base-T (IEEE-802.3ab).
УСО образовано устройством ИК2 ФТКС.469133.012 с установленными в него двумя устройствами MezaBOX ФТКС.469133.006 (далее - устройство MezaBOX), коммутатором Ethernet Switch, источником напряжения и закрепленной на нём коммутационной панелью КП-СМДП ФТКС.687287.074.
В каждое устройство MezaBOX установлено по два измерителя мгновенных значений напряжения МН4В ФТКС.468266.013 (далее - мезонинный модуль МН4В), предназначенных для измерений мгновенных значений напряжения по четырем гальванически развязанным от цепей управления и питания каналам. Мезонинный модуль МН4В преобразует входное напряжение в цифровой код. Устройство MezaBOX предназначено для преобразования цифрового кода, выдаваемого мезонинным модулем, в код интерфейса10/100/1000 Base-T (IEEE-802.3ab).
Источник напряжения предназначен для формирования из входного напряжения питания переменного тока напряжения питания устройств MezaBOX и коммутатора Ethernet Switch.
В системе выполнены шестнадцать каналов измерений мгновенных значений напряжения в диапазонах:
- от минус 0,4 до 0,4 В;
- от минус 1 до 1 В;
- от минус 2 до 2 В;
- от минус 5 до 5 В;
- от минус 10 до 10 В.
Каналы реализованы четырьмя мезонинными модулями МН4В. Принцип действия каналов измерений мгновенных значений напряжения основан на аналого-цифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код, доступный для обработки программой пользователя.

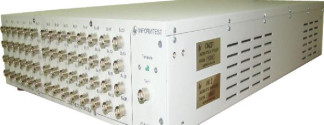

Внешний вид УСО с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Рисунок 1 - Внешний вид УСО
Программное обеспечение
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание из модулей измерительной информации;
- передача измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций PovCalc.dll и unmn4v_math.dll.
Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32 и приведены в таблице 1.
Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
Библиотека математических преобразований PovCalc.dll | PovCalc.dll | 1.0 | 957294D4 | CRC32 |
Библиотека математических преобразований unmn4v_math.dll | unmn4v_math.dll | 1.0 | 4965AF3D | CRC32 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Сопротивление изоляции цепи сетевого питания системы относительно корпуса, МОм, не менее.........................................................................................................20.
Электрическая прочность изоляции цепи сетевого питания системы, В, не менее...1500.
Электрическое сопротивление цепи защитного заземления, Ом, не более..............0,1.
Диапазоны измерения мгновенных значений напряжения по шестнадцати дифференциальным, изолированным от корпуса каналам:
- от минус 0,4 до 0,4 В;
- от минус 1 до 1 В;
- от минус 2 до 2 В;
- от минус 5 до 5 В;
- от минус 10 до 10 В.
Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения по шестнадцати дифференциальным, изолированным от корпуса каналам, %, не более...........................................................± [0,08 + 0,025(Им/Их - 1)],
где Им - значение верхней границы диапазона измерения мгновенного напряжения, В;
Их - измеренное значение мгновенного напряжения, В.
Параметры электропитания:
- напряжение переменного тока, В.........................................................................220 ± 22;
- частота переменного тока, Гц...................................................................................50 ± 1;
- мощность, Вт, не более..................................................................................................100
Габаритные размеры УСО (длина х ширина х высота), мм, не более.....663 х 430 х 108.
Масса УСО, кг, не более....................................................................................30.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С........................................................... от 15 до 25;
- относительная влажность воздуха при температуре 25 °С, %........................от 45 до 80;
- атмосферное давление, кПа......................................................................... от 86 до 106,7.
Знак утверждения типа
Знак утверждения типа наносится на верхнюю лицевую часть коммутационной панели в виде наклейки и на титульный лист формуляра методом компьютерной графики.
Комплектность
В комплект поставки входят: система, комплект ЗИП-О, комплект эксплуатационной документации.
Поверка
осуществляется по документу ФТКС.411713.097 РЭ, раздел 13 «Поверка» руководства по эксплуатации, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМС» 30 апреля 2013 г.
Средства поверки:
Мультиметр цифровой 34411А (рег. № 33921-07), диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, погрешность измерений напряжения постоянного тока ± 0,004 %; источник питания постоянного тока GPR-30H10D (рег. № 20188-07), генерирование напряжения постоянного тока в диапазоне от 1 до 300 В, диапазон выходного тока от 0 до 1 А; магазин электрического сопротивления Р4834 (рег. № 11326-90), диапазон воспроизводимых значений сопротивления от 0,1 Ом до 100 кОм, класс точности 0,02.
Сведения о методах измерений
Сведения о методах измерений системы приведены в документе Система автоматизированная измерительная СМДП. Руководство по эксплуатации. ФТКС.411713.097 РЭ.
Нормативные и технические документы, устанавливающие требования к системе автоматизированной измерительной СМДП.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. ФТКС.411713.097 ТУ. Система автоматизированная измерительная СМДП. Технические условия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
