Системы автоматизированные измерительные ТЕСТ-1206, 54122-13

Назначение

Системы автоматизированные измерительные ТЕСТ-1206 (далее - системы) предназначены для измерений электрических величин, а также регистрации и отображения результатов измерений.

Описание

Конструктивно система выполнена по модульному принципу на основе стандартов VXI и LXI и представляют собой набор функциональных модулей, размещенных в базовых блоках INTE003 FC VXI 3.0 Mainframe, или MezaBOX, или INTE006 FC VXI Mainframe. Базовые блоки с установленными в них функциональными модулями образуют блоки электронные БЭ121, БЭ122, БЭ123. Модули, установленные в базовые блоки, в зависимости от функционального назначения образуют каналы, управляемые от внешней или встроенной ПЭВМ. Каналы выводятся на коммутационную панель (КП), прикрепленную к БЭ. Коммутационная панель необходима для подключения к каналам системы объекта контроля (управления).

В системах реализованы следующие каналы:

-    измерительные каналы (далее - ИК) напряжения постоянного тока;

-    ИК силы постоянного тока;

-    ИК сопротивления постоянному току;

-    ИК частоты сигнала произвольной формы;

-    каналы воспроизведения напряжения постоянного тока.

ИК напряжения постоянного тока

ИК напряжения постоянного тока реализованы посредством следующих модулей-измерителей мгновенных значений напряжения: трех модулей МН32С, одного модуля МН32СМ и двух модулей МН4В.

Принцип действия ИК заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.

ИК силы постоянного тока

ИК силы постоянного тока реализованы посредством модуля - измерителя мгновенных значений силы тока МТД32.

Принцип действия ИК основан на измерении падения напряжения на токоизмерительном резисторе, создаваемого протекаемым через него током. Напряжение с токоизмерительного резистора поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей. По измеренному значению напряжения и известному значению токоизмерительного резистора вычисляется значение измеряемого тока, которое в виде двоичного кода передается в буферную память носителя мезонинных модулей.

ИК сопротивления постоянному току

ИК реализованы посредством модуля - измерителя сопротивления постоянному току МТ16-4Л.

Принцип действия ИК заключается в следующем: через измеряемое сопротивление пропускается ток опроса, формируемый модулем. Значение силы тока калибровано и хранится в памяти модуля. В результате на измеряемом сопротивлении создается падение напряжения, пропорциональное значению сопротивления. Полученное напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей. По измеренному значению напряжения и известному значению тока опроса вычисляется значение измеряемого сопротивления.

ИК частоты периодического сигнала

ИК реализованы посредством двух модулей - измерителей частоты сигналов МНЧ4.

Принцип действия ИК основан на измерении периода сигнала путем сравнения его с периодом эталонного сигнала со стабильной частотой изменения. Периодический сигнал произвольной формы, поступающий на входы измерительного канала, преобразуется в цифровой сигнал той же частоты, далее определяется количество импульсов эталонной частоты, соответствующих периоду измеряемого сигнала, которое в виде двоичного кода передается в буферную память носителя мезонинных модулей.

По условиям эксплуатации система удовлетворяет требованиям группы 2 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 35 С и относительной влажностью окружающего воздуха от 45 до 80 % при температуре 25 С без предъявления требований по механическим воздействиям.

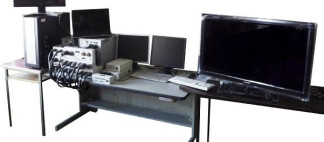

Внешний вид системы с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Защита от несанкционированного доступа предусмотрена в виде пломбировки функциональных модулей, установленных в базовый блок (рисунок 2).

Программное обеспечение

Программное обеспечение (ПО) для работы с системой включает ПО общее и ПО специальное.

В состав общего ПО входит операционная система Windows 7.

В состав специального ПО входят комплект ПО «VISA» и комплект ПО модулей ООО Фирма «Информтест».

Комплект ПО «VISA» обеспечивает работу системного интерфейса информационной связи ПЭВМ и базового блока стандарта VXI с установленными в него функциональными модулями.

В комплект ПО «VISA» также входит программа «Resource Manager», осуществляющая начальную конфигурацию связи с носителями мезонин в случае, когда для связи с ПЭВМ используются устройства стандарта VXI.

Комплект ПО модулей ООО Фирма «Информтест» обеспечивает управление режимами работы мезонинными модулями, а также обеспечивает его информационную связь с носителем мезонинных модулей.

В комплект ПО модулей ООО Фирма «Информтест» входят следующие программы:

-    «psm.exe» (для проверки работоспособности носителей мезонинов и потребляемых по цепям питания токов);

-    «ppv.exe» (для проверки метрологических характеристик системы);

Метрологически значимая часть ПО, входящая в состав комплекта ПО модулей ООО

Фирма «Информтест», выделена в следующие файлы: библиотеки математических преобразований povcalc.dll, unmlfm_math.dll, unmn32s_math.dll, unmn4v_math.dll, unmon12_math.dll.

Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчёта контрольной суммы приведены в таблице 1.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока (с потенциометрических датчиков давления) ИК с частотой опроса до 200 Гц.................................................. от минус 10 до 10 В.

Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений напряжения постоянного тока, %.................................................± 0,1.

Количество ИК................................................................................................................64.

Диапазон измерений напряжения постоянного тока (с потенциометрических датчиков давления) ИК с частотой опроса до 10 кГц.................................................. от минус 10 до 10 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, %...............................................................................................................± 0,1.

Количество ИК................................................................................................................32.

Диапазон измерений напряжения постоянного тока (с термопар).. от минус 10 до 10 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, %...............................................................................................................± 0,1.

Количество ИК................................................................................................................32.

Диапазон измерений напряжения постоянного тока (с блока усилителя заряда).............

............................................................................................................ от минус 10 до 10 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, %...............................................................................................................± 0,5.

Количество ИК..................................................................................................................8.

ИК силы постоянного тока

Диапазон измерений силы постоянного тока..............................................от 0 до 20 мА.

Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП))

погрешности измерений силы постоянного тока, %............................................................± 0,1.

Количество ИК................................................................................................................32.

ИК сопротивления постоянному току

Диапазон измерений сопротивления постоянному току.........................от 20 до 200 Ом.

Пределы допускаемой приведенной (к ВП) погрешности измерений сопротивления

постоянному току, %..............................................................................................................± 0,2.

Количество ИК................................................................................................................16.

ИК частоты сигнала произвольной формы

Диапазон измерений частоты сигнала произвольной формы..................от 1 до 3000 Гц.

Пределы допускаемой приведенной (к ВП) погрешности измерений частоты сигнала

произвольной формы, %......................................................................................................± 0,05.

Количество ИК..................................................................................................................8.

Каналы воспроизведения напряжения постоянного тока

Диапазон воспроизведения напряжения постоянного тока.....................от 9,6 до 10,4 В.

Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока, %......................................................................................................................± 4.

Количество ИК................................................................................................................36.

Общие характеристики Габаритные размеры БЭ121 (длина х ширина х высота), мм, не более

...................................................................................................................305 х 196 х 66,5.

Габаритные размеры БЭ122 (длина х ширина х высота), мм, не более

....................................................................................................................408 х 284 х 360.

Габаритные размеры БЭ123 (длина х ширина х высота), мм, не более............................

....................................................................................................................416 х 332 х 168.

Масса БЭ121, кг, не более..............................................................................................10.

Масса БЭ122, кг, не более..............................................................................................50.

Масса БЭ123, кг, не более..............................................................................................30.

Параметры электропитания:

-    напряжение переменного тока, В..................................................................... 220 ± 22;

-    частота переменного тока, Гц .............................................................................. 50 ± 1;

Мощность, потребляемая БЭ121, В-А, не более...........................................................50;

Мощность, потребляемая БЭ122, В-А, не более.........................................................600;

Мощность, потребляемая БЭ123, В-А, не более.........................................................500.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С......................................................... от 10 до 35;

-    относительная влажность воздуха при температуре 25 °С, %......................от 45 до 80;

-    атмосферное давление, кПа....................................................................... от 84 до 106,7.

Знак утверждения типа

Знак утверждения типа наносится на верхнюю лицевую панель БЭ123 в виде наклейки и на титульный лист формуляра методом компьютерной графики.

Комплектность

Комплект поставки системы приведен в таблице 2. Таблица 2

Поверка

осуществляется по документу ФТКС.411713.127 РЭ (Раздел 13 «Поверка») «Система автоматизированная измерительная ТЕСТ-1206. Руководство по эксплуатации», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМС» 30 апреля 2013 года.

Основные средства поверки:

Мультиметр 3458А (рег. № 25900-03):

-    диапазон измерений напряжения постоянного тока от минус 10 до 10 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± (0,5 10-6 • их + 0,05 10-6 • ин), где их - показания прибора, В; ин - верхний предел диапазона измерений, В;

-    диапазон измерений силы постоянного тока от минус 100 до 100 мА, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ± (25--10-6 • 1х + 4 ^10-6 • 1н), где 1х - показания прибора, мА; 1н - верхний предел диапазона измерений, мА;

-    диапазон измерений сопротивления постоянному току от 10 до 1 кОм, пределы допускаемой абсолютной погрешности сопротивления постоянному току ± (2 10-6 • Ях + 0,2 10-6 • Ян), где Ях - показания прибора, Ом; Ян - верхний предел диапазона измерений, Ом.

Установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 9999 МОм, пределы допускаемой относительной погрешности измерений сопротивления ± (5-20) %; диапазон измерений сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А, пределы допускаемой абсолютной погрешности измерений сопротивления ± (0,01 •Яизм + 0,003), где Яизм - измеренное значение сопротивления, Ом.

Источник питания постоянного тока GPS-3030D (рег. № 19808-07): выходное напряжение от 1 до 30 В, нестабильность выходного напряжения не более 10 мВ.

Частотомер универсальный CNT-90 (рег. № 41567-09): диапазон измерений частоты от 1 до 100 кГц, пределы допускаемой относительной погрешности измерений частоты ± 210-7 %.

Генератор сигналов специальной формы SFG-2004 (рег. № 29967-05): диапазон воспроизведения сигнала синусоидальной формы от 0,1 Гц до 4 МГц, пределы допускаемой абсолютной погрешности воспроизведения сигнала синусоидальной формы ±(2-10- • F + + 0,0001), где F- значение генерируемой частоты, Гц.

Магазин электрического сопротивления Р4834 (рег. № 11326-90): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02.

Сведения о методах измерений

ФТКС.411713.127 РЭ «Система автоматизированная измерительная ТЕСТ-1206. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системе автоматизированной измерительной ТЕСТ-1206

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 8.596-2002. «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

ГОСТ Р 52070-2003. «Интерфейс магистральный последовательный системы электронных модулей. Общие требования».

ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ФТКС.411713.127 ТУ. «Система автоматизированная измерительная ТЕСТ-1206. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
