| Номер в госреестре | 54124-13 |
| Наименование СИ | Анализаторы дезинфицирующих веществ автоматические промышленные |
| Обозначение типа СИ | AMI мод. AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides |
| Изготовитель | "SWAN Analytische Instrumente AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides (далее - анализаторы) предназначены для измерения содержания в водных растворах свободного и общего остаточного хлора, монохлорамина, озона, а также pH водных растворов.
Принцип действия канала измерения pH водных растворов основан на измерении ЭДС электродной системы образуемой pH-электродами.
Принцип действия каналов измерения содержания в водных растворах дезинфицирующих веществ - для всех модификаций, кроме AMI Trides используется фотометрический метод определения дезинфицирующих веществ, для модификации AMI Trides - амперометрический метод.
Принцип действия канала измерения массовой концентрации растворенного озона (для всех модификаций, кроме Codes-II) основан на измерении предельного диффузионного тока, проходящего через раствор при фиксированном напряжении между электродами в первичном преобразователе (амперометрическом датчике). В модификации Codes-II используется фотометрический метод измерений.

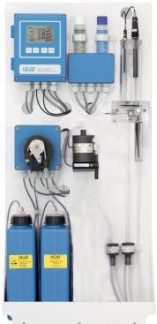

Модели отличаются способами дозировки реагентов и функциональным назначением. Внешний вид анализаторов представлен на рис. 1-4.
ПО анализаторов состоит из встроенного программного обеспечения «AMI» специально разработанного для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания, сохранения и передачи результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| № | Модель | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иденти-фикацион-ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | AMI Trides | AMI | aout.a37 | 5.31 | 72C1775597B763AC FF47CC6B48253674 | MD5 |
| 2 | AMI Codes-II- CC | AMI | aout.a37 | 5.30 | 8A4943C2F2CF653A E74209C65DECF0C2 | MD5 |
| 3 | AMI Codes-II- TC | AMI | aout.a37 | 5.30 | 615C0DF3E680FACD 716B90D4A01BC21B | MD5 |
| 4 | AMI Codes-II | AMI | aout.a37 | 5.30 | 5F7D62104ECCFB43 F86AE3A6803F2935 | MD5 |
Лист № 3 Всего листов 5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение характеристики | |||
| AMI Codes-II | AMI Codes-II CC | AMI Codes-II TC | AMI Trides | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерений pH | от 1 до 12 | |||
| Диапазон измерений массовой концентрации свободного хлора в воде, мг/л | от 0,05 до 5 | от 0,05 до 5 | - | от 0,05 до 5 |
| Диапазон измерений массовой концентрации монохлорамина в воде, мг/л | от 0,05 до 5 | от 0,05 до 5 | - | - |
| Диапазон измерений массовой концентрации общего остаточного хлора в воде, мг/л | - | от 0,15 до 5 | от 0,15 до 5 | - |
| Диапазон измерений массовой концентрации растворенного озона в воде, мг/л | от 0,1 до 1 | - | - | от 0,1 до 1 |
| Пределы допускаемой абсолютной погрешности измерений pH | ±0,05 | |||
| Пределы допускаемой относительной погрешности измерений массовой концентрации свободного хлора, монохлорамина, общего остаточного хлора в воде, % | ±10 | |||
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного озона в воде, % | ±5 | - | - | ±5 |
| Электропитание: - напряжение, В - частота, Г ц - потребляемая мощность, В А, не более | от 85 до 265 (или постоянный ток 24 В) 47 - 63 20 | |||
| Габаритные размеры, длинах ширина, мм, не более: вторичный преобразователь крепежная панель | 180х140х70 850x400x200 | 180x140x70 850x280x150 | ||
| Масса, кг, не более | 12 | 6 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от минус 10 до 50 от 30 до 95 (без конденсации) от 79 до 124 | |||
| 1 | 2 | 3 | 4 | 5 |
| Вероятность безотказной работы комплекта за 1000 ч, не менее | 0,99 | 0,99 | 0,99 | 0,99 |
| Средний срок службы, лет | 10 | 10 | 10 | 10 |
| Наработка на отказ, ч | 10000 | 10000 | 10000 | 10000 |
Знак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
В комплект входят:
1. Анализатор - 1 шт.
2. Комплект электродов или реактивов для измерения* - 1 компл.
3. Канистра для реагентов - до 3 шт.
4. Комплект для настенного крепления - 1 шт.
5. Руководство по эксплуатации - 1 экз.
6. Заводской сертификат - 1 экз.
7. МП-242-1484-2013 «Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides. Методика поверки» - 1 экз.
* - дополнительная комплектация по требованию заказчика - комбинированный рН электрод - 1 шт.
осуществляется по следующим документам:
Р 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки»; МВИ 146-05 «Методика выполнения измерений массовой концентрации озона в дистиллированной воде титримет-рическим методом»; МП-242-1484-2013 «Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в январе 2013 г.
Средства поверки:
1. Рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99.
2. Реактивы для приготовления рабочих растворов:
- Натрий сернистокислый, ч.д.а. по ГОСТ 195-77
- Серная кислота, х.ч. по ГОСТ 4204-77
- Калий йодистый, ч.д.а. по ГОСТ 4232-74
- Крахмал растворимый по ГОСТ 10163-76
- Натрий серноватистокислый (стандарт-титр) по ТУ 609-2540-87
- Салициловая кислота по ТУ 25.11.1136-75
- Вода дистиллированная по ГОСТ 6709-72
- Диэтилпарафенилендиамин сульфат, ч.д.а.;
3. Весы аналитические, наибольший предел взвешивания 200 г, погрешность не более 0,1 мг
4. Термостат жидкостной. Диапазон регулирования температуры не менее 10-95 °С; погрешность не более ±0,03 °С
5. Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1
Методика измерений изложена в руководстве по эксплуатации “Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides. Руководство по эксплуатации”.
Лист № 5 Всего листов 5
Нормативные и технические документы, устанавливающие требования к анализаторам дезинфицирующих веществ автоматическим промышленным AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений pH»
Р 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки»
Техническая документация фирмы «SWAN Analytical Instruments AG», Швейцария
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
