| Номер в госреестре | 54126-13 |
| Наименование СИ | Комплексы измерительные для измерения внутреннего диаметра и отклонений от прямолинейности каналов цилиндров |
| Обозначение типа СИ | ПИКА-ДН |
| Изготовитель | ООО "НПП "ПИКА", г.Пермь |
| Год регистрации | 2013 |
| Срок свидетельства | 11.07.2018 |
| МПИ (интервал между поверками) | 6 месяцев |
| Описание типа | скачать |
Комплексы измерительные для измерения внутреннего диаметра и отклонений от прямолинейности каналов цилиндров ПИКА-ДН (далее комплексы) предназначены для измерения диаметра и отклонений от прямолинейности каналов цилиндров.
Принцип измерения отклонения от прямолинейности основан на измерении смещения лазерного луча, отраженного от триппель-призмы (уголкового отражателя). Смещение вызывается изменением положения измерительного блока с уголковым отражателем вследствие непрямолинейности оси цилиндра при перемещении его по каналу цилиндра. Прямую линию, относительно которой измеряются отклонения от прямолинейности канала контролируемого цилиндра, воспроизводит лазерный луч.
Для измерения диаметра цилиндра используется преобразователь линейных перемещений (ПЛП), измерительная рамка которого через ролики контактирует с поверхностью исследуемого канала в диаметральном сечении, измерительный сигнал данного ПЛП пропорционален отклонению фактического диаметра цилиндра от номинального, таким образом диаметр цилиндра определяется как сумма значений номинального диаметра измерительного блока и отклонения фактического диаметра цилиндра от номинального.
Расстояние от начального контролируемого сечения цилиндра до измеряемого контролируемого сечения определяется по счетным импульсам обкатного ролика комплекса.
Конструктивно комплекс представляет собой стенд, на раме которого неподвижно установлены приемоизлучающий блок и призмы для установки контролируемого цилиндра. По раме перемещается каретка, на которой закреплена штанга с измерительным блоком.
Приемоизлучающий блок является источником лазерного луча, задающего прямую, относительно которой определяется отклонение от прямолинейности приемником отраженного луча от триппель-призмы.
Измерительный блок представляет собой центрирующее устройство для уголкового отражателя (триппель-призмы), имеет три пояска роликов, которыми он центрируется в канале контролируемого цилиндра. Магнитопровод и измерительная рамка ПЛП (для измерения диаметра цилиндра) закреплены в корпусе измерительного блока на плоских пружинах и контактируют через ролики с поверхностью канала контролируемого цилиндра.
Комплекс выпускается в двух модификациях: ПИКА-ДН 1 и ПИКА-ДН2, отличающимися значениями размеров проверяемых цилиндров и конструктивным исполнением. Привод перемещения каретки для комплекса ПИКА-ДН 1 - электрический, для комплекса ПИКА-ДН2 - ручной.
Электрические сигналы, изменяющиеся пропорционально исследуемым параметрам, поступают в блок связи с компьютером для аналого-цифрового преобразования и обработки, с последующей передачей цифрового сигнала в компьютер для обработки его посредством программного обеспечения комплекса.

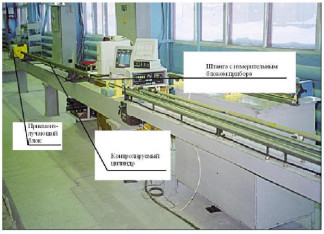

Общий вид комплекса и его составных частей приведен на рисунках 1, 2 и 3.
Программное обеспечение комплекса предназначено для обработки сигналов, получаемых через блок связи с компьютером с блока измерений и приемоизлучающего блока, для вычисления измеряемых величин и расстояний от начального сечения цилиндра до любого сечения, а также хранения и отображения полученной информации.
Таблица 1
| Наименование ПО | Идентификационное наименование метрологически значимой части ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| Программа к комплексу «ПИКА - ДН» | PikaDN | 1.4 | cfa5e136f8f92802d4f51f54ffc90add | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С». Проверка целостности ПО осуществляется путем расчета контрольной суммы по алгоритму MD5 и сравнения ее с опубликованным значением. Для защиты программного обеспечения от непреднамеренных и преднамеренных изменений настроек комплекса предусмотрена авторизация пользователей программными средствами. Доступ пользователя к работе с программой возможен лишь при правильном вводе имени и пароля.
| Наименование характеристики | ПИКА-ДН 1 | ПИКА-ДН2 |
| Диапазон диаметров контролируемых каналов цилиндров, мм | от 27 до 90 | От 180 до 275 |
| Длина измеряемых цилиндров, мм | от 4000 до 11000 | от 4000 до 5000 |
| Диапазон измерений отклонения от номинального диаметра, мм | от -1,0 до +1,0 | от -0,5 до +0,5 |
| Пределы допускаемой абсолютной погрешности при измерении внутреннего диаметра при шероховатости поверхности канала не хуже Ra 0,63 мкм, мм | ±0,015 | ±0,03 |
| Цена младшего разряда значений диаметра, мм | 0,001 | |
| Диапазон измерения отклонений от прямолинейности каналов цилиндров, мм | ± 3 | |
| Пределы допускаемой абсолютной погрешности при измерении отклонения от прямолинейности, мм | ± 0,04 | ± 0,05 |
| Время измерения на одном сечении, с, не более | 15 | |
| Напряжение питания, В | 220 ±10 % | |
| Частота питающего напряжения, Г ц | от 49 до 51 | |
| Потребляемая мощность, ВА, не более | 600 | |
| Габаритные размеры, мм, не более: - блока измерительного (диаметрхдлина) - блока приемоизлучающего (длинахширинахвысота) - блока связи с компьютером (длинахширинахвысота) - штанги (без кабеля) (длинахдиаметр) | Дх3 где Д - измеряем 600х30 300х30 12000х30 | 00, ый диаметр, мм 0х300 0х200 5000х30 |
| Масса, кг, не более: - блока измерительного - блока приемоизлучающего - блока связи с компьютером - штанги (без кабеля) | 3 20 3 8 | 3 20 3 4 |
| Климатические условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 15 до 30 75 | |
| Сведения о надежности: - средняя наработка на отказ, ч, не менее - средний полный срок службы, не менее | 4000 6 | |
наносится печатным способом в левой верхней части титульного листа Руководства по эксплуатации и графическим методом на табличку, закрепляемую на блоке приемоизлучающем комплекса.
Комплектность
Комплектность комплексов приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Кол. | Примечание |
| Стенд | ПИКА-С14. | 1 | Для контроля цилиндров с |
| Стенд | 00.000 ПИКА- | 1 | диаметром канала от 27 до 90 мм Для контроля цилиндров с |
| Блок измерительный | С10.00.000 ПИКА- | 1 | диаметром канала от 180 до 275 мм хх - номинальный диаметр |
| Штанга | ххДН.01.000 ПИКА-ДН.02.000 | 1 | измеряемого канала |
| Блок связи с компьютером | ПИКА-ДН.03.000 | 1 | |
| Блок приемоизлучающий | ПИКА-Н7.04.000 | 1 | |
| Блок питания лазера | ПИКА-БПЛ.000 | 1 | |
| Блок контрольных колец | ПИКА- | 1 | хх - номинальный диаметр |
| Приспособление для поверки | ххДН.04.000 ПИКА-С9. АТТ. | 1 | измеряемого канала |
| Кабель соединительный | 00.000 ПИКА-Н4.05.000 | 1 | Для связи приемо -излучающего |
| Кабель соединительный | ПИКА-Н4.06.000 | 1 | блока и блока связи с компьютером Для связи блока связи с |
| Кабель соединительный | ПИКА-Д6.05.000 | 1 | компьютером и курвиметра Для связи измерительного блока и |
| Компьютер с блоком | 1 | блока связи с компьютером С ОС Windows | |
| бесперебойного питания Копия пакета программ | ПИКА-ДН.ПО | 1 | На оптическом носителе |
| Формуляр | ПИКА- | 1 | |
| Руководство по эксплуатации | ДН.00.000ФО ПИКА-ДН.00.000 | 1 | |
| Методика поверки | РЭ МП 06-233-2013 | 1 |
осуществляется по документу МП 06-233-2013 «ГСИ. Комплексы измерительные для измерения внутреннего диаметра и отклонений от прямолинейности каналов цилиндров ПИКА-ДН. Методика поверки».
Перечень эталонов, используемых при поверке:
- длинномер горизонтальный Labconcept Premium 500; погрешность измерения длины ±(0,15+L/2000) мкм
- меры длины концевые плоскопараллельные номинального размера 2 мм, 4 мм, 6 мм и 8 мм 3 класса ГОСТ 9038-90, 2 комплекта (ПИКА-ДН1) или два индикатора часового типа ИЧ10 ГОСТ 577-78 (ПИКА-ДН2)
- набор контрольных колец номинальных внутренних диаметров, близким по значениям к номинальному диаметру измерительного блока и крайним значениям диапазона измерений отклонений от номинального диаметра. Погрешность измерения действительного значения диаметра контрольных колец в пределах ±0,003 мм (ПИКА-ДН1) и ±0,005 мм (ПИКА ДН2);
- два микрометрических винта (ПИКА-ДН2).
Методика измерений представлена в разделе 2.3 руководства по эксплуатации ПИКА-ДН.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным для измерения внутреннего диаметра и отклонений от прямолинейности каналов цилиндров ПИКА-ДН
1 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2 ГОСТ 8.420-2002. ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности.
3 ТУ 443100-015-12029345-12 Комплексы измерительные для измерения внутреннего диаметра и отклонений от прямолинейности каналов цилиндров ПИКА-ДН. Технические условия.
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
