Комплексы для измерения параметров воздушного потока МВ-22, 54141-13

Назначение

Комплексы для измерения параметров воздушного потока МВ-22 (далее - комплексы МВ-22) предназначены для измерений температуры, относительной влажности, скорости воздушного потока и автоматического непрерывного контроля параметров воздушного потока в вентиляционных системах различных устройств и сооружений.

Описание

Конструктивно в состав комплексов МВ-22 входят: датчик скорости воздушного потока ДС, датчик температуры и влажности воздушного потока ДТВ, устройство обработки и вывода информации УОВ, комплект кабелей.

ДС представляет собой кронштейн, на котором установлены два съемных акустических излучателя АИ1, АИ2, разъемы для подключения кабелей связи. Кронштейн крепится к верхней части УОВ. ДС предназначены для измерений параметров воздушного потока и передаче их в УОВ.

ДТВ представляет собой корпус цилиндрической формы. В верхней части расположена розетка РС7 в кожухе для подключения ДТВ к УОВ. В качестве первичного преобразователя используется полупроводниковый датчик HIH-3602-С фирмы Honeywell, выполненный в пластмассовом корпусе с открытым кристаллом.

УОВ представляет собой корпус цилиндрической формы, выполненный из антикоррозийной нержавеющей стали. В нижней части цилиндра расположены два высокочастотных разъема для подключения кабелей связи от АИ1 и АИ2, вилка РС7 для подключения ДТВ и вилка РС4 для подключения кабеля связи с ПК и источником питания.

УОВ предназначено для приема сигналов от датчиков, обработки и передачи информации в персональный компьютер (ПК).

В состав УОВ входят: модуль микропроцессорный, модуль аналоговый, модуль интерфейса, кросс-плата.

Принцип действия комплексов МВ-22 основан на преобразовании измеренных параметров в электрические сигналы и дальнейшей их обработке.

Электрические сигналы от датчиков поступают в УОВ, где происходит расчет физических значений параметров по индивидуальным градуировочным характеристикам и формирование массива данных (температура, влажность, скорость воздушного потока).

Сформированный массив данных в автоматическом режиме с периодичностью не менее

1 с и скользящим осреднением за 30 с передается по кабелю связи длиной до 1 км в ПК через интерфейс RS485.

Формат сообщения содержит: температуру воздушного потока (хх,хх,°С); влажность воздушного потока (хх,х, %); скорость воздушного потока (хх,хх, м/с).

Внешний вид комплексов МД-22, места пломбирования от несанкционированного доступа и нанесения знака утверждения типа, приведен на рисунке 1.

Пломбированию от несанкционированного доступа подвергается УОВ комплекса МВ-22. Пломбирование выполнено битумной мастикой в месте крепления ДС к УОВ (на рисунке 1 обозначено *).

Знак утверждения типа наносится на табличку, закрепленную на УОВ (на рисунке 1 обозначено **).

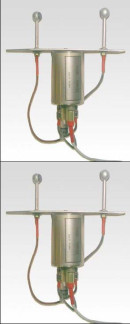

1 — ДС; 2 — ДТВ; 3 — УОВ *- место пломбирования от несанкционированного доступа **- место нанесения знака утверждения типа

Рисунок 1 - Внешний вид комплекса МВ-22 и места пломбирования от несанкционированного доступа и нанесения знака утверждения типа

Программное обеспечение

Программное обеспечение (ПО) «mv22_mdb» комплексов МВ-22 предназначено для приема, обработки информации и передачи в ПК. Сязь с внешними устройствами реализована по двухпроводной последовательной линии передачи данных RS485 по протоколу MODBUS RTU.

Программное обеспечение записано в энергонезависимой памяти микроконтроллера

УОВ и не подвергается модификации в процессе эксплуатации комплексов МВ-22. Идентификационные данные (признаки) ПО указаны в таблице 1.

Таблица 1

Специальных средств защиты метрологически значимой части ПО комплексов МВ-22 не требуется. Программное обеспечение комплексов МВ-22 записано в нестираемом ПЗУ, что исключает возможность удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных данных.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений и пределы допускаемых погрешностей представлены в таблице 2.

Напряжение питания от источника постоянного тока, В.....................от 11,94 до 12,06.

Ток потребления в режиме измерения, мА, не более.............................................100.

Габаритные размеры, мм, не более:

-    УОВ (диаметр x длина)............................................................................70 x 110;

-    ДС (длина х высота х ширина).............................................................160 х 80 х 20;

-    ДТВ (диаметр x длина).........................................................................22 х 70.

Масса, кг, не более:

-    УОВ......................................................................................................0,3;

-    ДС........................................................................................................0,1;

-    ДТВ.......................................................................................................0,1.

Рабочие условия эксплуатации:

-    температура окружающей среды, °С..........................................от минус 40 до 60;

-    относительная влажность воздуха при температуре 35 °С, %..............................до 98;

-    атмосферное давление, кПа (мм рт. ст.).....................от 84,0 до 106,7 (от 630 до 800).

Знак утверждения типа

Знак утверждения типа наносится методом гравировки на табличку, закрепленную на УОВ и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят: комплекс для измерения параметров воздушного потока МВ-22 - 1 компл., розетка РС4ТВ АВО.364.047ТУ - 1 шт., руководство по эксплуатации -

1 шт., формуляр - 1 шт., методика поверки - 1 шт.

Поверка

осуществляется по документу ШРЯИ.416136.007 ИС «Инструкция. Комплексы для измерения параметров воздушного потока МВ-22. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 18.06.2012 г.

Основные средства поверки:

-    измеритель температуры ИТ-2 ИЛАН.411622.001ТУ (регистрационный № 33784-07), диапазон измерений температуры от минус 50 до 70 °С, пределы допускаемой погрешности измерений температуры ± 0,015 °С;

-    климатическая камера тепла, холода и влажности типа ЗИКО КХТВ-240, диапазон воспроизводимой влажности от 10 до 100 %, диапазон воспроизводимых температур от минус 70 до 90 °С;

-    термогигрометр ИВА-6Б2 (регистрационный № 46434-11), диапазон измерений влажности от 0 до 98 %, погрешность измерений влажности ± 1,0 %.

-    горизонтальная аэродинамическая труба (регистрационный № 22834-02), диапазон задаваемых скоростей от 0,2 до 80 м/с, пределы допускаемой погрешности измерений скорости

± 1,5 %;

-    анемометр портативный акустический АПА-1/3 (регистрационный №46434-11), диапазон измерений от 0,1 до 20,0 м/с, пределы допускаемой погрешности измерений ± (0,07 + 0,1V) м/с, где V - воспроизводимая скорость воздушного потока;

-    трубка Пито Прандтля эталонная (регистрационный №37482-08), диапазон измерений от 5 до 60 м/с, погрешность определения коэффициента трубки ± 1,5 %;

-    измеритель давления цифровой ИДЦ-2 (регистрационный № 25320-03), диапазон измерений от 0,2 до 10 кПа, пределы допускаемой погрешности измерений ± 0,05 %.

Сведения о методах измерений

Руководство по эксплуатации ШРЯИ.416136.007 РЭ.

Нормативные и технические документы, устанавливающие требования к комплексам для измерения параметров воздушного потока МВ-22

ШРЯИ.416136.007 ТУ «Комплекс для измерения параметров воздушного потока МВ-22. Технические условия».

Рекомендации к применению

Деятельность в области обороны и безопасности государства, деятельность по обеспечению безопасности при чрезвычайных ситуациях.
