Установки измерительные Сатурн-М, 54142-13

Назначение

Установки измерительные «Сатурн-М» (далее - установки) предназначены для непрерывных или дискретных измерений расходов и количества компонентов, полученных в результате сепарации продукции нефтяных скважин, а также индикации, архивирования, обработки и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла в соответствии с ГОСТ Р 8.615-2005.

Описание

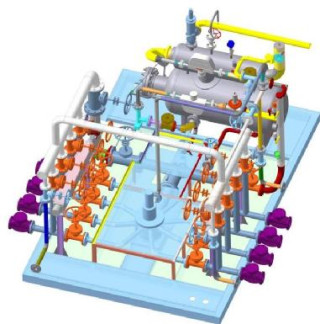

В состав установки входят:

-    блок технологический (далее - БТ);

-    блок контроля и управления (далее - БК).

БТ предназначен для размещения, укрытия и обеспечения условий нормальной работы технологического оборудования и средств измерений (далее - СИ) установки.

В БТ размещены:

-    сепаратор (далее - ЕС), служащий для отделения газа от жидкости (водонефтяной

смеси);

-    устройство распределительное (далее - УР), служащее для поочередного подключения одной из нефтяных скважин к ЕС, а остальных - к выходному коллектору переключателем скважин многоходовым (далее - ПСМ);

-    трубопроводная обвязка, служащая для соединения выходов ЕС по газу и жидкости с выходным коллектором, а входа ЕС - с УР;

-    система регулирования уровня жидкости в ЕС, служащая для управления процессом накопления жидкости в ЕС и его опорожнения, а также для управления перепадом давления между ЕС и коллектором в зависимости от высоты уровня жидкости в ЕС;

-    система измерений количества жидкости и газа;

-    СИ давления, температуры и гидростатического давления (при необходимости).

Система регулирования уровня жидкости в ЕС содержит:

-    уровнемер (датчик гидростатического давления, поплавок и др.);

-    запорную и запорно-регулирующую арматуру (клапаны, заслонки, регуляторы расхода и др.) в газовой (далее - РРГ) и в жидкостной (далее - РРЖ) линиях. Состояния РРГ и РРЖ определяются либо заданной высотой уровня жидкости в ЕС, либо перепадом давления между ЕС и коллектором.

Установка имеет измерительную линию сырой нефти и измерительную линию газовой фазы продукции скважин.

В измерительной линии сырой нефти производятся измерения:

-    массы сырой нефти - счетчиками-расходомерами массовыми Micro Motion, модификации F, CMF (номер в Госреестре СИ РФ 45115-10), или расходомерами массовыми Promass (номер в Госреестре СИ РФ 15201-11), или счетчиками-расходомерами массовыми кориолисовыми ROTAMASS, модификации RCCT, RCCS/RCCF, RCCS/RCCR, модели 30-39 (номер в Госреестре СИ РФ 27054-09);

-    содержания воды - влагомером сырой нефти ВСН-АТ (номер в Госреестре СИ РФ 42678-09) или влагомером сырой нефти ВСН-2 (номер в Госреестре СИ РФ 24604-12);

-    температуры и давления сырой нефти.

В измерительной линии газовой фазы продукции скважин производятся измерения:

-    объёмного расхода и объёма нефтяного газа, выделившегося в результате сепарации - счетчиками-расходомерами массовыми Micro Motion, модификации F, CMF (номер в Госреестре СИ РФ 45115-10), или расходомерами массовыми Promass (номер в Госреестре СИ РФ 15201-11);

-    температуры и давления нефтяного газа, выделившегося в результате сепарации.

В качестве устройства обработки информации применяется устройство распределенного ввода-вывода Simatic ET200 (номер в Госреестре СИ РФ 22734-11), которое размещается в отдельном шкафу. Для ограничения доступа, шкаф запирается на ключ. Доступ к программному обеспечению устройства обработки защищен паролем. Устройство обработки информации обеспечивает обработку измерительной информации, получаемой от измерительных приборов, входящих в состав установки, формирование отчетов измерений, управление процессом измерений и передачу результатов измерений в компьютерную сеть.

В установке предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя). Схемы пломбировки СИ в составе установки в соответствии с МИ 3002-2006.

Обозначение установки при заказе:

Программное обеспечение

Обработка сигналов устройством распределенного ввода-вывода Simatic ET200 выполняется с помощью программного обеспечения (ПО) «Система измерений количества жидкости и газа R-AT-MM». Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерений объёмного расхода свободного газа (приведенного к стандартным условиям), м1/ч

Пределы допускаемой относительной погрешности при измерении объёма газа (приведенного к стандартным условиям), % Диапазон измерений массового расхода жидкости, т/ч Пределы допускаемой относительной погрешности при измерении массы жидкости, %

Пределы допускаемой относительной погрешности при измерении массы нефти в диапазоне объёмной доли воды в жидкости от 0 до 70 % включ., %

Пределы допускаемой относительной погрешности при измерении массы нефти в диапазоне объёмной доли воды в жидкости св. 70 до 95 % включ., %

Пределы допускаемой относительной погрешности при измерении массы нефти в диапазоне объёмной доли воды в жидкости св. 95 до 98 % включ., %

Количество входов для подключения скважин Рабочая среда на входе установки- продукция нефтяных скважин с основными параметрами:

-    избыточное рабочее давление, МПа

-    температура, оС

-    обводнённость сырой нефти, %, не более Условия эксплуатации:

-    диапазон относительной влажности окружающей, %

-    диапазон температур окружающего воздуха, °С Напряжение питания от сети переменного тока с частотой питания (50±1) Гц, В

Потребляемая мощность, кВА, не более Г абаритные размеры (ширина, длина, высота), мм:

-    БТ

-    БК

от 6 до 130 000.

±5.

от 4 до 250. ±2,5.

±6.

±15.

По методике измерений.

от 1 до 14

от 0,2 до 16; от минус 5 до плюс 90;

98.

от 30 до 90; от минус 40 до плюс 60.

380 +37; 220 +22.

10.

8160х3250х3400; 3140 х 3250 х2640.

Масса, кг, не более:

-    БТ

-    БК

15000;

2500.

10.

Средний срок службы, лет

Знак утверждения типа

наносят на титульные листы эксплуатационной документации установки типографским способом и на функциональные блоки установки в виде наклейки.

Комплектность

В комплект поставки установки входят

-    блок технологический

1 шт. 1 шт. 1 компл. 1 компл. 1 экз.

-    блок контроля и управления

-    комплект ЗИП

-    эксплуатационная документация

-    методика поверки

Поверка

осуществляется по документу МЦКЛ.0111 МП «Установки измерительные «Сатурн-М». Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 22.03.2013 г.

Основные средства поверки:

-    установка поверочная УПР-АТ (номер в Госреестре СИ РФ 50508-12), массовый расход жидкости от 5 до 10000 т/сут, объёмный расход газа в нормальных условиях от 0 до 2000000 м3/сут, пределы допускаемой относительной погрешности при измерении массы и массового расхода жидкости ± 0,15%, пределы допускаемой относительной погрешности при измерении объёма и объёмного расхода газа ± 0,5%;

-    другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав установки.

Сведения о методах измерений

изложены в документах «Масса нефти сырой обезвоженной в продукции нефтяных скважин. Методика измерений с использованием установок измерительных «Сатурн», ФР.1.29.2010.07947, «Объём свободного попутного газа в продукции нефтяных скважин». Методика измерений с использованием установок измерительных «Сатурн», ФР.1.29.2010.07948 и в руководстве по эксплуатации «Установки измерительные «Сатурн». АРГ-0350.723.1723.12 РЭ.

Нормативные документы, устанавливающие требования к установкам измерительным «Сатурн-М»

1    ГОСТ Р 8.615-2005. «ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования».

2    ГОСТ 8.510-2002. «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».

3    ТУ 3667-002-97304994-2009. «Установки измерительные «Сатурн».

Рекомендации к применению

выполнение государственных учетных операций.
