Колонки для отпуска сжатого природного газа Шельф ... CNG, 54143-13

Назначение

Колонки для отпуска сжатого природного газа “Шельф...CNG” (далее - колонки) предназначены для заправки автотранспортных средств сжатым природным газом для автомобильного транспорта по ГОСТ 27577-2000 (далее - газ), измерения массы отпущенной дозы, вычисления объема отпущенной дозы газа (в некоторых модификациях), приведенного к стандартным условиям, вычисления стоимости отпущенной дозы и суммарного учета отпущенного газа в единицах массы или объема в дистанционном или ручном режиме на автомобильных газонаполнительных станциях.

Описание

Принцип действия основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, колеблющейся с постоянной частотой. Корио-лисовы силы вызывают поперечные колебания входной и выходной сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Колонки состоят из основных блоков, количество которых зависит от исполнения:

-    расходомеров-счетчиков кориолисовых;

-    фильтров;

-    электронных блоков с электронным отсчетным устройством;

-    электронных счетчиков суммарного учета отпущенного газа;

-    клеммных коробок;

-    блоков клапанов.

Газ в газовую систему колонок подается компрессором или из аккумуляторов, (не входящие в состав колонок) по газовому трубопроводу и поступает в расходомер-счетчик кориолисовый.

Расходомер-счетчик кориолисовый выдает электрический сигнал, пропорциональный массе газа, прошедшей через него. Этот сигнал поступает в электронный блок, преобразуется в цифровую форму и обрабатывается по заданному алгоритму.

Электронный блок вырабатывает сигналы управления колонками и вычисляет объем и стоимость дозы отпущенного газа.

На электронном отсчетном устройстве колонок модификаций с условным обозначением «ШЕЛЬФ 100-1 CNG» и «ШЕЛЬФ 100-2 CNG» индицируется масса выданного газа, плотность газа, давление газа во время заправки, объем газа, приведенного к стандартным условиям, цена и стоимость отпущенной дозы газа. Модификации с условным обозначением «ШЕЛЬФ 100-1М CNG» и «ШЕЛЬФ 100-2М CNG» имеют индикацию массы, цены и стоимости отпущенной дозы.

Суммарный учет выданного газа осуществляется электронным счетчиком.

Электронные блоки колонок имеют унифицированный исходящий кодовый сигнал и могут функционировать с комплексами электронных средств учета и управления колонками и специализированными кассовыми аппаратами.

Заправка автомобилей газом производится через газозаправочный шланг, оснащенный разрывной муфтой и муфтой для подключения к газовой системе автомобиля.

Колонки имеют две модификации - для отпуска газа в единицах массы или объема, а также два исполнения - для одновременного обслуживания одного или двух потребителей.

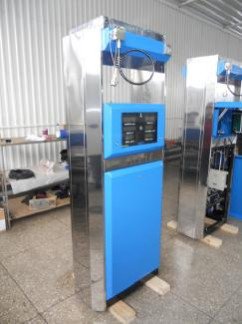

Внешний вид колонок приведен на Рис. 1.

Программное обеспечение выполняет вычисление стоимости отпущенного газа.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «С».

Технические характеристики

Знак утверждения типа

наносится на фирменную табличку колонок способом офсетной печати и на эксплуатационную документацию типографским способом.

Комплектность

Поверка

осуществляется по документу МП 54143-13 «Колонки для отпуска сжатого газа Шельф...CNG. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 23.05.2013 г.

Основное поверочное оборудование:

-    весы электронные КСС300 ГР№ 45158-10, диапазон измерений до 200 кг, пределы допускаемой погрешности ±20 г;

-    термометр лабораторный ТЛ 5 №2 ГР № 299-11, диапазон измерений от минус 30 °С до плюс 70 °С, цена деления 0,5 °С;

-    секундомер СОПпр ГР № 11519-11, диапазон измерений от 0 с до 60 с, Ц.Д. 0,2 с.;

-    психрометр аспирационный МВ-4М-2М, ГР № 10069-11 диапазон измерений температуры воздуха: от минус 25 °С до плюс 50 °С, пределы допускаемой погрешности термометров после введения поправок, °С, не более ±0,1 °С.

Сведения о методиках (методах) измерений приведены в документе «Колонки для отпуска сжатого газа Шельф. CNG» Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к колонкам для отпуска сжатого газа Шельф...CNG:

ТУ У 33.2-30838462-004-2007 «Колонки для отпуска сжатого газа Шельф.. .CNG» Технические условия»

Рекомендации к применению

Осуществление торговли и товарообменных операций
