| Номер в госреестре | 54148-13 |
| Наименование СИ | Установка поверочная средств измерений счетной концентрации легких аэроионов |
| Обозначение типа СИ | РЭКЛА-1 |
| Изготовитель | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка поверочная средств измерений счетной концентрации лёгких аэроионов «РЭКЛА-1» (далее - установка) предназначена для генерирования легких аэроионов и измерений их счётной концентрации с целью передачи размера единицы этой величины средствам измерений (далее - СИ).
Принцип действия установки основан на создании среды сравнения путем ионизации воздуха и последующем сличении концентрации легких аэроионов, измеренной поверяемым СИ и эталонным СИ, входящим в состав установки.
Конструктивно установка состоит из системы подачи, очистки и деионизации воздуха (СПОД) с измерителем расхода воздуха, двух эталонных счётчиков лёгких аэроионов «Сапфир-ЗМ» и «МАС-01», генератора лёгких аэроионов (ГЛИ), переходника от ГЛИ к счетчикам аэроионов и вспомогательных устройств. Работа установки заключается в следующем: воздух, очищенный от микрозагрязнений (пыли, аэрозольных частиц и паров масел) и деионизированный в СПОД, пропускается через ГЛИ, где ионизируется от источников ионизирующего излучения (ИИИ) с целью получения нужных значений концентрации легких аэроионов во всем диапазоне измерений поверяемых СИ за счет применения кассет с ИИИ разной активности и заслонок с отверстиями разного размера. Счетная концентрация легких аэроионов в полученной воздушной среде сравнения на выходе ГЛИ измеряется поверяемым СИ и сравнивается с показаниями эталонного счетчика установки. Управление режимом работы установки осуществляется вручную, снятие показаний - визуальное.
Конструкция установки обеспечивает защиту от несанкционированного доступа к рабочим частям установки, воздействие на которых могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографических наклеек на места возможного доступа к рабочим частям установки.

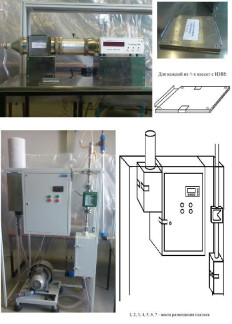

Фотография общего вида установки и мест размещения наклеек для предотвращения несанкционированного доступа приведены на рисунке 1.
м |ю
Метрологические и технические характеристики установки приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значения характеристики |
| Диапазон счетных концентраций положительных и отрицательных лёгких аэроионов с подвижностью от 5 10-5 до 2,5 10-4 м2В-1с-1, см-3 | от 102 до 10б |
| Поддиапазоны воспроизведения значений счетной концентрации легких аэроионов, см-3 | 2 2 s2 ъ ^ ГО СП 2 (N о" || Л | '7 s ® ч®© S wCCOoC 2 |
| Пределы допускаемой относительной погрешности измерений счетной концентрации лёгких аэроионов, % | ± 20 |
| Собственный фон концентрации легких аэроионов, см-3, не более | 50 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В: - установки - СПОД | (220 ± 22)В (з80 ± 38) В |
| Потребляемая мощность, кВ А, не более | 1 |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Срок службы, лет, не менее | 2 |
| Габаритные размеры установки (длинахширинахвысота), мм, не более | 3120 х 700 х 2000 |
| Габаритные размеры составных частей установки (длинахширинахвысота), мм, не более: — СПОД с измерителем расхода воздуха — генератор легких ионов — счётчик аэроионов малогабаритный МАС-01 — счётчик аэроионов Сапфир-ЗМ — держатель с преобразователем расхода воздуха в линейную скорость — подставка для держателя (с анемометром) для проверки расхода в счетчике ионов МАС-01 — стол для поверки счетчиков и размещения генератора аэроионов — стол для тестирования счетчиков и размещения преобразователя расхода воздуха | 1100 х 550 х 2025 530 х 110 х 245 105 х 55 х 190 245 х 170 х 235 160 х 160 х 250 250 х 210 х 230 1200 х 700 х 1220 805 х 705 х 730 |
| Суммарная масса, кг, не более | 170 |
| Рабочие условия применения установки: | |
| — температура окружающего воздуха, °С | от 15 до 25 |
| — относительная влажность воздуха, % | от 30 до 80 |
| — атмосферное давление, кПа | от 96 до 104 |
Знак утверждения типа наносится на верхнюю стенку генератора легких аэроионов по технологии предприятия-изготовителя и на титульные листы эксплуатационной документации типографским способом.
Комплект поставки установки приведен в таблице 2.
| Наименование | Обозначение | Количество, шт. | Примечание |
| 1 Установка поверочная средств измерений счетной концентрации лёгких аэроионов - рабочий эталон «РЭКЛА-1» в составе: | РЭКЛА-1 | 1 | |
| - система подачи, очистки и деионизации воздуха (с измерителем расхода воздуха) | СПОД | 1 | |
| - генератор лёгких аэроионов (с подставкой) с набором из 4 кассет (с заслонками) и источниками Pu-239 типа 3П9 | ГЛИ | 1 | |
| - счетчик аэроионов малогабаритный | МАС-01 | 1 | |
| - счетчик аэроионов (с подставкой) | Сапфир-3М | 1 | |
| - секундомер электронный - переходники для присоединения ГЛИ к счетчикам и к выходу СПОД - преобразователь расхода воздуха в линейную скорость (на основе термоанемометра) | СОСпр-2б-2-010 | 1 2 1 | |
| - радионуклидные источники ионизирующего излучения типа 3П9 на основе Pu-239 | ИИИ | 4 | Перечень ИИИ в Приложении А |
| - стол для размещения ГЛИ и поверки счетчиков аэроионов | Ст. 1 | 1 | С металлическим покрытием и заземлением |
| - стол для тестирования счетчиков ионов и размещения преобразователя расхода воздуха | Ст. 2 | 1 | С металлическим покрытием и заземлением |
| 2 Руководство по эксплуатации | 651-13-005 РЭ | 1 | |
| 3 Паспорт | 651-13-005 ПС | 1 | |
| 4 Методика поверки | 651-13-005 МП | 1 |
осуществляется по документу 651-13-005 МП «Инструкция. Установка поверочная средств измерений счетной концентрации лёгких аэроионов «РЭКЛА-1». Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 20.05 2013 г.
Основные средства поверки:
- государственный первичный эталон единиц объёмной плотности электрического заряда ионизированного воздуха и счётной концентрации аэроионов ГЭТ 177-2010 (погрешность
о
воспроизведения единицы счётной концентрации легких аэроионов в диапазоне от 10 до 1,21012 м-3: НСП не более 4,0 % при Р = 0,99; СКО не более ± 4,0 %);
- счетчик газа вихревой Метран-331 (рег. № 23191-09): диапазон измерений объемного расхода воздуха от 100 до 300 м3/ч, пределы допускаемой относительной погрешности измерений объёмного расхода воздуха ± 1 %;
- счетчик аэроионов Сапфир-3М (рег. № 42974-09): диапазон измерений счетной концентрации аэроионов 2108...11012 м-3, пределы допускаемой основной погрешности ± 20 %.
Установка поверочная средств измерений счетной концентрации лёгких аэроионов «РЭКЛА-1». Руководство по эксплуатации. 651-13-005 РЭ.
Нормативные документы, устанавливающие требования к установке поверочной средств измерений концентрации лёгких аэроионов «РЭКЛА-1»
ГОСТ Р 8.646-2008. ГСИ. Государственная поверочная схема для средств измерений объемной плотности электрического заряда ионизированного воздуха и счетной концентрации аэроионов.
Осуществление мероприятий государственного контроля (надзора), выполнение работ и оказание услуг по обеспечению единства измерений.
