| Номер в госреестре | 54156-13 |
| Наименование СИ | Отвертки моментные динамометрические |
| Обозначение типа СИ | Stahlwille Torsiometer 760 |
| Изготовитель | "Eduard Wille GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 30.05.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 предназначены для воспроизведения крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Принцип работы отверток моментных динамометрических Stahlwille TORSIOMETER 760 основан на преобразовании упругим элементом усилия на рукоятке в пропорциональное линейное перемещение.
Отвертки моментные динамометрические Stahlwille TORSIOMETER 760 состоят из корпуса, рукоятки, шкалы с указателем, отградуированной в единицах измерения крутящего момента силы, и внутреннего гнезда для установки шлицевой насадки.
Выпускаемые модификации различаются диапазоном измерений крутящего момента силы.
Опломбирование отверток моментных динамометрических Stahlwille TORSIOMETER 760 не производится, ограничение доступа обеспечивается конструкцией самой отвертки, которая может быть вскрыта только при помощи специального инструмента.

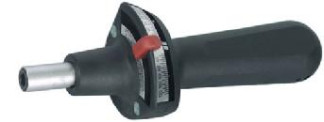

Общий вид отверток моментных динамометрических Stahlwille TORSIOMETER 760
| Диапазон измерений, Нм | Пределы допускаемой относительной погрешности, % | Цена деления шкалы, Нм (сНм) | Размер внутреннего шестигранника, мм | Масса, г, не более | Г абаритные размеры, мм, не более: длина |
| 0,15 - 0,75 | ±4 | 0,025 (2,5) | 6,3 | 225 | 185 |
| 0,3 - 1,50 | 0,05 (5) | 6,3 | 225 | 185 | |
| 0,6 - 3,0 | 0,1 (10) | 6,3 | 230 | 185 | |
| 1,2 - 6,0 | 0,2 (20) | 6,3 | 230 | 185 |
Наработка на отказ - не менее 5000 циклов.
Диапазон рабочей температуры для всех моделей от -20°С до + 60°С.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус отверток моментных динамометрических Stahlwille TORSIOMETER 760.
Лист № 2 Всего листов 2
| Наименование | Кол-во |
| Отвертка моментная динамометрическая Stahlwille TORSIOMETER 760 | 1 |
| Руководство по эксплуатации | 1 |
| Футляр | 1 |
Осуществляется по документу МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Методика измерений приведена в документе: «Отвертки моментные динамометрические Stahlwille TORSIOMETER 760. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к отверткам моментным динамометрическим Stahlwille TORSIOMETER 760
1. ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»;
2. Техническая документация «EDUARD WILLE GmbH & Co. KG», Германия.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 593 |
| Поверителей | 37 |
| Актуальность данных | 17.09.2024 |
