Комплексы технических средств систем автоматического регулирования СИНТЕК, 54164-13

Назначение

Комплексы технических средств систем автоматического регулирования "СИНТЕК" (далее - комплексы) предназначены для измерения сигналов от первичных измерительных преобразователей в виде силы и напряжения постоянного тока, сопротивления, импульсных последовательностей, а также для формирования аналоговых сигналов управления силы и напряжения постоянного тока.

Описание

Принцип действия измерительных каналов комплекса заключается в аналого-цифровом преобразовании входных сигналов модулями ввода в цифровые коды, которые затем поступают на программируемый логический контроллер; измеренные значения сигналов индицируются на жидкокристаллическом дисплее в единицах технологического параметра. Часть полученных цифровых кодов используется для формирования выходных аналоговых сигналов силы и напряжения постоянного тока.

Комплекс относится к программируемым проблемно-ориентированным изделиям с переменным составом функциональных устройств, модулей и блоков. Конфигурация комплекса по составу оборудования, его количеству, требованиям к функциям определяется заказом.

Измерительные каналы (ИК) комплекса строятся на базе программируемых логических контроллеров. ИК состоят из промежуточных измерительных преобразователей и модулей ввода/вывода и осуществляют измерение входных сигналов, формирования сигналов управления, обмен информацией по промышленным протоколам. Количество входных/выходных аналоговых каналов ИК комплекса определяется заказом, но не более 1984.

Конструктивно в комплекс входят:

-    шкафы (стойки, щиты) УСО (ЛТМ) - комплектные устройства, предназначенные для размещения, электрического соединения и защиты от внешних воздействий промежуточных измерительных преобразователей и программируемых контроллеров комплекса;

-    шкафы (стойки, щиты) силовые, предназначенные для распределения электрической энергии между потребителями, а также для коммутации цепей исполнительных элементов;

-    шкафы (стойки, щиты) приборные, предназначенные для размещения, электрического соединения и защиты от внешних воздействий первичных измерительных преобразователей и прочих приборов и оборудования комплекса;

-    шкафы (щиты) коммуникационные, предназначенные для организации информационного обмена между несколькими каналами связи с различными протоколами и интерфейсами.

-    программно-аппаратные средства (компьютеры, серверы, принтеры, вычислительная

сеть);

-    сервисные средства и программное обеспечение.

Шкафы (стойки, щиты) УСО (ЛТМ) с промежуточными преобразователями и контроллерами снабжены системой регулирования температурного режима.

Комплексы предназначены для использования вне взрывоопасных зон промышленных объектов.

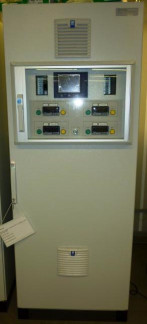

Шкаф с открытой передней дверью

Шкаф с закрытой передней дверью

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Встроенное ПО контроллеров комплексов технических средств систем автоматического регулирования "СИНТЕК", предназначенное для конфигурирования и управления работой модулей, не влияет на метрологические характеристики средства измерений (метрологические характеристики контроллеров нормированы с учетом ПО).

Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита от несанкционированного доступа выполняется путем применения замковых устройств на дверцах шкафов.

Уровень защиты - "С" по МИ 3286-2010

Технические характеристики

Диапазоны измерений напряжения постоянного тока

( группы 4,5,6), В..........................................................................от минус 10 до10

от минус 5 до 5 от 0 до 5 от 0 до10

Диапазоны измерений силы постоянного тока (группы 1,2,3), мА...................................

Диапазон измерений сопротивления

(группы 7,8), Ом.............................................................................. от 0 до 1000

Максимальная частота входных импульсных последовательностей

(группа 9), кГц, не более................................................................................500

Диапазоны формирования силы постоянного тока

(группы 10,11), мА................................................................................от 0 до 20

от 4 до 20

Диапазоны формирования напряжения постоянного тока

( группа 12), В............................................................................ от минус 10 до10

от минус 5 до 5

Пределы допускаемых (приведенных, абсолютных - в зависимости от вида нормирования) погрешностей измерений приведены в таблицах по группам:

Группа 3. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей).

Группа 4. Пределы допускаемой приведенной по-

грешности модулей

Группа 6. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей)

Группа 8. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей)

Группа 9. Пределы допускаемой абсолютной погрешности модулей, имп

Группа 11. Пределы допускаемой приведенной погрешности модулей (с учетом погрешности промежуточных преобразователей)

Группа 12. Пределы допускаемой приведенной погрешности модулей

Мощность, потребляемая одним шкафом комплекса, В-А, не более..................750

Напряжение питания......................................................................220 В, 50 Гц

Срок службы, лет, не менее.........................................................................10

Средняя наработка на отказ, ч............................................................... 10000

Рабочие условия эксплуатации ИК комплекса:

-    диапазон температуры окружающего воздуха, оС..................................от 15 до 25

-    относительная влажность окружающего воздуха при 25 оС

без конденсации влаги, %, не более.........................................................80

-    диапазон атмосферного давления, кПа...............................................от 84 до 106

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на боковые панели шкафов (стоек, щитов) УСО (ЛТМ) в виде наклейки.

Комплектность

В комплект поставки входит:

-    комплекс (спецификация определяется заказом);

-    руководство по эксплуатации ВКПЕ.420140.002.РЭ;

-    комплект служебного ПО на СД диске;

-    комплект ЗИП;

-    методика поверки МП2064-0074-2013.

Поверка

осуществляется по документу МП2064-0074-2013"Комплексы технических средств систем автоматического регулирования "СИНТЕК". Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в мае 2013 г.

Перечень основных средств поверки:

-    калибратор- измеритель унифицированных сигналов эталонный ИКСУ -2000 воспроизведение напряжения постоянного тока, диапазон от 0 до 12 В, ± 4 мВ; воспроизведение силы постоянного тока, диапазон от 0 до 25 мА, ± (2 10-4I +2) мкА; измерение напряжения постоянного тока, диапазон от 0 до 120 В, ± 30 мВ; измерение силы постоянного тока, диапазон от 0 до 25 мА, ± (2 10-4 I +2) мкА;

-    магазин сопротивления Р4831, от 10-2 до 10б Ом, кл.0,02;

-    генератор импульсов Г5-66, диапазон периода повторения Т от 1 до 9,910 мкс,

± 0,003 Т;

-    частотомер электронно-счетный Ч3-85/3, от 0,1 Гц до100 МГц,

5р = (50 +5зап+7*10 9Дсч.).

Сведения о методах измерений

приведены в документе " Комплексы технических средств систем автоматического регулирования "СИНТЕК". Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к комплексам технических средств систем автоматического регулирования "СИНТЕК"

1.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16... 30 А.

2.    ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3.    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений

времени и частоты.

4.    ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

5.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин.

Общие технические условия.

6.    Технические условия ТУ 4389-010-89877517-2013.

Рекомендации к применению

осуществление контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем).
