| Номер в госреестре | 54167-13 |
| Наименование СИ | Устройства весоизмерительные для выдачи доз компонентов топлива |
| Обозначение типа СИ | УВД |
| Изготовитель | ООО "ЭЛВЕС", г.Москва; ЗАО "ЭЛВЭС", г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 11.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
У стройства весоизмерительные для выдачи доз компонентов топлива УВД (далее -устройства) предназначены для взвешивания массы компонента топлива (КТ) в режиме статического взвешивания и для выполнения работ по выдаче установленных доз при заправке изделий.

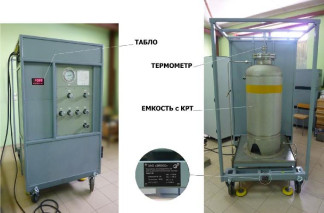

Конструктивно грузоприемное устройство УВД состоит из следующих компонентов:
- рамы, выполняющей функцию объединяющего элемента конструкции;
- платформы, с установленными на ней противопроливным поддоном и емкостью с компонентом топлива;
- арретирующих узлов, защищающих тензометрический датчик при перемещениях грузоприемного устройства УВД;
- щита выдачи, предназначенного для управления выдачей доз компонента в изделие;
- блока АЦП;
- табло;
- емкости, предназначенной для приема и выдачи гептила (или окислителя).
В устройствах УВД используются датчики весоизмерительные тензорезисторные PW12BC3-MR (Госреестр № 21172-09), фирмы "Hottinger Baldwin Messtechnik GmbH", Герма-
ния.
Рабочее место оператора Стойка управления
Принцип действия устройств основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика (далее датчика), возникающей под действием силы тяжести взвешиваемого топлива, в аналоговые электрические сигналы, изменяющиеся пропорционально массе взвешиваемого компонента топлива. Аналоговые сигналы поступают на входы блока АЦП, где преобразуются в цифровой код. Полученный цифровой код поступает на вход весового терминала (далее ВТ), расположенного в стойке управления УВД, где обрабатывается и в удобном для оператора виде выдается на табло ВТ, а также по последовательному интерфейсу передается в системный блок персонального компьютера (далее ПК). Кроме того в ПК с измерителя температуры поступает информация о температуре КРТ в емкости. ПК обрабатывает полученную информацию, выдает ее на монитор и по последовательному интерфейсу RS-485 через клеммную коробку и шкаф на табло.
Информация о ходе работы УВД выводится на печатающее устройство (принтер). Для обеспечения непрерывной бесперебойной работы аппаратуры, в стойке управления УВД используется источник бесперебойного питания.
Устройства выпускаются в модификациях УВД-100 и УВД-200, отличающиеся максимальной (Max), минимальной (Min) нагрузками и диапазоном выдаваемых доз компонента топлива.
Буквенно-цифровая индексация обозначения устройства УВД-Р содержит следующую информацию об устройстве: УВД - устройство весоизмерительное специальное для выдачи доз компонентов топлива, Р - максимально выдаваемая доза компонента топлива в кг.
Устройства реализовывают два основных режима работы: режим статического взвешивания и режим заправки изделия.
Устройство выполнено во взрывобезопасном исполнении (сертификат № РОСС КЦГБ06.В01253 от 29.10.2012 г).
На маркировочной табличке устройств указывают:
- торговую марку изготовителя или его наименование;
- знак утверждения типа;
- диапазон рабочих температур;
- максимальная нагрузка в виде: Мах;
- минимальная нагрузка в виде: Min;
- максимальная выдаваемая доза в виде: Maxd;
- поверочное деление в виде: е.
Программное обеспечение (ПО) устройств реализовано аппаратно и является встроенным.
ПО устройств согласно МИ 3286-2010 разделяется на метрологически значимую часть, которая реализована в весоизмерительной части ВТ и блока АЦП; и метрологически незначимую часть, к которой относятся функции ПО, отвечающие за пользовательский интерфейс, вспомогательные и служебные операции, за графическое отображение процессов при поверке и заправке, применяемые в ПО шрифты и др.
ПО, реализованное в табло является метрологически незначимым.
ВТ, блок АЦП и табло соответствуют требованиям п. 5.5 ГОСТ Р 53228-2008 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Корпуса блока АЦП, ВТ и табло опломбированы заводскими голографическими наклейками (Рис. 4), которые разрушаются при попытке их изъятия. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Идентификационный номер версии основной программы ВТ отображается при включении ВТ на его дисплее. Кроме того, номера версий блока АЦП, табло, основной и интерфейсной программ ВТ отображены на наклейках, помещенных на корпусах микроконтроллеров, расположенных внутри корпусов блока АЦП, табло и ВТ, и не могут быть изменены без нарушения пломб. Дополнительно, для предотвращения воздействий и защиты законодательно контролируемых параметров, устанавливается административный пароль, защищающий коэффициенты ВТ от несанкционированного изменения.
ПК, установленный в стойку управления, является периферийным цифровым устройством.
Программное обеспечение ПК в составе устройства разделено на метрологически значимую и метрологически незначимую части. Для метрологически значимой части ПО ПК по специальному алгоритму подсчитываются контрольные суммы, которые являются неизменными в течение всего периода эксплуатации ПО. Все контрольные суммы проверяются каждый раз при запуске ПО и, в случае изменения любой из контрольных сумм, дальнейшая работа ПО будет невозможна. Дополнительно, для проверки целостности всего ПО, также подсчитываются контрольные суммы и для метрологически незначимой части ПО, что позволяет контролировать санкционированные или несанкционированные изменения в метрологически незначимой части ПО ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 - «С».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ** | ОП | 46.0Х* | ** | _** |
| ИП | 47.0Х* | |||
| АЦП | 23.0Х* | |||
| Табло | 42.0Х* | |||
| Примечания: * - Символ «Х» в номере версии ПО относятся к метрологически не значимой части ПО. ** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО. | ||||
Основные технические характеристики устройств УВД в режиме статического взвешивания приведены в таблице 2.
Таблица 2
| Нагрузка УВД, кг | Действительная | Поверочное деление е, кг | Диапазон взвешивания WR, кг | Пределы допускаемой абсолютной погрешности mpe, кг | ||
| Обозначение | Максимальная (Мах) | Минимальная (Min) | цена деления d, кг | |||
| УВД-100 | 150 | 1 | 0,01 | 0,05 | от 1 до 25 от 25 до 100 от 100 до 150 | ±0,05 ±0,1 ±0,15 |
| УВД-200 | 250 | 1 | 0,01 | 0,05 | от 1 до 25 от 25 до 100 от 100 до 250 | ±0,05 ±0,1 ±0,15 |
Основные технические характеристики устройств УВД в режиме заправки изделия приведены в таблице 3.
Таблица 3
| Обозначение | Выдаваемая доза, кг | Действительная цена деления d, кг | Поверочное деление е, кг | Диапазон выдаваемых доз, кг | Пределы допускаемой абсолютной погрешности взвешивания дозы mped, кг | |
| Максимальная (Maxd) | Минималь ная (Mind) | |||||
| УВД-100 | 100 | 1 | 0,01 | 0,05 | от 1 до 25 от 25 до 100 | ±0,05 ±0,1 |
| УВД-200 | 200 | 1 | 0,01 | 0,05 | от 1 до 25 от 25 до 100 от 100 до 200 | ±0,05 ±0,1 ±0,15 |
Диапазон рабочих температур, °С:
от +15 до +25
220В+12,5%-15% от 49 до 51 800
1100 х 1400 х 2100 400
Параметры электрического питания:
- напряжение, В
- частота, Гц
- потребляемая мощность (без ИБП и принтера), Вт не более: Габаритные размеры, мм не более:
Масса, кг не более:
наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на нижней раме грузоприемного устройства УВД.
| Наименование | Обозначение | Кол-во | Маркировка взрыво- безопасности | Примечание | |
| 1 | Г рузоприемное устройство (ГПУ) | ЭВ.УВД.Сб01 | 1 шт. | ||
| 1.1 | Датчик весоизмерительный | PW12BC3-MR | 1 шт. | m^bHC T6 | В составе ГПУ |
| 1.2 | Табло | ЭВ.УВД.Сб01.01 | 1 шт. | 1ЕхdПB T6 | В составе ГПУ |
| 1.3 | Блок АЦП | ЭВ.УВД.Сб01.02 | 1 шт. | 1Exd[ib]IIBT6 | В составе ГПУ |
| 1.4 | Датчик температуры | ТСПУ 0104 Ех | 1 шт. | 0ExiaIICT6 Х | В составе ГПУ Поставка Заказчика |
| 2 | Стойка управления (СУ) | ЭВ.УВД.Сб02 | 1 шт. | ||
| 2.1 | Блок питания табло | ЭВ.УВД.Сб02.01 | 1 шт. | В составе СУ | |
| Наименование | Обозначение | Кол-во | Маркировка взрыво- безопасности | Примечание | |
| 2.2 | Весовой терминал | ЭВ.УВД.Сб02.02 | 1 шт. | В составе СУ | |
| 2.3 | Клеммная коробка | ЭВ.УВД.Сб02.03 | 1 шт. | В составе СУ | |
| 2.4 | Промышленный компьютер | 1 шт. | В составе СУ | ||
| 2.5 | Принтер | НР LJ Pro P1102 | 1 шт. | В составе СУ | |
| 2.6 | Источник беспербойного питания (ИБП) | АРС RM Smart-UPS 2000 VA SURT2000RMXLI | 1 шт. | В составе СУ | |
| 2.7 | Измеритель ПИД-регулятор технологический. | ИРТ 5501Ех/М1 | 1 шт. | [Exia]IIC | В составе СУ. Поставляется по согласованию с Заказчиком |
| 3 | Комплект соединительных кабелей | ЭВ.УВД.Сб03 | 1 компл. | ||
| 4 | Шкаф | ЭВ.УВД.Сб04 | 1 шт. | ||
| 5 | Комплект ЗИП | ЭВ.УВД.Сб05 | 1 компл | ||
| 6 | Паспорт | ЭВ.УВД.Сб00 ПС | 1 экз. | ||
| 7 | Руководство по эксплуат-ции | ЭВ.УВД.Сб00 РЭ | 1 экз. | ||
| 8 | Технические условия | ТУ 4274-02745081993-12 | 1 экз. | ||
| 9 | Методика поверки | ЭВ.УВД.Сб00 МП | 1 экз. | ||
| 10 | Ведомость ЗИП | ЭВ.УВД.Сб00 ЗИ | 1 экз. | ||
осуществляется по документу ЭВ.УВД.Сб00 МП «Устройства весоизмерительные для выдачи доз компонентов топлива УВД. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2012 г.
Основные средства поверки: гири, соответствующие классу точности М1 по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации разделе 4.22.
«Устройства весоизмерительные для выдачи доз компонентов топлива УВД. Руководство по эксплуатации» ЭВ.УВД.Сб00 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным для выдачи доз компонентов топлива УВД
1. ТУ 4274-027-45081993-12 «Устройства весоизмерительные для выдачи доз компонентов топлива УВД. Технические условия».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
