| Номер в госреестре | 54170-13 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | B&K PRECISION 408х |
| Изготовитель | "B&K Precision Corp.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 11.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов серии B&K PRECISION 408х (далее - генераторы) предназначены для формирования и воспроизведения электрических сигналов стандартных форм - синус, меандр, прямоугольный, треугольный, шум, пилообразный и др.
Конструктивно генератор выполнен в виде моноблока.
Принцип действия генераторов основан на прямом цифровом синтезе сигналов различной формы с последующим цифро-аналоговым преобразованием.
Генераторы выпускаются в следующих модификациях (отличающихся диапазоном рабочих частот):
- B&K PRECISION 4084, B&K PRECISION 4084AWG;
- B&K PRECISION 4085;
- B&K PRECISION 4086, B&K PRECISION 4086AWG;
- B&K PRECISION 4087.
Модели B&K PRECISION 4084AWG, B&K PRECISION 4086AWG обладают способностью формирования сигналов произвольной формы.

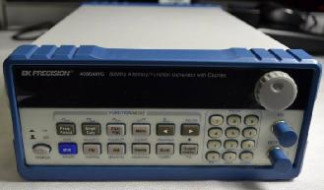

Внешний вид генератора, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунках 1, 2.
** - место пломбировки от несанкционированного доступа
Рисунок 2
Метрологические и технические характеристики генераторов приведены в таблице 1.
Таблица 1_
| Наименование характеристики | Значение для моделей генераторов B& | K PRECISION | ||
| 4084, 4084AWG | 4085 | 4086, 4086AWG | 4087 | |
| Формы воспроизводимого сигнала | Синусоидальный, меандр, прямоугольный, треугольный, положительный пилообразный, спадающий пилообразный, шум, напряжение постоянного тока положительной или отрицательной полярности, произвольной формы (для моделей B&K PRECISION 4084AWG, B&K PRECISION 4086AWG) | |||
| Диапазон рабочих частот: - синусоидальный - прямоугольный - все другие | от 1 мГц до 20 МГц от 1 мГц до 20 МГц от 1 мГц до 100 кГц | от 1 мГц до 40 МГц от 1 мГц до 40 МГц от 1 мГц до 100 кГц | от 1 мГц до 80 МГц от 1 мГц до 40 МГц от 1 мГц до 100 кГц | от 1 мГц до 120 МГц от 1 мГц до 40 МГц от 1 мГц до 100 кГц |
| Пределы допускаемой относительной погрешности установки частоты синусоидального сигнала | ±5-10-6 | |||
| Длительность фронта/спада формируемых импульсов, нс, не более: - в режиме генерации меандра - в режиме генерации прямоугольных импульсов | 15 100 | |||
| Наименование характеристики | Значение для моделей генераторов B& | K PRECISION | |
| 4084, 4085 4084AWG | 4086, 4086AWG | 4087 | |
| Диапазон установки амплитуды синусоидального сигнала частотой до 40 МГц: на нагрузке 50 Ом свыше 40 МГц: на нагрузке 50 Ом | от 1 мВ до 10 В | от 1 мВ до 10 В от 1 мВ до 2 В | от 1 мВ до 10 В от 0,1 мВ до 3 В |
| Пределы допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц (опорный уровень) | ± (0,01 U + 0,2 мВ), где U- установленное значение амплитуды | ||
| Тип входных / выходных разъемов | BNC | ||
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 99 до 242 | ||
| Потребляемая мощность, ВА, не более | 35 | ||
| Г абаритные размеры (ширина х высота х глубина), мм, не более | 255 х 100 х 370 | ||
| Масса, кг, не более | 3 | 3,5 | |
| Рабочие условия эксплуатации : температура воздуха, °С относительная влажность воздуха при температуре 25 °С, % | от 15 до 25 до 80 | ||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель генераторов в виде наклейки.
Комплект поставки включает:
- генератор сигналов серии B&K PRECISION 408х одной из модели B&K PRECISION 4084AWG, B&K PRECISION 4086AWG, B&K PRECISION 4084, B&K PRECISION 4085, B&K PRECISION 4086, B&K PRECISION 4087 - 1 шт.;
- эксплуатационная документация 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 54170-13 «Инструкция. Генераторы сигналов серии B&K PRECISION 408х фирмы «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.10.2012 года.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64 (рег. №9135-83): диапазон частот от 0,005 Гц до 1500 МГц; пределы допускаемой относительной погрешности измерений ± 1,5-10-7;
- мультиметр В7-64/1 (рег. №16688-97): диапазон измерений напряжения от 1 мВ до 750 В, пределы относительной погрешности измерений напряжения переменного тока
± (от 0,1 до 0,5) %;
- осциллограф цифровой DL9240 (рег. № 39514-08): диапазон частот от 0 до 1500 МГц, диапазон измеряемых напряжений от 0,002 до 150 В, пределы допускаемой относительной погрешности измерений по вертикальной оси ± 1,5%.
Генераторы сигналов серии B&K PRECISION 408х. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов серии B&K PRECISION 408х
ГОСТ Р 8.562-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 16863-71. Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки.
ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц.
ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
Техническая документация фирмы «B&K Precision Corp.», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора).
