| Номер в госреестре | 54171-13 |
| Наименование СИ | Аппаратура мобильная сбора данных для ГИС |
| Обозначение типа СИ | Leica Zeno5, Leica CS25, Leica CS25 GNSS |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 11.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS предназначена для определения координат (приращения координат) точек земной поверхности.
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура мобильная сбора данных для ГИС Leica Zeno5 представляет собой пластиковый корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры объемом до 2 Гбайт или на съемное запоминающее устройство (microSD-карту) объемом до 64 Гбайт.

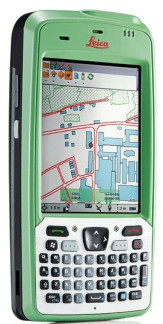

Фотография общего вида аппаратуры мобильной сбора данных для ГИС Leica Zeno5.
На передней панели аппаратуры мобильной сбора данных для ГИС Leica Zeno5 расположен 3,7 дюймовый цветной сенсорный экран для отображения текущей информации, QWERTY-клавиатура с навигационными и функциональными клавишами с опцией подсветки, два светодиодных индикатора для сигнализации режимов работы аппаратуры, а также звуковой динамик.
На боковой панели имеется 1 функциональная клавиша изменения громкости, 1 клавиша навигации по меню, 2 клавиши запуска режима сканирования устройств.
На нижней панели аппаратуры расположен один USB-порт для связи с док-станцией или подключения USB-запоминающего устройства.
На задней панели расположена ручка для переноски, батарейный отсек, встроенная 3,2 мегапиксельная цифровая фотокамера со вспышкой, гнездо для пера, а также звуковой динамик.
Конструктивно, аппаратура мобильная сбора данных для ГИС Leica CS25 представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры емкостью до 64Гбайт.
Фотография общего вида аппаратуры мобильной сбора данных для ГИС Leica CS25.
На передней панели аппаратуры мобильной сбора данных для ГИС Leica CS25 расположен 7-дюймовый сенсорный цветной дисплей для отображения текущей информации, 10 функциональных клавиш для управления основными режимами работы аппаратуры, 5 светодиодных индикаторов для отображения режимов работы, а также звуковой динамик.
На боковой панели имеется 1 коммуникационный порт для подключения UBS-устройств, 1 коммуникационный порт DSUB9, порт для подключения внешнего питания, порт для подключения микрофона, а также порт для подключения сетевых устройств Ethernet.
На нижней панели расположен порт для подключения к внешней док-станции.
На задней панели расположены 2 отсека для подключения внутренних аккумуляторных батарей, цифровой цветной фотоаппарат со вспышкой, отсек для крепления пера сенсорного дисплея.
Фотография общего вида аппаратуры мобильной сбора данных для ГИС CS25 GNSS.
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS при использовании внешней антенны Leica GG02plus / GG03 / AS10 поддерживает стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени».
Пломбирование крепёжных винтов корпуса аппаратуры мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS имеет встроенное программное обеспечение Leica Zeno Field и офисное программное обеспечение Leica Zeno Office, с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление, хранение и передача данных, постобработка полученных измерений. Данное программное обеспечение позволяет автоматизировать полевые и офисные работы, а также решать широкий спектр геодезических задач.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем программного обеспечения является компания «Leica Geosystems AG», Швейцария.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Leica Zeno Field | Leica_Zeno_Field_Wi nCE.ARM.exe | 3.11 | 4D04A820 | CRC32 |
| Leica Zeno Connect | Leica Zeno Connect WinCE.ARM.exe | 1.31 | 8C76C541 | CRC32 |
| Leica Zeno Office | ZenoOffice.exe | 3.1 | 71A476E3 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
| Наименование характеристики | Значение характеристики | ||
| Модель: | Leica Zeno 5 | Leica CS25 | Leica CS25 GNSS |
| Тип приёмника: | Навигационный, GPS | Навигационный, GPS | Многочастотный, многосистемный |
| Количество каналов: | 48 | 50 | 120 |
| Принимаемые сигналы: | GPS: L1/ (L2*) SBAS: WAAS, EGNOS, (GAGAN, MSAS*) | GPS: L1/ (L2*) SBAS: WAAS, EGNOS, (GAGAN, MSAS*) | GPS: L1/L2/L2C ГЛОНАСС: L1/L2 SBAS: WAAS, EGNOS, GAGAN |
| Режимы измерений без дополнительной внешней антенны: | «Абсолютные измерения», «Статика»*, «Кинематика»*, «Кинематика в реальном времени»* | «Абсолютные измерения», «Статика»*, «Кинематика»*, «Кинематика в реальном времени»* | Абсолютные измерения», «Статика», «Кинематика», «Кинематика в реальном времени» |
| Тип антенны: | Внутренняя, внешняя модели GG02plus / GG03 | Внутренняя, внешняя модели GG02plus / GG03 | Внутренняя, внешняя модели AS10 |
| Пределы допускаемой абсолютной погрешности измерений координат в плане на неподвижном основании, м: | ± 5 | ± 5 | ± 5 |
| Допускаемая СКП измерений в режиме «Статика», «Быстрая статика», мм: - в плане - по высоте | (5 + 0,5 10-6 • D)* (10 + 0,5 10-6 • D)* где D | (5 + 0,5 10-6 • D)* (10 + 0,5 10-6 • D)* - измеряемое расстояни | (10 + 210-6 • D) (10 + 210-6 • D) ; в мм |
| Допускаемая СКП измерений в режиме «Кинематика», «Кинематика в реальном времени», мм: - в плане - по высоте | (10 + 210-6 • D)* (20 + 210-6 • d)* где D | (10 + 210-6 • D)* (20 + 210-6 • D)* - измеряемое расстояние | (100 + 110'6 • D) (200 + 110-6 • d) (10 + 210-6 • D)** (20 + 210-6 • d)** ; в мм |
| Источник электропитания: - напряжение, В - потребляемая мощность, Вт | Внешний/внутренний аккумулятор 12 3,7 | Внешний/внутренний аккумулятор 12 6-9 | Внешний/внутренний аккумулятор 12 6-9 |
| Диапазон рабочих температур для приемника, °С: | -10...+50 | -23...+60 | -23. +60 |
| Габаритные размеры приемника (Д*Ш*В), мм, не более: | (158 х 78 х 38) | (144 х 242 х 40) | (144 х 242 х 40) |
| Масса приёмника, кг, не более: | 0,38 | 1,3 | 1,4 |
* - при использовании антенны модели Leica GG02plus / Leica GG03 ** - при использовании антенны модели Leica AS10
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS.
| Наименование | Количество, ед. |
| Приемник Leica Zeno5, Leica CS25, Leica CS25 GNSS | 1 |
| Внешняя антенна Leica GG02plus, GG03, AS10* | 1 |
| Транспортировочный кейс/футляр | 1 |
| Измеритель высоты антенны | 1 |
| Комплект интерфейсных кабелей | 1 |
| Аккумуляторная батарея | |
| Зарядное устройство для АКБ | 1 |
| Компакт-диск с документацией и ПО | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП АПМ 44-12 | 1 |
* - по заказу потребителя
осуществляется по документу МП АПМ 44-12 «Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS. Методика поверки», разработанному ГЦИ СИ ООО «Автопрогресс-М» и утвержденному в июне 2013 г.
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе «Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м».
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической и картографической деятельности.
