| Номер в госреестре | 54172-20 |
| Наименование СИ | Счётчики электрической энергии однофазные многофункциональные |
| Обозначение типа СИ | ЭЛТА-1-МТ |
| Изготовитель | ОАО "Электроавтомат", Чувашия, г.Алатырь |
| Год регистрации | 2020 |
| Срок свидетельства | 14.07.2025 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии однофазные многофункциональные «ЭЛТА-1-МТ» (далее - счётчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.
Принцип действия счётчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.
Конструктивно счётчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
В зависимости от исполнения, счётчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учёт электроэнергии производится по большему значению.
Счётчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учёт электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учёта потребленной электроэнергии. Счётчик имеет в своем составе индикатор функционирования (отдельный «Сеть» либо совмещенный с оптическим испытательным выходным устройством). Счётчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il^In», кнопку для ручного переключения режимов индикации «Просмотр».
В составе счётчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).
В состав счётчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), до четырёх отдельных гальванически развязанных от сети дискретных выходов, до четырёх отдельных гальванически развязанных от сети дискретных входов.
Счётчики, в зависимости от исполнения, могут иметь один или два интерфейса удаленного доступа.
Структура обозначения возможных исполнений счётчика приведена ниже.
© © (3) ® © © (7) ® ® @ 0 ©
ЭЛТ А-1 -мт-ххх-хххх-ххх-хх-хххх-хх-хххххх-хххххх-хх-ххххххх- X
(Г) Тип счётчика
(2) Тип корпуса
W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 W3 - для установки на щиток, модификация 3 D1 - для установки на DIN-рейку, модификация 1 D2 - для установки на DIN-рейку, модификация 2 D3 - для установки на DIN-рейку, модификация 3
(3) Класс точности
A1 - класс точности 1 по ГОСТ 31819.21 A2 - класс точности 2 по ГОСТ 31819.21
A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23
(4) Номинальное напряжение
220 - 220 В 230-230 В
(5) Базовый ток
5 - 5 А 10 - 10 А
(6) Максимальный ток
50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
(7) Количество и тип измерительных элементов
S - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
(8) Основной интерфейс
CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса РО/п - PLC-модем с OFDM-модуляцией, где п - номер модификации модуля интерфейса
(9) Дополнительные интерфейсы
CAN - интерфейс CAN RS232 - интерфейс RS-232 RS485 - интерфейс RS-485
RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса
PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)
RFWF - радиоинтерфейс WiFi
RFLT - радиоинтерфейс LTE
(Нет символа) - интерфейс отсутствует
© Поддерживаемые протоколы передачи данных (Нет символа) - протокол «МИРТЕК»
P1 - протокол DLMS/COSEM/СПОДЭС
Р2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС
(l I) Дополнительные функции
H - датчик магнитного поля In - дискретный вход, где n - количество входов K - реле управления нагрузкой в цепи тока L - подсветка ЖКИ
M - измерение параметров качества электрической сети
O - оптопорт
Qn - дискретный выход, где n - количество выходов R - защита от выкручивания винтов кожуха U - защита целостности корпуса
Vn - электронная пломба, где n может принимать значения:
1 - электронная пломба на корпусе
2 - электронная пломба на крышке зажимов
3 - электронные пломбы на корпусе и крышке зажимов Y - защита от замены деталей корпуса
Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)
(Нет символа) - дополнительные функции отсутствуют
О Количество направлений учёта электроэнергии
(Нет символа) - измерение электроэнергии в одном направлении (по модулю)
D - измерение электроэнергии в двух направлениях
Счётчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:
- организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);
- отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;
- подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.
Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счётчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).
Зажимы для подсоединения счётчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой
Счётчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счётчика при отсутствии основного питания.
Счётчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счётчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.
Счётчик ведет учёт электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счётчик содержит в энергонезависимой памяти две тарифных программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.
Счётчики обеспечивают учёт:
- текущего времени и даты;
- количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
- профиля мощности, усреднённой на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
- количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);
- количества электрической энергии, потреблённой за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).
Учёт электрической энергии счётчиками производится по модулю, независимо от направления или с учетом направления (счётчики с символом «D» в условном обозначении).
Счётчики, у которых в условном обозначении присутствует символ «М», дополнительно обеспечивают измерение следующих параметров:
- фазного напряжения;
- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- фазного тока;
- тока нейтрали (только счётчики с символами «SS», «ST», «ТТ» в условном обозначении);
- частоты сети;
- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);
- активной мгновенной мощности;
- реактивной мгновенной мощности (только счётчики с символами «R1» или «R2» в условном обозначении);
- полной мгновенной мощности (только счётчики с символами «R1» или «R2» в условном обозначении);
- коэффициента мощности.
Счётчики обеспечивают возможность задания по интерфейсу следующих параметров:
- адреса счётчика (от 1 до 65000);
- заводского номера счётчика (до 30 символов);
- текущего времени и даты;
- величины суточной коррекции хода часов;
- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);
- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;
- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);
- пароля для доступа по интерфейсу (от 0 до 4294967295).
Счётчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической сети за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора.
Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от исполнения.
Обслуживание счётчиков производится с помощью технологического программного обеспечения «MeterTools».
В случае выхода ЖКИ счётчика из строя информацию можно считать по имеющемуся интерфейсу, в зависимости от исполнения, с помощью технологического программного обеспечения «MeterTools».

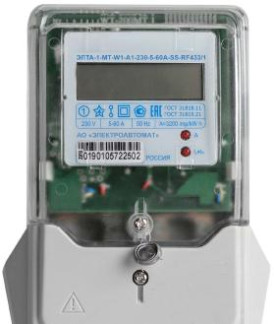

Общий вид средства измерений представлен на рисунках 1 - 6.
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
| 'iff
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа
Рисунок 6 - Общий вид счётчика в корпусе типа D3
По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счётчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счётчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | MT0 | MT1 | MT2 |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 8E2A | 1E27 | 254A |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC | CRC | CRC |
Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.
Таблица 2 - Классы точности счётчиков
| Символы в условном обозначении | Класс точности при измерении энергии | |
| активной | реактивной | |
| A1 | 1 | - |
| A2 | 2 | - |
| A1R1 | 1 | 1 |
| A1R2 | 1 | 2 |
Максимальные значения стартовых токов счётчиков в зависимости от класса точности приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счётчиков
| Класс точности счётчика | ||||
| 1 ГОСТ 31819.212012 | 1 ГОСТ 31819.212012 | 1 ГОСТ 31819.232012 | 2 ГОСТ 31819.232012 | |
| Стартовый ток | 0,0025 1б | 0,005 1б | 0,0025 1б | 0,005 1б |
Пределы погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счётчиков с символом «М» в условном обозначении) указаны в таблице 4.
Таблица 4 - Пределы погрешности измерений параметров электрической сети
| Параметр | Пределы погрешности измерений |
| Частота, Гц | ±0,01 |
| Отклонение частоты, Гц | ±0,01 |
| Активная мгновенная мощность, % | ±1 |
| Реактивная мгновенная мощность, % | ±1 |
| Полная мгновенная мощность, % | ±1 |
| Положительное отклонение напряжения, % | ±0,4 |
| Отрицательное отклонение напряжения, % | ±0,4 |
| Напряжение, % | ±0,4 |
| Фазный ток, % | ±1 |
| Ток нейтрали, % | ±1 |
| Коэффициент мощности, % | ±1 |
| Наименование характеристики | Значение |
| Номинальное фазное напряжение UHOM, В | 220; 230 |
| Базовый ток 1б, А | 5; 10 |
| Максимальный ток 1макс, А | 50; 60; 80; 100 |
| Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности | от °,°5/б Д° 1макс (от 0,75 до 1,2) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная) |
| Рабочий диапазон изменения частоты измерительной сети счётчика, Гц | 50±7,5 |
| Пределы основной абсолютной погрешности часов, с/сут | ±0,5 |
| Пределы основной абсолютной погрешности часов при отключенном питании счётчика, с/сут | ±1 |
| Пределы дополнительной температурной погрешности часов счётчика, с/(сут°С) | ±0,15 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон значений постоянной счётчика по активной электрической энергии, имп/(кВт-ч) | от 800 до 3200 |
| Диапазон значений постоянной счётчика по реактивной электрической энергии, имп/(квар-ч) | от 800 до 3200 |
| Количество десятичных знаков отсчётного устройства, не менее | 8 |
| Разрешающая способность счётного механизма отсчетного устройства, кВтч, не менее | 0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, В А, не более | 0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В-А (Вт), не более | 10 (2) |
| Длительность хранения информации при отключении питания, лет, не менее | 30 |
| Срок службы батареи, лет, не менее | 16 |
| Число тарифов, не менее | 4 |
| Число временных зон, не менее | 12 |
| Глубина хранения значений электрической энергии на начало месяца, мес, не менее: - для счётчиков с символом «A1» - для счётчиков с символами «A1R1», «A1R2» | 24 36 |
| Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счётчиков с символом «A1» - для счётчиков с символами «A1R1», «A1R2» | 93 128 |
| Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счётчиков с символом «A1» - для счётчиков с символами «A1R1», «A1R2» | 93 128 |
| Наименование характеристики | Значение |
| Глубина хранения значений электрической энергии, потреблённой за интервал 30 мин, сут, не менее: - для счётчиков с символом «A1» - для счётчиков с символами «A1R1», «A1R2» | 93 128 |
| Интервал усреднения мощности для фиксации профиля нагрузки, мин1) | 30 |
| Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее: - для счётчиков с символом «A1» - для счётчиков с символами «A1R1», «A1R2» | 93 128 |
| Количество записей в журнале событий, не менее: - для счётчиков с символом «A1» - для счётчиков с символами «A1R1», «A1R2» | 384 1000 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012: - для счётчиков с символами «A1», «A2» - для счётчиков с символами «A1R1», «A1R2» | 1 2 |
| Степень защиты от пыли и влаги по ГОСТ 14254-2015 | IP51, IP54 |
| Скорость обмена информацией по интерфейсам, бит/с | 9600 |
| Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W1 - W2 - W3 - D1 - D2 - D3 | 196x122x58 182x126x56 202x118x75 131x91x70 127x127x76 126x104x71 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 30 до 98 от 70 до 106,7 |
| Масса, кг, не более | 1,5 |
| Срок службы счётчика, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 220000 |
| 1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле DMUH = ^q 'D30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут | |
наносится на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество | Примечание |
| Счётчик электрической энергии однофазный многофункциональный «ЭЛТА-1-МТ» | «ЭЛТА-1-МТ» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Леска пломбировочная | - | 1 - 3 шт. | В зависимости от типа корпуса |
| Руководство по эксплуатации | МИРТ.411152.018РЭ | 1 экз. | В электронном виде |
| Формуляр | МИРТ.411152.018ФО | 1 экз. | В бумажном виде |
| Методика поверки | РТ-МП-6211-551-2019 | 1 экз. | В электронном виде по отдельному заказу |
| Упаковка | - | 1 шт. | Потребительская тара |
| Технологическое программное обеспечение «MeterTools» | - | 1 экз. | В электронном виде |
| Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.elav.ru и свободно доступны для загрузки | |||
осуществляется по документу РТ-МП-6211-551-2019 «ГСИ. Счётчики электрической энергии однофазные многофункциональные «ЭЛТА-1-МТ». Методика поверки», утвержденному ФБУ «Ростест-Москва» «29» ноября 2019 г.
Основные средства поверки:
- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15);
- установка для проверки электрической безопасности GPI-725 (регистрационный номер в Федеральном информационном фонде 19971-00);
- частотомер универсальный CNT-90 (Госреестр № 41567-09)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
При положительных результатах поверки знак поверки, в виде оттиска поверительного клейма, наносится в соответствующем разделе формуляра и(или) на свидетельство о поверке, на корпус счетчика - в виде пломбы.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности
1 и 2
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
МИРТ.411152.018ТУ Счётчики электрической энергии однофазные многофункциональные «ЭЛТА-1-МТ». Технические условия
