| Номер в госреестре | 54176-13 |
| Наименование СИ | Комплекты мер внутриглазного давления механических |
| Обозначение типа СИ | КМВГДм-01 |
| Изготовитель | Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ"), Рязанская обл., р.п. Елатьма |
| Год регистрации | 2013 |
| Срок свидетельства | 20.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер внутриглазного давления механических КМВГДм-01 (далее по тексту - комплекты мер) предназначены для задания дискретных значений давления при поверке, испытаниях и калибровке тонометра внутриглазного давления через веко ТВГД-01 и других приборов, принцип действия которых основан на определении внутриглазного давления через механическую жесткость глаза.
Принцип действия комплектов заключается в сравнении измеренного прибором значения внутриглазного давления с номинальным значением, указанным в свидетельстве о поверке на комплект, в результате чего определяют погрешность прибора.
Комплекты мер включают в себя четыре меры внутриглазного давления (далее ВГ Д) механические, настроенные на фиксированные значения механической жесткости. Индекс меры соответствует значению внутриглазного давления меры: «07» - 7 мм рт.ст.; «16» -16 мм рт.ст.; «23» - 23 мм рт.ст.; «50» - 50 мм рт.ст.
Мера ВГД представляет собой специальную плоскую пружину, определенным образом закрепленную в корпусе. Основой меры является плоская металлическая пружина, механическая жесткость которой равна механической жесткости оболочек глаза при внутриглазном давлении. Механическая жесткость пружины определяется материалом, из которого она изготовлена и геометрией пружины. Параметр, по которому калибруется пружина - рабочая длина пружина. После настройки рабочей длины, пружина фиксируется винтами в корпусе.
Для предотвращения несанкционированного изменения параметра производится опломбирование фиксирующих элементов посредством пломб.
Маркировка мер ВГД указывается на этикетке, наклейной на корпусе.
В комплект входят два «образца-свидетеля» длины, которые используются при расчете механической жесткости мер ВГД.
Все вышеуказанные меры устанавливаются в ячейки футляра, на внешней стороне которого указаны товарный знак предприятия-изготовителя, наименование и обозначение комплекта. Заводской номер комплекта и год выпуска указывается с обратной стороны фут -ляра.

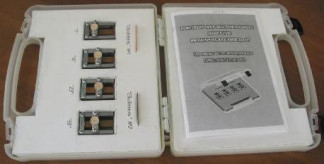

Рисунок 2 - Общий вид Комплектов мер внутриглазного давления КМВГДм-01, схема маркировки и места пломбирования мер внутриглазного давления.
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| 1 Номинальное значение внутриглазного давления (ВГД) мер комплекта, мм рт.ст. | 7; 16; 23; 50 |
| 2 Пределы допускаемой абсолютной погрешности воспроизведения внутриглазного давления, мм рт.ст. | ± 0,5 |
| 3 Габаритные размеры (Д*В*Ш), мм, не более | 240х60х260 |
| 4 Масса, кг, не более | 2,2 |
| 5 Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха при +25 оС, %, не более - атмосферное давление, кПа | от + 10 до + 35 50±20 от 84 до 106 |
Знак утверждения типа наносится на внешней стороне футляра комплекта методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3
| Наименование | Количество, шт. |
| Мера ВГД с индексом «07» | 1 |
| Мера ВГД с индексом «16» | 1 |
| Мера ВГД с индексом «23» | 1 |
| Мера ВГД с индексом «50» | 1 |
| Свидетель №1 | 1 |
| Свидетель №2 | 1 |
| Футляр | |
| Руководство по эксплуатации ГИКС.404711.101 РЭ | 1 |
| Методика поверки № МП 25.Д4-13 |
Поверка осуществляется по документу МП 25.Д4-13 «Комплекты мер внутриглазного давления механических КМВГДм-01. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» «25» апреля 2013 г.
Основные средства поверки:
Весы электронные, погрешность измерения - ±6 мг.
Штангенциркуль ШЩ-1-125, цена деления - 0,01 мм.
Микрометр МКЦ-25, погрешность измерения - ±0,002 мм.
Стенд для контроля временных параметров свободных колебаний пружины мер давления ГИКС.201479.001.
Осциллограф GDS - 820C: рабочий диапазон: чувствительность - от10 мВ/дел до100 мВ/дел, развёртка - от 10 мкс/дел до 10 мс/дел.
«Комплект мер внутриглазного давления механический КМВГДм-01. Руководство по эксплуатации ГИКС.404711.101 РЭ», раздел 6 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к Комплектам мер внутриглазного давления механическим КМВГДм-01
ГОСТ Р ИСО 8612-2010 «Приборы офтальмологические. Тонометры»;
«Комплект мер внутриглазного давления механических КМВГДм-01. Технические условия. ГИКС.404711.101 ТУ»
Выполнение работ по обеспечению единства измерений.
