Генераторы сигналов B&K PRECISION 40ххх, 54178-13

Документы

Карточка СИ

Номер в госреестре	54178-13
Наименование СИ	Генераторы сигналов
Обозначение типа СИ	B&K PRECISION 40ххх
Изготовитель	"B&K Precision Corp.", США
Год регистрации	2013
Срок свидетельства	11.07.2018
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Г енераторы сигналов серии B&K PRECISION 40ххх Назначение средства измерений

Генераторы сигналов серии B&K PRECISION 40ххх (далее - генераторы) предназначены для формирования и воспроизведения электрических сигналов стандартных функций - синус, прямоугольный, треугольный, пилообразный.

Описание

Конструктивно генератор выполнен в виде моноблока.

Принцип действия генераторов основан на прямом цифровом синтезе сигналов различной формы с последующим цифро-аналоговым преобразованием.

Генераторы выпускаются в следующих модификациях (отличающихся диапазоном

частот):

- B&K PRECISION 4007В;

- B&K PRECISION 4013B;

- B&K PRECISION 4040А;

- B&K PRECISION 4040В;

- B&K PRECISION 4045B.

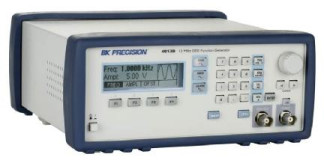

Внешний вид генераторов, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунках 1, 2, 3, 4.

*- место нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа

Технические характеристики

Метрологические и технические характеристики генераторов приведены в таблице 1.

Наименование характеристики	Значение для моделей генераторов B&K PRECISION
	4007B	4013B	4040A	4040B	4045В
Формы воспроизводимого сигнала	Синусоидальный, прямоугольный, треугольный, нарастающий пилообразный, спадающий пилообразный
Диапазон рабочих частот: - синусоидальный - прямоугольный - треугольный	от 0,1 Гц до 7 МГц от 0,1 Гц до 7 МГц от 0,1 Гц до 1 МГц	от 0,1 Гц до 12 МГц от 0,1 Гц до 12 МГц от 0,1 Гц до 1 МГц	от 0,2 Гц до 20 МГц от 0,2 Г ц до 20 МГц от 0,2 Гц до 100 кГц	от 0,01 Гц до 20 МГц от 0,01 Гц до 20 МГц от 0,01 Гц до 2 M^	от 0,01 Гц до 20 МГц от 0,01 Гц до 20 МГц от 0,01 Гц до 2 МГц
Пределы допускаемой относительной погрешности установки частоты синусоидального сигнала, %	± 0,01		± 0,001	± 0,01	± 0,001
Длительность фронта/спада формируемых импульсов, нс, не более: - в режиме генерации прямоугольных импульсов	20		30	20
Диапазон установки амплитуды синусоидального сигнала (на нагрузке 50 Ом)	от 10 мВ до 10 В		от 0.1 до 10 В	от 10 мВ до 10 В
Пределы допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц	± (0,02 U + 20 мВ)
	где U- установленное значение амплитуды
Тип входных / выходных разъемов	BNC
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В	от 90 до 262
Потребляемая мощность, ВА, не более	25		30
Г абаритные размеры (ширина х высота х глубина), мм, не более	213 х 88 х 210		264x114x 298	213 х 88 х 210
Масса, кг, не более	2			2,5
Рабочие условия эксплуатации :

Наименование

характеристики

Значение для моделей генераторов B&K PRECISION

4007B

4013B

4040A

4040B

4045В

температура воздуха, °С

относительная влажность воздуха при температуре 25 °С, %

от 15 до 25 до 80

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель генераторов и на титульный лист эксплуатационной документации в виде наклейки.

Комплектность

Комплект поставки включает:

- генератор сигналов серии B&K PRECISION 40ххх одной из модели B&K PRECISION 4007В, B&K PRECISION 4013B, B&K PRECISION 4040А, B&K PRECISION 4040В, B&K PRECISION 4045B - 1 шт;

- эксплуатационная документация 1 к-т;

- методика поверки - 1 шт.

Поверка

осуществляется по документу МП 54178-13 «Инструкция. Генераторы сигналов серии B&K PRECISION 40ххх фирмы «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 03.12.2012 года и входящему в комплект поставки.

Основные средства поверки:

- частотомер электронно-счетный вычислительный Ч3-64 (рег. №9135-83) (диапазон частот от 0,005 Гц до 1500 МГц; пределы допускаемой относительной погрешности измерений ± 1,5-10-7);

- мультиметр В7-64/1 (рег. №16688-97): диапазон измерений напряжения от 1 мВ до 750 В, пределы относительной погрешности измерений напряжения переменного тока

± (от 0,1 до 0,5) %;

- осциллограф цифровой DL9240 (рег. № 39514-08), диапазон частот от 0 до

1500 МГц, диапазон измеряемых напряжений от 0,002 до 150 В, пределы допускаемой относительной погрешности измерений по вертикальной оси ± 1,5%.

Сведения о методах измерений

Генераторы сигналов серии B&K PRECISION 40хххх. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов серии B&K PRECISION 40ххх

ГОСТ Р 8.562-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.

ГОСТ 16863-71. Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки.

ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц.

Лист № 5 Всего листов 5

ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».

Техническая документация фирмы «B&K Precision Corp.», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, осуществление мероприятий государственного контроля (надзора).
