| Номер в госреестре | 54179-13 |
| Наименование СИ | Генераторы сигналов произвольной формы |
| Обозначение типа СИ | B&K PRECISION 407х |
| Изготовитель | "B&K Precision Corp.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 11.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов произвольной формы серии B&K PRECISION 407х (далее -генераторы) предназначены для формирования и воспроизведения электрических сигналов стандартных форм - синус, прямоугольный, треугольный, пилообразный и др.
Конструктивно генератор выполнен в виде моноблока.
Принцип действия генераторов основан на прямом цифровом синтезе сигналов различной формы с последующим цифро-аналоговым преобразованием.
Генераторы выпускаются в следующих модификациях (отличающихся диапазоном частот и количеством каналов):
- B&K PRECISION 4075, B&K PRECISION 4076 одноканальные;
- B&K PRECISION 4078, B&K PRECISION 4079 двухканальные.

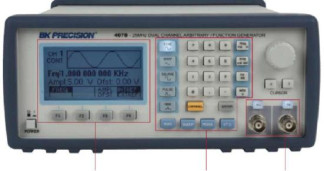

Внешний вид генераторов, место нанесения наклейки «Знак утверждения типа» и места пломбировки от несанкционированного доступа приведены на рисунках 1, 2.
** - место пломбировки от несанкционированного доступа
Рисунок 2
| Метрологические и таблице 1. Таблица 1 | технические | характеристики генераторов | приведены в | |
| Наименование характеристики | Значение для моделей генераторов B&K PRECISION | |||
| 4075 | 4078 | 4076 | 4079 | |
| Формы воспроизводимого | Синусоидальный, меандр, прямоугольный, треугольный, по | |||
| сигнала | ложительный пилообразный, спадающий пилообразный | |||
| Диапазон рабочих частот: | ||||
| - синусоидальный | от 1 мГц | от 1 мГц | ||
| до 25 МГц | до 50 МГц | |||
| - прямоугольный | от 1 мГц | от 1 мГц | ||
| до 25 МГц | до 50 МГц | |||
| - импульсный | от 1 мГц | от 0,5 мГц | ||
| до 10 МГц | до 25 МГц | |||
| -треугольный, пилообразный | от 1 мГц | от 1 мГц | ||
| до 5 МГц | до 5 МГц | |||
| Пределы допускаемой отно | ||||
| сительной погрешности уста- | ||||
| новки частоты синусоидаль- | ||||
| ного сигнала, % | ±0,002 | ±0,001 | ||
| Длительность фронта/спада | ||||
| формируемых импульсов, нс, | ||||
| не более: | ||||
| Наименование характеристики | Значение для моделей генераторов B&K PRECISION | |
| 4075 4078 | 4076 4079 | |
| - в режиме генерации прямоугольных импульсов | 12 | 6 |
| Диапазон установки амплитуды синусоидального сигнала на нагрузке 50 Ом | от 10 мВ до 10 В | |
| Пределы допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала | ± (0,01 U + 1 мВ), где U- установленное значение амплитуды | ± (0,01 U + 20 мВ), где U- установленное значение амплитуды |
| Тип входных / выходных разъемов | BNC | |
| Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В | от 90 до 262 | |
| Потребляемая мощность, ВА, не более | 50 | |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 213 х 88 х 300 | 213 х 88 х 275 |
| Масса, кг, не более | 3 | 2,5 |
| Рабочие условия эксплуатации : температура воздуха, °С относительная влажность воздуха при температуре 25 °С, % | от 15 до 25 до 80 | |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель генераторов в виде наклейки.
Комплект поставки включает:
- генератор сигналов произвольной формы серии B&K PRECISION 407х одной из модели B&K PRECISION 4075, B&K PRECISION 4076, B&K PRECISION 4078, B&K PRECISION 4079 - 1 шт.;
- эксплуатационная документация 1 к-т.;
- методика поверки - 1 шт.
осуществляется по документу МП 54179-13 «Инструкция. Генераторы сигналов произвольной формы серии B&K PRECISION 407х фирмы «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.10. 2012 года и входящему в комплект поставки.
Основные средства поверки:
- частотомер электронно-счетный вычислительный Ч3-64 (рег. №9135-83) (диапазон частот от 0,005 Гц до 1500 МГц; пределы допускаемой относительной погрешности измерений ± 1,5 -10-7);
- мультиметр В7-64/1 (рег. №16688-97): диапазон измерений напряжения от 1 мВ до 750 В, пределы относительной погрешности измерений напряжения переменного тока
± (от 0,1 до 0,5) %;
- осциллограф цифровой DL9240 (рег. № 39514-08), диапазон частот от 0 до 1500 МГц, диапазон измеряемых напряжений от 0,002 до 150 В, пределы допускаемой относительной погрешности измерений по вертикальной оси ± 1,5%.
Генераторы сигналов произвольной формы серии B&K PRECISION 407х. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы серии B&K PRECISION 407х
ГОСТ Р 8.562-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 16863-71. Генераторы измерительные диапазона частот 0,1-35 МГц. Методы и средства поверки.
ГОСТ 8.322-78. Генераторы сигналов измерительные. Методы и средства поверки в диапазоне частот 0,03-17,44 ГГц.
ГОСТ 13317-89. «Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры».
Техническая документация фирмы «B&K Precision Corp.», США.
