Государственный реестр средств измерений

Устройства температурного интерфейса *-TI-Ex8.FF.*, 54184-13

Документы
Карточка СИ
Номер в госреестре 54184-13
Наименование СИ Устройства температурного интерфейса
Обозначение типа СИ *-TI-Ex8.FF.*
Изготовитель "Pepperl + Fuchs", Германия
Год регистрации 2013
Срок свидетельства 11.07.2018
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Устройства температурного интерфейса серии *-TI-Ex8.FF.* (далее - устройства) предназначены для измерений напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления.

Описание

Принцип действия устройств основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачи их во вторичную часть измерительных систем.

Устройства имеют искробезопасное исполнение и применяются на взрывоопасных объектах промышленности.

Устройство конструктивно выполняется в виде плоского модуля, монтируемого на панель DIN-рейку с использованием различных кабельных вводов. Данные о результатах измерений собираются с восьми аналоговых входов и передаются по шине FOUNDATION Fieldbus. Устройства выполняют функции диагностирования работы первичных измерительных преобразователей (датчиков), обнаружения обрыва провода и короткого замыкания.

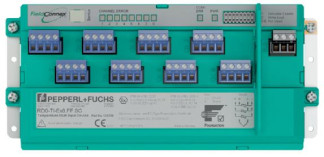

Фотография общего вида устройства представлена на рисунке 1.

Программное обеспечение

Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.

В модулях присутствует возможность внесения изменений в ПО посредством внешнего интерфейса связи для модификаций с интерфейсом FOUNDATION Fieldbus.

Метрологические характеристики устройств, указанные в таблице 2, нормированы с учётом влияния на них ПО.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Таблица

- Идентификационные данные метрологически значимого ПО

Наименование

программного

обеспечения

Идентификационное наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

PACTware

PACTware

4.1

4.1

Не используется

Технические характеристики

Метрологические характеристики устройств приведены в таблице 2. Таблица 2

Тип входного сигнала

Сигналы

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности от воздействия температуры окр. среды

На входе

На

выходе

Сигналы от термопар:

B

от 0,431 до 13,591 мВ: от 300 до 600 °C от 600 до 1200°C от 1200 до 1800 °C

16 бит

± 3,32 °C ± 1,77 °C ± 1,08 °C

± 0,006 °C/°C ± 0,013 °C/°C ± 0,024 °C/°C

Е

от -8,825 до 76,373 мВ: от -200 до -50 °C от -50 до 200 °C от 200 до 1000 °C

16 бит

C C C

°°° о" о" о" ±±±

± 0,007°C/°C ± 0,004°C/°C ± 0,020°C/°C

J

от -7,89 до 57,953 мВ: от -200 до 0 °C от 0 до 200 °C от 200 до 1000 °C

16 бит

C C C

°°°

ОО^н^н

±±±

± 0,007 °C/°C ± 0,004 °C/°C ± 0,024 °C/°C

К

от -5,891 до 54,886 мВ: от -200 до 0 °C от 0 до 500 °C от 500 до 1372 °C

16 бит

± 0,68 °C ± 0,43 °C ± 0,43 °C

± 0,008°C/°C ± 0,010°C/°C ± 0,032°C/°C

N

от -7,89 до 57,953 мВ: от -200 до -100 °C от -100 до 500 °C от 500 до 1300 °C

16 бит

C C C

°°° ^ CD CD ±±±

± 0,008 °C/°C ± 0,009 °C/°C ± 0,026 °C/°C

R

от 0 до 21,101 мВ: от 0 до 350 °C от 350 до 800 °C от 800 до 1768 °C

16 бит

C C C

°°°

±±±

± 0,006 °C/°C ± 0,013 °C/°C ± 0,034 °C/°C

S

от 0 до 18,693 мВ: от 0 до 550 °C от 550 до 800 °C от 800 до 1768 °C

16 бит

± 1,92 °C ± 1,15 °C ± 1,15 °C

± 0,009 °C/°C ± 0,014 °C/°C ± 0,036 °C/°C

Тип входного сигнала

Сигналы

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности от воздействия температуры окр. среды

На входе

На

выходе

T

от -5,603 до 20,872 мВ: от -200 до -50 °С от -50 до 200 °С от 200 до 400 °С

16 бит

С С С

°°°

ЧОСОСО

о" о" о" -н-н-н

± 0,007 °С/°С ± 0,004 °С/°С ± 0,007 °С/°С

Сигналы от термопреобразователей сопротивления

Pt 50

от -200 до 850°С

16 бит

± 0,77 °С

± 0,010 °С/°С

Pt 100

от -200 до 850°С

16 бит

± 0,33 °С

± 0,010 °С/°С

Pt 200

от -200 до 850°С

16 бит

± 0,33 °С

± 0,010 °С/°С

Pt 500

от -200 до 850°С

16 бит

± 0,31 °С

± 0,010 °С/°С

Pt1000

от -200 до 850°С

16 бит

± 0,31 °С

± 0,010 °С/°С

Ni 100

от -60 до 250°С

16 бит

± 0,18 °С

± 0,010 °С/°С

Cu 10

от -70 до 150°С

16 бит

± 2,99 °С

± 0,010 °С/°С

Напря

жение

пост.

тока

от - 100 до 150 мВ

16 бит

± 20 мкВ

± 2 мкВ/°С

Сопро-

тивле-

ние

пост.

току

от 0 до 650 Ом от 0 до 1300 Ом от 0 до 2600 Ом от 0 до 5200 Ом

16 бит

± 115 мОм ± 230 мОм ± 460 мОм ± 920 мОм

± 6 мОм/°С ± 6 мОм/°С ± 13 мОм/°С ± 26 мОм/°С

Примечание - Пределы допускаемой погрешности канала компенсации температуры

холодного спая термопары со встроенным термочувствительным элементом ± 0,5 °С и не включены в значение погрешности, указанной в таблице 2.

Рабочие условия применения:

-    температура окружающего воздуха от минус 40 °С (при использовании пластиковых кабельных вводов от минус 30 °С) до плюс 70 °С;

-    относительная влажность до 95 % без конденсации влаги;

-    напряжение питания от 9 до 32 В постоянного тока.

Температура хранения от минус 40 до + 85 °С.

Габаритные размеры, мм, не более:

217x100x60

Масса, г, не более: 360 г.

Средний срок службы 12 лет.

Знак утверждения типа

Знак утверждения типа наносится на руководство по эксплуатации типографским способом.

Комплектность

- устройство температурного интерфейса серии *-TI-Ex8.FF.* (комплектация согласно заказа);

-    упаковка;

-    руководство по эксплуатации.

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» с изменением № 1, утвержденным ГЦИ СИ ФГУП «ВНИИМС» 28.11.2011.

Перечень основного оборудования для поверки: калибратор-вольтметр универсальный В1-28 в режиме воспроизведений напряжения постоянного тока в диапазоне от 0 до 1 В: Ли= ±(0,003%и+0,0003%им); мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5• 10-6).

Сведения о методах измерений

Метод измерений приведён в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к устройствам температурного интерфейса серии *-TI-Ex8.FF.*

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.12.2024
