Хроматографы газовые SCION мод. 436-GC и 456-GC, 54188-13

Назначение

Хроматографы предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.

Описание

Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента с помощью детектора.

Хроматограф состоит из основного блока, включающего термостат с детекторами и колонками, блока ввода проб, блока контроля газовых потоков и внешнего компьютера.

На передней панели хроматографов имеется панель управления и дисплей.

В хроматографах могут быть использованы как насадочные, так и капиллярные колонки. Детекторы, которые могут установлены в хроматографы, указанны в таблице 1.

Таблица 1

где:

•    ДТП - детектор по теплопроводности;

•    ПИД - пламенно-ионизационный детектор;

•    ЭЗД - электронно-захватный детектор;

•    ТИД - термоионный детектор;

•    ППФД - пульсирующий пламенно-фотометрический детектор;

•    ГИПРД - гелиевый ионизационный пульсирующего разряда детектор.

Модель 456-GC отличается от модели 436-GC увеличенным термостатом колонок, а также большим числом установочных мест для испарителей, детекторов и модулей контроля потоков.

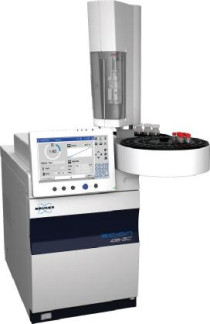

Внешний вид хроматографов модели 436-GC приведен на рисунке 1, модели 456-GC

- на рисунке 2.

Хроматографы оснащены автономным программным обеспечением «CompassCDS» с управляющим ядром compassCDS.exe, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.

Таблица 2

К метрологически значимой части ПО относятся управляющие ядра приведенных выше видов программного обеспечения. Метрологически значимая часть ПО выполняет следующие функции:

■    управление прибором;

■    настройка режимов работы прибора;

■    получение хроматограмм;

■    обработка и хранение результатов измерений

■    построение градуировочных графиков;

■    проведение диагностических проверок прибора и отдельных его блоков;

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

1 Предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 48 часов (в зависимости от типа детектора).

Таблица 3

1

При вводе пробы с помощью газового крана или газоплотного шприца.

2 Относительное СКО выходного сигнала (в зависимости от детектора), %, не более (в соответствии с таблицей 4).

Таблица 4

3. Диапазон температур термостата колонок:

-модель 436-GC    от (to окружающего воз

здуха +4 °С) до 450 °С; здуха +4 °С) до 450 °С;

230±10%

1500

2300

8

5000

610x320x570

560x660x570

26,8

43

от 15 до 30 от 5 до 95 от 84 до 106

-модель 456-GC    от (to окружающего воз

4.    Напряжение сетевого питания частотой 50±1 Гц, В

5.    Потребляемая мощность, В А, не более:

-модели 436-GC -модель 456-GC

6.    Средний срок службы, лет

7.    Наработка на отказ, ч, не менее

8.    Габаритные размеры (ДхШхВ), мм, не более:

-модель 436-GC -модель 456-GC

9.    Масса, кг, не более:

-модель 436-GC -модель 456-GC

10.    Условия эксплуатации:

о/~'

-диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при 25 оС), %

-диапазон атмосферного давления, кПа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую боковую панель корпуса хроматографа в виде наклейки.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

-    хроматограф;

-    программное обеспечение;

-    руководство по эксплуатации;

-    методику поверки МП-242-1388-2012.

Поверка

осуществляется по документу МП-242-1487-2013 «Хроматографы газовые SCION моделей 436-GC и 456-GC. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева" 02.03.2013 года.

Основные средства поверки: гексадекан ГСО 7289-96, паратион-метил (метафос) ГСО 7888-2001, гамма-ГХЦГ (линдан) ГСО 7889-2001, гептан нормальный эталонный по ГОСТ 25828-83. Стандартные образцы - поверочные газовые смеси: ГСО 3971-87 (пропан/гелий), ГСО 6454-92 (сероводород/ метилмеркаптан/ этилмеркаптан/азот); ГСО 5853-91 (метан/гелий).

Сведения о методах измерений

Сведения приведены в следующих документах:

1.    Хроматографы газовые SCION моделей 436-GC и 456-GC. Руководство по эксплуатации.

2.    ГОСТ Р 53217-2008 Качество почвы. Определение содержания хлорорганических пестицидов и полихлорированных бифенилов. Газохроматографический метод с электронозахватным детектором.

3.    ГОСТ Р 51209-98 Вода питьевая. Метод определения содержания хлорорганических пестицидов газожидкостной хроматографией.

4.    ГОСТ Р52406-2005 Вода. Определение нефтепродуктов методом ГХ.

5.    ГОСТ Р 54484-2011 Газы углеводородные сжиженные. Методы определения углеводородного состава.

6.    ГОСТ 31371.7-2008 Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов.

7.    ГОСТ Р 54323-2011 Бензины автомобильные. Определение N-метиланилина методом капиллярной газовой хроматографии.

8.    ГОСТ Р 51698-2000 Водка и спирт этиловый из пищевого сырья. Газохроматографический экспресс-метод определения содержания токсичных микропримесей.

9.    ГОСТ Р ЕН 13132-2008 Нефтепродукты жидкие. Бензин неэтилированный. Определение органических кислородсодержащих соединений и общего содержания органически связанного кислорода методом газовой хроматографии с использованием переключающихся колонок.

10.    ГОСТ Р 52714-2007 Бензины автомобильные. Определение индивидуального и группового углеводородного состава методом капиллярной газовой хроматографии.

11.    ГОСТ Р ЕН 12177-2008 Жидкие нефтепродукты. Бензин. Определение содержания бензола газохроматографическим методом.

12.    ГОСТ Р 50802-95 Нефть. Метод определения сероводорода, метил- и этилмеркап-

танов.

13.    ГОСТ 31481-2012 Комбикорма, комбикормовое сырье. Метод определения остаточных количеств хлорорганических пестицидов.

14.    ГОСТ Р ЕН ИСО 22854-2010 Нефтепродукты жидкие. Бензины автомобильные. Определение типов углеводородов и оксигенатов методом многомерной газовой хроматографии.

Лист № 6 Всего листов 6

Нормативные и технические документы, устанавливающие требования к хроматографам газовым SCION моделей 436-GC и 456-GC

1    ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».

2    ГОСТ Р 8.729-2010 «ГСИ. Хроматографы аналитические газовые лабораторные. Методика поверки».

3    Техническая документация фирмы-изготовителя.
