Измерители электрической энергии и мощности многофункциональные SHARK 100 и SHARK 200, 54189-13

Назначение

Измерители электрической энергии и мощности многофункциональные SHARK 100 и SHARK 200 (далее - измерители) предназначены для измерения и учета активной, реактивной, полной энергии и мощности в трехфазных трех- и четырёхпроводных цепях переменного тока; измерения и отображения дополнительных параметров трехфазной энергетической сети (токов, напряжений, частоты, cos ф) и основных показателей качества электрической энергии (ПКЭ).

Описание

Измерители состоят из входных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора, электрически программируемых ЗУ и дисплея на ЖКИ. Сохранение данных и программ обеспечивается энергонезависимой памятью. Связь с персональным компьютером (ПК) осуществляется с помощью оптического порта или цифрового интерфейса. Питание счетчика обеспечивается от входных сигналов напряжения или от внешнего источника питания. Измерители SHARK 200 имеют встроенные часы реального времени, позволяющие сохранять значения всех измеренных величин с меткой времени в момент возникновения события.

Заводские настройки, отвечающие за точность измерений, являются неизменными на протяжения всего срока службы счетчика.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства для предотвращения несанкционированных вмешательств в схемы включений приборов.

Измерители могут использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии, а также в системах управления нагрузкой энергетических сетей.

В состав измерителей, в соответствии со структурой, могут входить входы телесигнализации, интерфейсы RS-485 с поддержкой протоколов MODBUS RTU/ASCII или DNP 3.0, интерфейс Ethernet c поддержкой протокола MODBUS TCP, интерфейсы для оптоволокна, оптический порт.

Измерители могут формировать события по отклонению и выходу за порог сигналов тока, напряжения, мощности.

Измерители обеспечивают учет:

-    активной и реактивной энергии прямого и обратного направлений:

-    мощности активной, реактивной и полной по каждой фазе и сумму по фазам;

-    среднеквадратических значений фазных напряжений;

-    среднеквадратических значений фазных токов;

-    фазных коэффициентов мощности cos ф;

-    частоты сети.

Измерители также предназначены для измерения коэффициента гармонической составляющей напряжения.

Дополнительные возможности измерителей SHARK 100: фиксированное и «скользящее» усреднение потребляемой мощности; настраиваемые профили электрической нагрузки; регистрация минимумов и максимумов для основных измеряемых параметров;

регистрация максимальных значений перенапряжения и минимальных значений провалов напряжения.

Дополнительные возможности измерителей SHARK 200: фиксированное и «скользящее» усреднение потребляемой мощности; анализ электрической нагрузки; компенсация потерь электроэнергии в элементах электрической сети; компенсация погрешностей в измерительных трансформаторах тока и напряжения; просмотр кривых токов и напряжений в режиме реального времени с помощью программного обеспечения.

Работоспособность измерителей сохраняется при отсутствии напряжения двух любых фаз или одной фазы и нулевого провода.

При пропадании питания во всех фазах или более двух фазах измерители переходят в режим хранения данных.

Измерители SHARK 100 и SHARK 200 выпускаются в нескольких исполнениях, отличающихся набором сервисных функций.

Функциональные возможности измерителей SHARK 100 и SHARK 200 в зависимости от модели и заказа приведены на рисунках 1 и 2.

Shark 100 - Х - Х - Х - Х - Х - Х - Х

1_ Тип монтажа:

отсутствие знака - на винты;

DIN - на DIN-рейку.

- Тип связи:

отсутствие знака - без интерфейсов;

485Р - RS485 + импульсный выход; INP10 - Ethernet + импульсный выход.

- Напряжение питания:

D2 - 90.265 В переменного тока или

100.370 В постоянного тока;

D - 18.60В постоянного тока.

-Функциональные возможности:

V1 - измеритель тока и напряжения (по умолчанию);

V2 - дополнительно измерение активной, реактивной, полной мощности, частоты сети, cos ф;

V3 - дополнительно измерение активной, реактивной, полной энергии, поддержка протокола DNP 3.0;

V4 - дополнительно расчёт коэффициента гармоник (до 7-й по току и до 3-й по напряжению) и контроль заданных пределов.

-Номинальный (максимальный) ток:

10 - 5 (10) А;

2 - 1 (2) А.

-Частота сети:

50 - 50 Гц;

60 - 60 Гц.

- Серия:

отсутствие знака - базовая версия;

Т - бездисплейный вариант базовой версии;

S - Wi-Fi интерфейс;

В - поддержка протокола BACnet/IP;

ВТ - бездисплейный вариант серии В.

Shark 200 -Х -Х - Х - Х - Х - Х - Х

Модули расширения ввода/вывода 2:

отсутствие знака - модуль отсутствует;

RO1S - 2 реле/2 входа;

PO1S - 4 импульсных выхода/4 входа;

1mAOS - 4 канала аналогового вывода 0-1 мА (двуполярный);

20mA0S - 4 канала аналогового вывода 4-20 мА F0STS - интерфейс для оптоволокна с выходом типа ST;

FOVPS - интерфейс для оптоволокна с выходом типа VPIN;

INP100S - интерфейс Ethernet 100ВaseТ.

_Модули расширения ввода/вывода 1:

отсутствие знака - модуль отсутствует;

R01S - 2 реле/2 входа;

P01S - 4 импульсных выхода/4 входа;

1mA0S - 4 канала аналогового вывода 0-1 мА (двуполярный);

20mA0S - 4 канала аналогового вывода 4-20 мА F0STS - интерфейс для оптоволокна с выходом типа ST;

F0VPS - интерфейс для оптоволокна с выходом типа VPIN;

INP100S - интерфейс Ethernet 100ВaseТ.

-Напряжение питания:

D2 - 90.265 В переменного тока или

100.370 В постоянного тока;

D - 18.60В постоянного тока.

_Функциональные возможности:

V1 - многофункциональный измеритель;

V2 - память для регистрации данных;

V3 - анализ качества, гармоники;

V4 - пределы и управление;

V5 - запись формы сигналов, 77 измерений за период измерения;

V6 - запись формы сигналов, 614 измерений за период измерения.

-Номинальный (максимальный) ток:

10 - 5 (10) А;

2 - 1 (2) А.

- Частота сети:

50 - 50 Гц;

60 - 60 Гц.

- Серия:

отсутствие знака - базовая версия;

Т - бездисплейный вариант базовой версии;

S - Wi-Fi интерфейс;

В - поддержка протокола BACnet/IP;

ВТ - бездисплейный вариант серии В.

Программное обеспечение счётчиков разработано специалистами фирмы «Electro Industries, Div. Of EI Electronics, LLC» и является с собственностью компании.

Встраиваемое ПО (заводская прошивка) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты от несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (логин и пароль). Несанкционированное изменение настроечных параметров устройства невозможно без вскрытия счётчика.

Внешнее ПО применяется для связи с компьютером через интерфейсы. Оно состоит из драйвера, позволяющего подключать счётчики к персональному компьютеру и программы, записанной на диск, позволяющей сохранять результаты измерений в виде текстового файла. ПО не является метрологически значимым и позволяет только считывать результаты измерений из встроенной памяти прибора.

Таблица 1. Характеристики программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С».

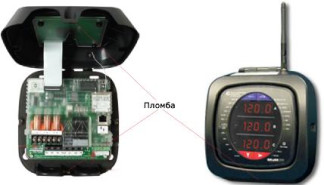

Фотографии модификаций счётчика с местами опломбирования представлены на рисунке 3. Фотография лицевой панели счетчика и вид сбоку представлены на рисунке 4.

Рис. 4

Технические характеристики

Метрологические и технические характеристики измерителей приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки измерителей SHARK 100 и SHARK 200 входят:

-    измеритель SHARK 100 или SHARK 200 1 шт.;

-    паспорт на конкретную модификацию    1 шт.;

-    руководство по эксплуатации    1 шт.;

(допускается поставка 1 экз. на партию)

-    упаковочная коробка    1 шт.

-    диск с ПО Communicator EXT    1 шт.

По требованию организаций, производящих поверку, высылается методика поверки.

Поверка

Осуществляется по документу МП 54189-13 «Измерители электрической энергии и мощности многофункциональные SHARK 100 и SHARK 200. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в апреле 2013 года.

Перечень основного оборудования, необходимого для поверки:

1.    Трехфазная поверочная установка УППУ-МЭ 3.1:

-    основная относительная погрешность при измерении по активной энергии/мощности ±0,015%;

-    - основная относительная погрешность при измерении по реактивной энергии/мощности

±0,03%;

2.    Калибратор показателей качества электрической энергии РЕСУРС-К2:

-    диапазоны выходного фазного напряжения от 2,2 до 317 В и от 0,57 от 0,57 до 83 В;

-    диапазоны выходного тока от 5 мА до 7,5 А и от 1 мА до 1,5 А;

-    диапазон углов сдвига фаз от -180° до 180°;

-    погрешность формирования сигналов напряжения и тока ±0,05%;

-    сигналы тока и напряжения содержат гармонические составляющие с 1 по 50.

3.    Универсальная пробойная установка УПУ-10:

-    испытательное напряжение до 10 кВ,

-    погрешность установки напряжения ±5%;

4.    Секундомер СДСпр-1, абсолютная погрешность за 30 мин. ± 0,1 с;

5.    Радиочасы МИР РЧ-01.

Нормативные и технические документы, устанавливающие требования к измерителям электрической энергии и мощности многофункциональным SHARK 100 и SHARK 200

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ Р 52323-2005 (МЭК 62053-22:2003) “Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S”;

ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ Р 54149-2010 (EN 50160:2010) «Электрическая энергия. Совместимость технических средств электромагнитная. Норма качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.689-2009 «Средства измерений показателей качества электрической энергии. Методы испытаний»;

Документация фирмы-изготовителя.

Рекомендации к применению

- осуществление торговли и товарообменных операций
