Влагомеры поточные INVALCO/WCM-7300-400-BFP, 54193-13

Назначение

Влагомеры поточные INVALC0/WCM-7300-400-BFP (далее-влагомеры), предназначены для измерения влагосодержания нефти и нефтепродуктов при транспортировке по технологическим трубопроводам.

Описание

Принцип действия влагомера основан на зависимости диэлектрической проницаемости водонефтяной эмульсии от содержания в ней воды. Электрод преобразователя, погруженный в эмульсию, меняет емкость нагрузки генератора, вследствие чего изменяется частота выходного сигнала в зависимости от влагосодержания водонефтяной эмульсии.

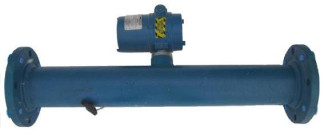

Конструктивно преобразователь первичный представляет собой стальной корпус цилиндрической формы, с приваренными с двух сторон фланцами. Внутри корпуса изолировано установлен стальной полый электрод конденсаторной системы. Сигналы с электрода выведены в электронный блок первичного преобразователя, закрепленного на корпусе влагомера.

Электронный блок также обеспечивает отображение результатов измерений на дисплее, температурную компенсацию, диагностику состояния влагомера, формирование сигнала о превышении предельного значения влагосодержания. Выходной сигнал влагосодержания эмульсии также формируется в аналоговом виде для передачи на требуемые расстояния в измерительно-вычислительные комплексы.

Место

Технические характеристики

Диапазон измерений влагомера, объемной доли воды, %    0 -25;

Пределы допускаемой абсолютной погрешности влагомера, %,    не более:

-    при измерениях объемной доли воды 0-5%    ± 0,05;

-    при измерениях объемной доли воды 5-10%    ± 0,10;

-    при измерениях объемной доли воды 10-25%    ± 0,30;

Диапазон содержания массовой доли солей в жидкости, %    не регламентирован;

Скорость потока,    до 3 м/с;

Диапазон рабочих температур анализируемой жидкости, °С    от минус 18 до плюс 103;

Максимальное рабочее давление, МПа Вид исполнения

Потребляемая мощность, не более, Вт Напряжение питания, В Г абаритные размеры, мм:

813;

224;

203;

101,6;

20,4;

4 - 20;

от минус 20 до плюс 60;

30 000;

10.

-    длина

-    ширина

-    высота

-    диаметр измерительной камеры Масса, кг, не более

Диапазон аналогового выходного сигнала, мА Условия эксплуатации:

Температура окружающей среды, °С Наработка на отказ, не менее часов Срок службы, лет, не менее

Знак утверждения типа

Наносится на табличку электронного блока влагомера методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

-    Влагомер поточный - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0059-6-2013 «Инструкция. Государственная система обеспечения единства измерений. Влагомеры поточные INVALCO/WCM-7300-400-BFP. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 14.01.2013 г.

Средства поверки:

-    установка поверочная, аттестованная в качестве рабочего эталона, обеспечивающая монтаж влагомеров, циркуляцию и расход поверочной жидкости через влагомер в диапазоне от 0,5 до 6,5 м3/час, включающая в себя диспергирующее устройство, обеспечивающее создание стабильных эмульсий и оборудованная термостатом, обеспечивающим поддержание температуры поверочной жидкости равной 20 оС, со стабильностью ± 0,1 °С;

-    средство измерения начального влагосодержания нефти с абсолютной погрешностью не более 0,02 %, объемной доли воды;

-    термометры ртутные стеклянные типа ТЛ-4 по ТУ 25-2021.003 с ценой деления 0,1 оС и пределами допускаемой абсолютной погрешности: ± 0,2 оС;

-    барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;

-    весы лабораторные с ценой деления не менее 0,01 г;

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры INVALCO/WCM-7300-400-BFP.

Нормативные и технические документы, устанавливающие требования к влагомерам поточным INVALCO/WCM-7300-400-BFP

1.    ГОСТ 8.190-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерения объемного влагосодержания нефти и нефтепродуктов»;

2.    Техническая документация фирмы «FMC Technologies.Inc.» (США);

Лист № 3 Всего листов 3

Рекомендации к применению

-    выполнение государственных учетных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
