Аспираторы MARC-7000, 54194-13

Назначение

Аспираторы «MARC-7000» предназначены для отбора и измерения объема проб воздушных сред.

Описание

Принцип действия аспираторов основан на создании разрежения со стабильными параметрами, за счет которого прокачивается отбираемая проба воздуха с заданным объемным расходом.

Конструктивно аспираторы выполнены в одном блоке.

В состав аспираторов входят:

-    насос;

-    датчик объемного расхода;

-    таймер;

-    сосуды, заполненные водой или поглотительным раствором.

На передней панели аспиратора расположены кнопка «ВКЛ/ВЫКЛ»; жидкокристаллический дисплей с клавиатурой для управления аспиратором, разъем RS232 для подключения к персональному компьютеру.

На жидкокристаллическом дисплее аспиратора отображаются следующие параметры: текущий объемный расход пробы; текущий объем пробы; текущее время отбора пробы, аварийные сигналы неисправностей.

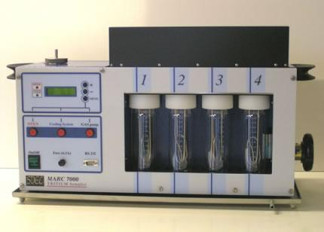

Общий вид аспиратора «MARC-7000» приведен на рис. 1.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение (ПО) MARC-7000. Программное обеспечение осуществляет функции: расчет и отображение результатов измерений на ЖК-дисплее; передачу результатов измерений через интерфейс RS232C; контроль целостности программных кодов ПО, настроечных и калибровочных констант;

контроль общих неисправностей.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения аспираторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Технические характеристики

1    Емкость отсчетного устройства, позволяющего измерять объем пробы прокачиваемого воздуха, дм3, не менее    25 106

2    Пределы допускаемой основной относительной погрешности (при измерении объема пробы прокачиваемого воздуха не менее 20 дм3), %    ± 5

3    Номинальная цена единицы наименьшего разряда

(при измерении объема), дм3    0,1

4    Диапазон задания объемного расхода

пробы прокачиваемого воздуха, дм3/ч    от 20 до 40*

Примечание: * Заводская настройка: 30 дм3/ч. Для других расходов в указанном диапазоне требуется введение градуировочного коэффициента.

5    Пределы допускаемой основной относительной погрешности задания объемного расхода, %    ± 5

6    Номинальная цена единицы наименьшего разряда

(при измерении расхода), дм3/ч    0,1

7    Диапазон измерений времени отбора пробы воздуха, ч    от 1 до 48

8    Пределы допускаемой основной относительной погрешности канала измерения времени отбора пробы воздуха, %    ± 0,5

9    Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С от номинального значения температуры 20 °С в диапазоне от минус 10 °С до 40 °С: ± 0,5 доли от основной относительной погрешности.

10    Время непрерывной работы, ч, не более:    48

11    Масса аспиратора, не более: 30 кг.

12    Габаритные размеры аспиратора, не более:

-    длина: 700 мм;

-    ширина: 265 мм;

-    высота: 270 мм.

13    Потребляемая мощность, не более: 300 ВА.

14    Электрическое питание от сети переменного тока: напряжение (230±23) В, частота (50±1) Гц;

15    Средняя наработка на отказ (при доверительной вероятности Р=0,95): 16000 часов.

16    Полный средний срок службы, не менее: 6 лет.

17    Условия эксплуатации:

-    диапазон температур окружающего воздуха    от минус 10 оС до 40 оС;

-    диапазон относительной влажности    от 15 до 98 % при температуре 25 оС

(без конденсации влаги);

-    диапазон атмосферного давления    84 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на корпус аспираторов и на титульный лист Руководства по эксплуатации.

Комплектность средств измерений

Комплектность аспиратора «MARC-7000» приведена в таблице 2. Таблица 2.

Поверка

осуществляется по документу МП-242-1531-2013 «Аспираторы «MARC-7000». Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 15 марта 2013 г.

Основные средства поверки:

- расходомер-счетчик газа РГС-1 по ШДЕК421322.001ТУ (№ 20831-06 в Госреестре СИ РФ), относительная погрешность ± 1 %.

Сведения о методах измерений

Методика измерений приведена в документе «Аспираторы «MARC-7000». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к аспираторам «MARC-7000»

1    ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

2    ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия».

3    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

4    Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по обеспечению безопасных условий и охраны труда; осуществление деятельности в области охраны окружающей среды.
