Детекторы сцинтилляционные СД2, 54199-13

54199-13
Документы
Карточка СИ
Номер в госреестре 54199-13
Наименование СИ Детекторы сцинтилляционные
Обозначение типа СИ СД2
Изготовитель ФГУП "НИИ приборов", г.Лыткарино
Год регистрации 2013
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Детекторы сцинтилляционные СД2 (далее - детекторы) предназначены для измерений мощности экспозиционной дозы импульсного тормозного излучения.

Описание

Конструктивно детекторы выполнены на основе коаксиального фотоэлемента типа СДФ14, состыкованного с пластмассовым сцинтиллятором типа СПС Б15 размерами 025 х 25 мм. Электрический вывод фотоэлемента совместим с разъемами типа СР-75-154П или СР-75-167П.

Принцип работы детекторов заключается в следующем: тормозное излучение образует в сцинтилляторе вторичные фото- и комптоновские электроны, при торможении которых происходит возбуждение молекул сцинтиллятора. Снятие возбуждения сопровождается испусканием квантов света. Световое излучение образует в фотоэлементе, примыкающем к сцинтиллятору, электрический ток. Ток детектора пропорционален мощности экспозиционной дозы, он проходит через кабельную линию связи и регистрируется, как правило, на осциллографе, выделяясь на согласованном нагрузочном сопротивлении в виде импульса напряжения. Питание детектора осуществляется через эту же кабельную линию с помощью разделительной емкости.

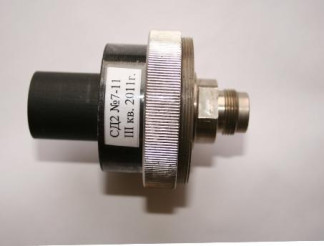

Внешний вид детектора приведен на рисунке 1.

Схема пломбировки и места нанесения наклейки приведена на рисунке 2.

Технические характеристики

Метрологические и технические характеристики детекторов приведены в таблице 1.

Таблица 1

Наименование параметра или характеристики

Значение

характеристики

Дозовая чувствительность к излучению со средней энергией 1,25 МэВ, Ас/Р, не менее

410-9

Дозовая чувствительность к спектру излучения ускорителя РИУС-5, Ас/Р, не менее

410-9

Пределы относительной суммарной погрешности определения дозовой чувствительности (при доверительной вероятности 0,95), %

±10

Отклонение относительной, нормированной к 1,25 МэВ, энергетической зависимости чувствительности (ЭЗЧ):

-    в диапазоне энергий (0,15 - 10) МэВ, %, не более

-    в диапазоне (0,06 - 0,15) МэВ, %, не более

±15 минус 40

Максимальный линейный ток, А, не менее

2,5

Рабочее напряжение питания, В

минус (1300 ± 100)

Г абаритные размеры (диаметр х высота), мм, не более

60 х 80

Масса, г, не более

250

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, мм рт. ст. (кПа)

от 15 до 35 до 80 от 645 до 795 (от 86 до 106)

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Наименование

Кол-во, шт.

Детектор сцинтилляционный СД2

1

Паспорт 11.05.00.00 ПС

1

Руководство по эксплуатации 11.05.00.00 РЭ

1

Методика поверки 11.05.00.00 ИС МП

1

Поверка

Осуществляется по документу 11.05.00.00 ИС МП «Инструкция. Детекторы сцинтилляционные СД2. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в декабре 2012 г.

Основные средства поверки:

вторичный эталон экспозиционной дозы и мощности экспозиционной дозы ВЭТ 8-13-92 (аттестованный в установленном порядке), пределы допускаемой суммарной погрешности измерений ± 1,9 %.

Сведения о методах измерений

Детекторы сцинтилляционные СД2. Руководство по эксплуатации. 11.05.00.00 РЭ.

Нормативные и технические документы, устанавливающие требования к детекторам сцинтилляционным СД2

ГОСТ 8.034-82 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;

«Нормы радиационной безопасности (НРБ-99/2009)»;

«Основные санитарные правила обеспечения радиационной безопасности. (ОСПОРБ-2010)».

Рекомендации к применению

Осуществление контроля за соблюдением установленных законодательством Российской Федерации требований по радиационному воздействию при испытании объектов на радиационную стойкость.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 22.11.2024
54199-13
Номер в ГРСИ РФ:
54199-13
Производитель / заявитель:
ФГУП "НИИ приборов", г.Лыткарино
Год регистрации:
2013
