| Номер в госреестре | 54205-13 |
| Наименование СИ | Трансформаторы тока измерительные 0,66 кВ |
| Обозначение типа СИ | ТТЭ-А-С и ТТЭ-С |
| Изготовитель | ООО "ЭКФ Электротехника", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 12.07.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные 0,66 кВ типа ТТЭ-А-С и ТТЭ-С предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.
По принципу конструкции трансформаторы тока являются шинными и имеют четыре модификации:
- модификация ТТЭ-А-С имеет первичную обмотку, выполненную в виде встроенной шины;
- модификации ТТЭ-С-30, ТТЭ-С-40, ТТЭ-С-60, ТТЭ-С-85, ТТЭ-С-100, ТТЭ-С-125 не имеют встроенной первичной обмотки, в качестве первичной обмотки в окне магнитопровода трансформаторов тока крепятся шина или кабель соответствующего размера.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.

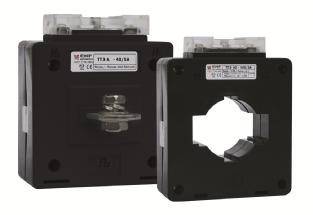

Фотографии трансформаторов и места пломбирования представлены на рисунках 1-5.
Обозначение модификаций и основные технические характеристики трансформаторов тока приведены в таблице 1.
ТТЭ-
А-С
| ТТЭ- | ТТЭ- | ТТЭ- | ТТЭ- | ТТЭ- С- 100 |
| С-30 | С-40 | С-60 | С-85 |
ТТЭ-
С-
125
Номинальное напряжение трансформатора ином, кВ
0,66
0,72
50
Наибольшее рабочее напряжение, кВ
Номинальная частота напряжения сети
Уном? Гц_
Номинальный первичный ток трансформатора L А
-*1ном?
5
10
20
25
30
40
50
60
75
80
100
120
125
150
200
250
300
400
500
600
800
1000
| 800 | |
| 1000 | |
| 750 | 1200 |
| 800 | 1500 |
| 1000 | 1600 |
| 1200 | 2000 |
| 1500 | 2250 |
| 2500 | |
| 3000 |
| 100 | |
| 150 | 400 |
| 200 | 500 |
| 250 | 600 |
| 300 | 750 |
| 400 | 800 |
| 500 | 1000 |
| 600 |
1500
2000
2500
3000
4000
5000
100
150
200
250
300
Номинальный вторичный рабочий ток
^2ном, А
5
5, 10, 15
0,2S; 0,5; 0,5S
5
Номинальная вторичная нагрузка £2ном с коэффициентом мощности cos j2 = 0,8, ВА
Класс точности
Номинальный коэффициент безопасности вторичной обмотки, А~Бном
Испытательное одноминутное напряжение частотой 50 Гц, кВ
3
0,60
| 0,75 | 0,80 |
| 0,82 | 0,85 |
| 0,89 | 0,94 |
| 0,99 | 1,10 |
| 1,02 | 1,16 |
Масса, кг, не более
1,00
1,15
1,45
1,60
1,90
2,20
0,38
0,60
0,60
Рабочие условия применения трансформаторов тока:
- диапазон температур окружающей среды от минус 45 оС до плюс 45 оС;
- максимальная относительная влажность при при 25 оС не более 98 %;
- атмосферное давление - от 84 до 106,7 кПа.
Габаритные размеры приведены в таблице 2.
Таблица 2
| Наименование | Длина, мм | Высота, мм | Ширина, мм |
| ТТЭ-С-30 | 75 | 82 | 42 |
| ТТЭ-С-60 | 101 | 111 | 42 |
| ТТЭ-С-85 | 128 | 145 | 42 |
| ТТЭ-С-100 | 144 | 138 | 42 |
| ТТЭ-С-125 | 191 | 205 | 42 |
| ТТЭ-А-С от 5/5А до 300/5А | 87 | 103 | 120 |
| ТТЭ-А-С от 400/5А до 500/5А | 87 | 103 | 118 |
| ТТЭ-А-С от 600/5А до 1000/5А | 87 | 103 | 112 |
Средняя наработка до отказа, не менее - 160 000 часов.
Средний срок службы трансформаторов - 25 лет.
Трансформаторы не ремонтопригодны.
Знак утверждения типа наносится типографским способом на титульный лист паспорта 3414-001-70039910-2013 ПС и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе трансформаторов тока.
В комплект поставки входят:
- трансформатор тока ТТЭ-А или ТТЭ-С - 1 шт.;
- держатели для крепления на шине (кроме модификации ТТЭ-А-С) - 2 шт.;
- винты для крепления на шине (кроме модификации ТТЭ-А-С) - 2 шт.;
- упаковочная коробка - 1 шт.;
- паспорт - 1 экз.
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным 0,66 кВ типа ТТЭ-А-С и ТТЭ-С
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
ТУ 3414-001-70039910-2013 «Трансформаторы тока измерительные 0,66 кВ ТТЭ-А-С и ТТЭ-С. Технические условия».
- осуществление торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2040 |
| Поверителей | 59 |
| Актуальность данных | 17.09.2024 |
