Комплект мер для поверки систем оптических координатно-измерительных топометрических ATOS, 54216-13

Назначение

Комплект мер для поверки систем оптических координатно-измерительных топометрических ATOS (комплект мер) предназначены для передачи единицы длины в области измерений геометрических параметров отклонений формы и взаимного расположения поверхностей.

Описание

В комплект мер для поверки систем оптических координатно-измерительных топометрических ATOS входит:

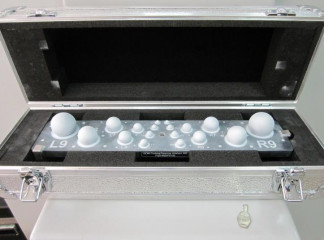

-Мера - пространственный эталон 400 (Рисунок 1);

-Эталонная мера отклонений от плоскостности 130 (Рисунок 3);

-Эталонная мера отклонений от плоскостности 300 (Рисунок 4)

Пространственный эталон 400 представляет собой углепластиковую плиту с установленными на ней 18 стальными сферами с известными диаметрами и координатами центров сфер. Пары сфер промаркированы, например L1 и R1 (L-левая, R-правая) (Рисунок 2). Первая цифра в имени пар сфер обозначает расстояние между центрами сфер в мм, например, 16_L1-R1 означает, что расстояние между центрами сфер 16 мм. Для каждого измерительного объема системы ATOS предназначена своя пара сфер.

Лист № 2 Всего листов 6

Принцип действия пространственного эталона основан на измерении диаметров и координат центров сфер при помощи систем оптических координатно-измерительных топометрических ATOS и последующего определения их отклонений от номинальных значений.

-160_L7-R7-

i<- 230_L8-R8-►!

- 320.L9-R9-i

Эталонные меры отклонения от плоскостности представляет собой гранитные плиты с известными отклонениями от плоскостности в измеряемых точках. Определение отклонения от плоскостности производится путем измерений отклонений точек, расположенных на поверхности меры, предварительно выбранных в качестве реперных точек на квадратной сетке, образованной базовой системой координат X , Y.

Технические характеристики

Мера - пространственный эталон 400

Эталоннная мера отклонений от плоскостности 130

Относительная влажность воздуха, не более, %    80, без конденсата

Знак утверждения типа

Знак утверждения типа наносится на паспорт комплекта мер для поверки систем оптических координатно-измерительных топометрических ATOS типографским способом и на металлическое основание мер методом наклейки

Комплектность

Поверка

Осуществляется по документу МП 54216-13 «Комплект мер для поверки систем оптических координатно-измерительных топометрических ATOS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г. и включенному в комплект поставки комплекта мер

Основные средства поверки: Координатно-измерительная машина с пределами допускаемой объемной погрешности ± (1,2мкм+2,5^-10-6) мкм, где L- измеряемая длина в м; прибор для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов Form Talysurf (Госреестр № 20668-12).

Сведения о методах измерений

Метод измерений изложен в документе «Комплект мер для поверки систем оптических координатно-измерительных топометрических ATOS. Паспорт»

Нормативные и технические документы, устанавливающие требования к комплекту мер для поверки систем оптических координатно-измерительных топометрических ATOS

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм». Техническая документация фирмы GOM mbH, Германия.

Рекомендации к применению

Выполнение работ и оказание услуг по обеспечению единства измерений
