| Номер в госреестре | 54219-13 |
| Наименование СИ | Приборы для измерений параметров шероховатости |
| Обозначение типа СИ | Hommel-Etamic W55 |
| Изготовитель | "HOMMEL-ETAMIC GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 16.07.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Приборы для измерений параметров шероховатости моделей HOMMEL-ETAMIC W55 (далее - приборы) предназначены для измерений параметров шероховатости и волнистости различных деталей в цехах и лабораториях промышленных предприятий машиностроительного комплекса.
Приборы HOMMEL-ETAMIC W55 выпускаются в трех модификациях: W55-R16-300, W55 R120-400 и W55 R20-300, отличающихся конструкцией вертикальной колонны и приводом датчика.
Работа приборов основана на принципе ощупывания неровностей исследуемой поверхности алмазной иглой измерительного преобразователя и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются, преобразуются и результаты измерений выводятся на монитор вычислительно - показывающего блока.

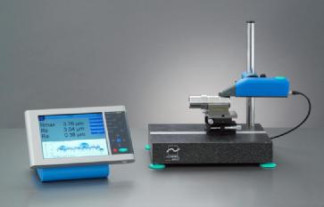

Прибор состоит из гранитного стола с Т-образными пазами, вертикальной колонны, мотопривода с индуктивным преобразователем и электронного блока, несущего на передней панели цветной жидкокристаллический сенсорный дисплей и панель с кнопками управления измерительным процессом.
Для контроля шероховатости и профиля поверхности используется устройство подачи Waveline™ 120 или Waveline™ 20. Встроенная в устройство Waveline™ 120 и Waveline™ 20 высокоточная базовая плоскость позволяет использовать безопорный датчик. Для вертикального перемещения при измерении поверхности используется колонна Wavelift™ 400 с возможностью поворота в горизонтальной плоскости на ±45° или универсальная вертикальная стойка для крепления к ней мотопривода Waveline 20. Последний может устанавливаться непосредственно на деталь при измерении крупногабаритных деталей и труднодоступных поверхностей.
Приборы для измерений параметров шероховатости моделей HOMMEL-ETAMIC W55 оснащены программным обеспечением TURBO Roughness. Вычислительные алгоритмы расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Turbo Roughness | TRWin | 1.39 | 1CADF81BBFD4 7F42E7F820301 BB31593 | MD5 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения приборов для измерений параметров шероховатости моделей HOMMEL-ETAMIC W55 соответствует уровню «С» по МИ 3286-2010.
| W55-R16-300 | W55-R20-300 | W55-R120-400 | |
| Измеряемые параметры шероховатости | Ra; Rz; Rmax; Rt; Rq; Rsk; lmo; lo; Rdq; da; ln; La; Lq; Rdc; Rv; Rz-ISO; R3z; Rpm; Rp3z; R3zm; Rp; D; RPc; RSm; Rpm/R3z; lr; Rku; tpif; tpia; tpip; tpic; Rt/Ra; Rz1; Rz2; Rz3; Rz4; Rz5; Rmr; Rmr%; Api Rpk*; Rpk; Rk; Rvk*; Rvk; Mr1; Mr 2; A1; A2; Vo(70 %)0.01* Rv/Rk | ||
| Измеряемые параметры волнистости | Wt.; Wp; Wz; Wa; Wq; Wsk; WSm; Wdq; lw; Wku | ||
| Измеряемые параметры профиля | Pt.; Pp; Pz; Pa; Pq; Psk; PSm; Pdq; lp; Pku; tpaf; tpaa; tpab; tpac; Pmr0; APa; APa%; Pmr; Pmr% | ||
| Применяемые фильтры | RC, Гаусс (M | [1) | |
| Диапазон измерений, мкм Диапазон 1: | ±80 | ±80 | ±80 |
| Диапазон 2: | ±320 | ±300 | ±300 |
| Диапазон 3: | - | ±600 | ±600 |
| Разрешение, мкм Диапазон 1: | 0,01 | 0,01 | 0,01 |
| Диапазон 2: | 0,04 | 0,05 | 0,05 |
| Диапазон 3: | - | 0,1 | 0,1 |
| Отсечка шага Хс, мм | 0,08; 0,25; 0,8; 2,5;8 | 0.025; 0.08; 0.25; 0.8; 2.5; 8 | |
| Длина трассирования Lc, мм | 16 | 20 | 60 |
| Тип датчика | Индуктивный | ||
| Скорость перемещения датчика, мм/сек | 0,15; 0,5; 1,0 | c назнач. Lc: 0.05; 0.15; 0.5 мм/сек; изменяемый 0.01 - 2.0 мм/сек с шагом 0.01 | |
| Радиус кривизны щупа, мкм | 2; 5 | ||
| Пределы допускаемой основной погрешности по параметру Ra, % | ± 3 | ||
| Статистика | (n, x, S, R, max, min) для каждого из 1 - 999 измерений | ||
| Вывод данных на монитор и принтер | Значения характеристики поверхности; статистика; положение профиля; P-, R-, W-, K- | ||
| профили; кривая материала; условия измерений; допуска | |||
| Вывод данных: | 2 x USB фронт 2 x USB на зад LAN 10/100 (R RS232 (9-PIN-] | ально, ней панели, J45); D-Sub) | |
| Вертикальная стойка: | |||
| - диапазон перемещения, мм | 300 | 300 | 400 |
| - угол поворота привода | ±180 | ±180 | ±45 |
| - размеры гранитного основания | 400 x 280 мм | 400 x 280 мм | 800 x 560 мм |
| Масса, г | 1200 | 1220 | 1640 |
| Электрическое питание: | 100 В - 240 В, 50-60 | Гц, 160 ВА | |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским методом и методом наклейки на корпус прибора.
Комплектность
Приборы поставляются в комплекте с принадлежностями в упаковке для хранения и переноски:
| Прибор для измерений параметров шероховатости моделей HOMMEL-ETAMIC W55 | 1 шт. |
| Блок питания | 1 шт. |
| Кабель питания | 1 шт. |
| USB карта памяти | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 54219-13 «Приборы для измерения параметров шероховатости моделей HOMMEL-ETAMIC W55. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2012 года и включенному в комплект поставки.
Основные средства поверки: меры для поверки приборов для измерений шероховатости поверхности PGN 1, PGN 3, PGN 10, PEN 10-1.
Сведения о методах измерений содержатся в разделе 4.7 документа «Приборы для измерений параметров шероховатости моделей HOMMEL-ETAMIC W55. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров шероховатости моделей HOMMEL-ETAMIC W55
ГОСТ 8.296-78 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений параметров шероховатости Rmax и Rz в диапазоне 0,025.1600 мкм»
Техническая документация фирмы Hommel-Etamic GmbH, Германия
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 18.09.2024 |
