Толщиномеры магнитные Magna-Mike 8600, 54221-13

Назначение

Толщиномеры магнитные Magna-Mike 8600 (далее - толщиномеры) предназначены для измерений толщины изделий из неферромагнитных материалов.

Описание

Принцип действия толщиномеров основан на эффекте Холла.

Толщина изделия измеряется путем установки шарика на одну сторону измеряемого изделия, а магнитного преобразователя на противоположную сторону. Чувствительный элемент преобразователя измеряет расстояние между наконечником преобразователя и шариком.

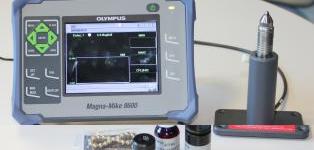

Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем. Толщиномеры используются с шариками различных диаметров, дисками или проволокой. Выбор диаметра шарика, диска или проволоки зависит от геометрической формы и максимальной толщины контролируемого изделия.

На передней панели корпуса электронного блока толщиномера расположены жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек и разъемы RS-232, VGA. На верхней панели корпуса расположены разъемы для подключения преобразователя, зарядного устройства и ножного переключателя.

На боковой панели под крышкой расположены разъем USB и слот для съёмной карты памяти MicroSD.

Толщиномеры используются с преобразователями 86PR-1 и 86PR-2, изготавливаемые компанией «Olympus NDT, Inc.». Преобразователи отличаются формой и размером. Преобразователи оснащены защитными сменными колпачками.

Толщиномеры оснащены звуковой сигнализацией в случае превышения установленных пороговых значений толщины.

Питание толщиномера осуществляется от аккумулятора или сети переменного тока через зарядное устройство/адаптер.

К толщиномеру может быть подключен ножной переключатель для выполнения функций передачи, сохранения или проведения измерений.

Схема пломбировки толщиномеров от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение (далее ПО), разработанное компанией изготовителем. ПО предназначено для:

-    настройки толщиномера;

-    визуализации, хранения и передачи результатов измерений.

ПО толщиномеров соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

Толщиномеры поддерживают возможность работы с автономным ПО «WINXL» и «Upgrade2010».

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Технические характеристики

Диапазон измерений толщины, мм:

-    шарик диаметром 1,59 мм

от 0,001 до 2,03; от 0,001 до 6,10; от 0,001 до 9,14 от 0,001 до 9,14 от 4,06 до 19,05 от 4,06 до 25,4 от 0,001 до 9,14 от 0,001 до 6,10 от 0,001 до 12,7

-    шарик диаметром 3,18 мм

-    шарик диаметром 4,76 мм

-    шарик диаметром 6,35 мм

-    магнитный шарик диаметром 4,76 мм

-    магнитный шарик диаметром 6,35 мм

-    плоский диск диаметром 12,70 мм

-    диск с V-образной кромкой 6,35 мм

-    проволока диаметром 1,14 мм

Пределы допускаемой абсолютной погрешности измерений толщины приведены в таблице 2. Таблица 2

(где Н - измеренное значение, мм) Дискретность отсчета, мм Питание от сети переменного тока: напряжение, В

0,1; 0,01; 0,001.

частота, Гц

Потребляемая мощность, Вт, не более Г абаритные размеры электронного блока, мм, не более Масса электронного блока с литий-ионным аккумулятором, кг, не более Средний срок службы, лет Средняя наработка на отказ, ч

от 200 до 240; от 50 до 60. 10.

236х167х72.

1,7.

7.

25000.

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С    от 0 до +50;

-    относительная влажность воздуха, %, не более 95 (без конденсации влаги).

Знак утверждения типа

Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус электронного блока толщиномера.

Комплектность

Таблица 3

* - количество и модели преобразователей определяются в соответствии с заказом;

** - комплектность набора и количество определяются в соответствии с заказом.

Поверка

осуществляется по документу МП 2512-0008-2013 «Толщиномеры магнитные Magna-Mike 8600. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2013 г.

В перечень основного поверочного оборудования входят:

-    меры толщины покрытий ELCOMETER 990 (Госреестр № 37535-08);

-    меры толщины покрытий МТ (Госреестр № 50316-12).

Сведения о методах измерений

Методика измерений приведена в документе:

«Толщиномеры магнитные Magna-Mike 8600. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к толщиномерам магнитным Magna-Mike 8600

Техническая документация компании «Olympus NDT, Inc.».

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
