Машины для испытаний пружин TIME TLS, 54227-13

Назначение

Машины для испытаний пружин TIME TLS предназначены для измерений силы при статических испытаниях пружин на растяжение и сжатие, а так же для испытаний хрупких материалов на разрушение.

Описание

Принцип действия машин для испытаний пружин TIME TLS основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке, который после преобразования в специальном PC-контроллере выводится в виде значения нагрузки на индикатор (электронный дисплей, монитор компьютера).

Машины для испытаний пружин TIME TLS имеют ручной привод или электромеханический сервопривод, работающий на переменном токе, и компьютерную систему управления и обработки результатов измерений. Система автоматического регулирования с обратной связью обеспечивает открытое управление циклом и постоянный контроль параметров. Программное обеспечение дает возможность выстраивать способы проведения исследований и настраивать отчеты.

Машины для испытаний пружин TIME TLS имеют ряд модификаций, отличающихся значением наибольшей предельной нагрузки, типом управления и привода.

Машины для испытаний пружин TIME TLS-S-I выпускаются следующих модификаций: TIME TLS-S1, TIME TLS-S2, TIME TLS-S5, TIME TLS-S10, TIME TLS-S20, TIME TLS-S50I, TIME TLS-S100I, TIME TLS-S200I, TIME TLS-S500I, TIME TLS-S1000I, TIME TLS-S2000I, TIME TLS-S5000I, TIME TLS-S10000I, TIME TLS-S20000I.

Машины для испытаний пружин TIME TLS-S-II выпускаются следующих модификаций: TIME TLS-S100II, TIME TLS-S200II, TIME TLS-S500II, TIME TLS-S1000II, TIME TLS-S2000II, TIME TLS-S5000II, TIME TLS-S10000II, TIME TLS-S20000II.

Машины для испытаний пружин TIME TLS-S-III выпускаются следующих модификаций: TIME TLS-S1III, TIME TLS-S2III, TIME TLS-S5III, TIME TLS-S10III, TIME TLS-S20III, TIME TLS-S50III, TIME TLS-S100III, TIME TLS-S200III.

Машины для испытаний пружин TIME TLS-W-I выпускаются следующих модификаций: TIME TLS-W20I, TIME TLS-W50I, TIME TLS-W100I, TIME TLS-W200I, TIME TLS-W500I, TIME TLS-W1000I, TIME TLS-W2000I, TIME TLS-W5000I, TIME TLS-W10000I, TIME TLS-W20000I.

Машины для испытаний пружин TLS-YW-I выпускаются следующих модификаций: TIME TLS-YW50I, TIME TLS-YW100I, TIME TLS-YW150I, TIME TLS-YW200I.

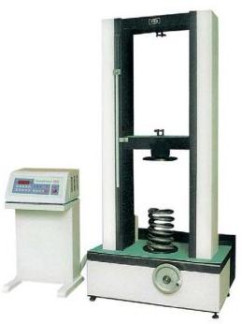

Машины для испытаний пружин TIME TLS-S-I являются вертикальными машинами с ручным управлением. Конструктивно модификации с нагрузкой до 5000 Н выполнены в одноколонном исполнении (рисунок 1), а свыше 5000 Н - в двухколонном (рисунок 2).

Машины для испытаний пружин TIME TLS-S-II являются вертикальными автоматическими машинами. Конструктивно модификации с нагрузкой до 5000 Н выполнены в одноколонном исполнении (рисунок 3), а свыше 5000 Н - в двухколонном (рисунок 4).

Машины для испытаний пружин TIME TLS-S-III являются вертикальными машинами с ручным управлением. Конструктивно модификации выполнены в одноколонном исполнении, в одном корпусе с блоком управления (рисунок 5).

Машины для испытаний пружин TIME TLS-W-I являются вертикальными машинами с компьютерным управлением. Конструктивно модификации с нагрузкой до 5000 Н выполнены в одноколонном исполнении (рисунок 6), а свыше 5000 Н - в двухколонном (рисунок 7).

Машины для испытаний пружин TIME TLS-YW-I являются вертикальными машинами с компьютерным управлением. Конструктивно модификации выполнены в двухколонном исполнении (рисунок 8).

Конструктивно машины для испытаний пружин TIME TLS состоят из основания, нагружающего устройства и системы управления.

Нагружающее устройство представляет собой закрепленную на основании силовую раму с одной (двумя) колоннами, силоизмерительный тензодатчик, закрепленный на подвижной траверсе или под неподвижной траверсой (в зависимости от модификации). Система управления состоит из блока управления и (для TIME TLS-W-I и TIME TLS-YW-I) компьютера.

Блок управления представляет собой отдельный модуль с органами управления и индикации. РС-контроллер, осуществляющий взаимодействие оператора с машиной и вычислений измеряемых параметров, выполнен в виде платы и установлен у машин для испытаний пружин TIME TLS-W-I, TIME TLS-YW-I внутри компьютера, а у машин для испытаний пружин TIME TLS-S-I, TIME TLS-S-II, TIME TLS-S-III внутри блока электронного дисплея, расположенном на блоке управления.

Для исключения несанкционированного доступа, блок управления, блок электронного дисплея и компьютер пломбируются.

Программное обеспечение

Многофункциональное программное обеспечение платы контроллера, позволяющее осуществлять взаимодействие оператора с машиной, реализовывать различные способы проведения испытаний и автоматическую обработку данных, отражено в таблице 1.

* - 1. - метрологически значимая часть ПО;

Х - метрологически не значимая часть ПО.

Все машины для испытаний пружин TIME TLS имеют одно общее встроенное метрологически значимое ПО.

Доступ к ПО, устанавливаемому в РС-контроллер, возможен только изготовителю. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений

- А по МИ 3286-2010.

Для машин для испытаний пружин TIME TLS-W-I, TIME TLS-YW-I поставляется внешнее ПО, которое не является метрологически значимым и предназначено только для удобства управления, задачи параметров испытаний и отображения результатов измерений.

Технические характеристики

Метрологические и технические характеристики машин для испытаний пружин TIME TLS-S-I приведены в таблицах 2, 3, 4.

Таблица 2

Таблица 3

Метрологические и технические характеристики машин для испытаний пружин TIME TLS-S-II приведены в таблицах 5, 6.

Метрологические и технические характеристики машин для испытаний пружин TIME TLS-S-III приведены в таблицах 7, 8.

Метрологические и технические характеристики машин для испытаний пружин TIME TLS-W-I приведены в таблицах 9, 10.

Метрологические и технические характеристики машин для испытаний пружин TIME TLS-YW-I приведены в таблице 11.

Таблица 11

Рабочие условия

a)    Температура окружающей среды: от 10 до 35 оС;

b)    Относительная влажность < 80%.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на лицевую панель машины методом офсетной печати.

Комплектность

Комплектность средства измерений приведена в таблице 12. Таблица 12

Поверка

осуществляется по документу МП ТИнТ 107-2013 «Машины для испытаний пружин TIME TLS. Методика поверки», утверждённому ГЦИ СИ «ТестИнТех» 18.04.2013г.

Основные средства поверки:

- рабочие эталонные (динамометры) 2-го разряда по ГОСТ Р 8.663-2009, погрешность ± 0,12 %.

Сведения о методах измерений

Сведения о методах измерений содержатся в документе: «Машины для испытаний пружин TIME TLS. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машинам для испытаний пружин TIME TLS

1    Техническая документация изготовителя Beijing TIME High Technology Ltd. (КНР).

2    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений

силы».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
