Назначение
Установки ультразвуковой и вихретоковой дефектоскопии железнодорожных осей «СНК «Ось-3» (далее по тексту - установки) предназначены для измерения геометрических параметров дефектов и автоматизированного контроля чистовых железнодорожных осей, изготовленных из заготовок, полученных методами ковки или поперечно-винтового проката, прошедших чистовую токарную обработку, типов РУ1Ш (без резьбовых отверстий в торцах) и РУ1 (без зарезьбовых канавок и без пазов в торцах) по ГОСТ 31334-2007 при их производстве и в процессе эксплуатации.
Описание
В установке реализованы ультразвуковой (УЗ) и вихретоковый (ВТ) методы измерений.
Установка состоит из механического модуля и шкафа измерительно-вычислительных и управляющих средств, включающего в себя УЗ модуль, ВТ модуль и датчики. В установке имеется 20 УЗ каналов прозвучивания и 28 ВТ каналов.
Принцип действия УЗ модуля установки основан на способности ультразвуковых колебаний (далее по тексту - УЗК), возбуждаемых пьезоэлектрическим преобразователем, распространяться в контролируемом изделии и отражаться от внутренних дефектов. Отраженные от дефектов УЗК принимаются пьезоэлектрическим преобразователем, преобразуются в пропорциональные электрические сигналы и после обработки этих сигналов отражаются на мониторе установки.
Принцип действия ВТ модуля установки основан на анализе изменения вихревых токов в результате воздействия дефектов, имеющихся в материале контролируемого изделия.

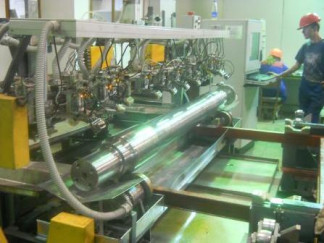

Внешний вид установки показан на рисунке 1.
Программное обеспечение
На установке установлено программное обеспечение «САУЗК осей-MUX». Идентификационные данные ПО приведены в таблице:
Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра ПО |
ПО модуля сбора данных | «САУЗК осей-MUX» | 1.0.0.1 | - | - |
Программное обеспечение (ПО) обладает многоуровневой системой доступа. При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики установки. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
На рисунке 2 показано место нахождения замков, закрывающих на ключ шкаф измерительно-вычислительных и управляющих средств для предотвращения несанкционированного доступа.
а) вид спереди б) вид сзади
Рисунок 2 - Место нахождения замков на шкафу измерительно-вычислительных и
управляющих средств
Название характеристики | Значения характеристик |
Амплитуда зондирующего импульса генератора не менее, В | 200 |
Длительность зондирующего импульса, нс | 60 ± 10 |
Длительность фронта не более, нс (на активном сопротивлении 51 Ом) | 20 |
Номинальные частоты УЗК, МГц | 2,5; 5,0 |
Диапазон частоты следования зондирующих импульсов, Г ц | от 1 до 1000 |
Отношение сигнал/ шум не менее, дБ | 10 |
Диаметр минимального выявляемого плоскодонного отверстия, мм: - каналы торцевые: - на расстояниях (10 ... 380 мм): - на расстояниях (381 ... 700 мм): - на расстояниях (701 ... 1110 мм): - каналы шейки, предподступичной, подступичной части, галтельных переходов, средней части: | 3; 6; 9; 3 |
Диапазон измерений координаты расположения дефекта вдоль оси Х, мм: | от 0 до 1110 |
Диапазон измерений глубины залегания дефекта при проведении УЗ контроля, мм: - канала сканера: - торцевого: - раздельно-совмещенные ПЭП - совмещенные ПЭП - радиального: - шейки - предподступичной части - подступичной части - средней части - галтельного перехода: - от шейки к предподступичной части: - от предподступичной к подступичной части: _ от подступичной к средней части: где D - диаметр средней части оси в месте расположения преобразователя. | от 10 до 80; от 80 до 1110; от 65 до 125; от 82,5 до 160; от 98,5 до 192; от D/2 до (D-5); от 100 до 160; от 100 до 178; от 100 до 190. |
Порог чувствительности установки при проведении ВТ контроля: - минимальная ширина раскрытия условного дефекта, мкм - минимальная протяженность условного дефекта, мм | о ^ 10 |
Пределы допускаемой абсолютной погрешности измерений УЗ методом, мм: - измерение глубины залегания дефекта Нх: - измерение координаты расположения дефекта вдоль оси Х: | ± 5; ± 20 |
Напряжение электрического тока возбуждения ВТП, В | 2 ± 0,4; 4 ± 0,8; 8 ± 1,6 |
Электрическое питание установки осуществляется от следующих источников: - трехфазная сеть переменного тока напряжение, В частота, Гц; | 342 ... 418; 50 ± 0,4; |
- однофазная сеть переменного тока напряжение, В частота, Гц | 198 ... 242; 50 ± 0,4 |
Габаритные размеры не более, мм - механического модуля: - шкафа измерительно-вычислительных и управляющих средств: | 3500 х1500 х1500 1000 х1000 х2000 |
Рабочие условия эксплуатации установки: - температура окружающего воздуха, °С - относительная влажность (при температуре 25 °С) не более, % - атмосферное давление, кПа | от 1 до 40 98 от 96 до 104 |
Знак утверждения типа
Знак утверждения типа наносится на шкаф измерительно-вычислительных и управляющих средств полиграфическим методом и на титульный лист руководства по эксплуатации СНК-ОС-3.76005454.001.13 РЭ печатным методом.
Комплектность
Наименование | Количество |
Шкаф измерительно-вычислительных и управляющих средств | 1 шт. |
Механический модуль | 1 шт. |
Компьютер пользовательский * | 1 шт. |
Специализированные ультразвуковые преобразователи | 20 шт. ** |
Специализированные вихретоковые преобразователи | 28 шт. ** |
Комплект ЗИП | 1 шт. |
Руководство по эксплуатации СНК-ОС-3.76005454.001.13 РЭ «Установка ультразвуковой и вихретоковой дефектоскопии железнодорожных осей «СНК «Ось-3». Руководство по эксплуатации» | 1 шт. |
Стандартный образец СО-2 из комплекта стандартных образцов «КОУ-2» | 1 шт. |
Комплект образцов искусственных дефектов «КОИД-САУЗК-ОС-1» | 1 комплект |
Образец искусственных дефектов для вихретокового контроля ОИД ВТ-1 РУ1Ш | 1 шт. |
Мера моделей дефектов 2353.08 из комплекта мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 | 1 шт. |
* Допускается изменение конфигурации компьютеров при сохранении основных технических характеристик установки.
** Количество может быть изменено по заказу потребителя.
Поверка
осуществляется по документу СНК-ОС-3.76005454.001.13 РЭ (раздел 15 «Методика поверки» руководства по эксплуатации) «Установка ультразвуковой и вихретоковой дефектоскопии железнодорожных осей «СНК «Ось-3», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 06 июня 2013 г.
Основные средства поверки: образец искусственных дефектов для вихретокового контроля ОИД ВТ-1 РУ1Ш, комплект образцов искусственных дефектов «КОИД-САУЗК-ОС-1», образец СО-2 по ГОСТ 14782-86, осциллограф ПРОФКИП С1-99М (диапазон частот от 10 Гц до 50 МГц, погрешность ± 5 %), частотомер электронно-счетный Ч3-88 (диапазон частот от 0,01 Гц - 200 МГц, погрешность ±10-7).
Сведения о методах измерений
Сведения о методах измерений приведены в руководстве по эксплуатации СНК-ОС-3.76005454.001.13 РЭ «Установка ультразвуковой и вихретоковой дефектоскопии железнодорожных осей «СНК «Ось-3».
Нормативные и технические документы, устанавливающие требования к установкам ультразвуковой и вихретоковой дефектоскопии железнодорожных осей «СНК «Ось-3»
ТУ 4276-023-76005454-2013 «Установка ультразвуковой и вихретоковой дефектоскопии железнодорожных осей «СНК «Ось-3. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
