| Номер в госреестре | 54234-13 |
| Наименование СИ | Анализаторы воды автоматические |
| Обозначение типа СИ | AMI |
| Изготовитель | "SWAN Analytische Instrumente AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы воды автоматические AMI моделей AMI pH-Redox, AMI INSPECTOR pH, AMI Oxytrace, AMI Oxytrace QED, AMI INSPECTOR Oxygen, AMI Hydrazine, АMI Sodium P, АMI Sodium A, AMI Soditrace, AMI Phosphate-II, AMI LineTOC, AMI Silica (далее - анализаторы) предназначены для измерения рН, окислительно-восстановительного потенциала (ОВП), массовых концентраций ионов натрия, фосфат-ионов, растворенного кислорода, растворенного гидразина, растворенной кремнекислоты, растворенного общего органического углерода с одновременным измерением температуры и температурной компенсацией результатов измерений.
Принцип действия каналов измерения pH, ОВП, массовых концентраций ионов натрия, основан на измерении ЭДС электродной системы, образуемой первичными преобразователями (электродами).
Принцип действия каналов измерения массовой концентрации растворенного кислорода и растворенного гидразина основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).
Принцип действия каналов измерения массовой концентрации фосфат-ионов, растворенной кремнекислоты основан на измерении интенсивности окраски образующейся в ходе реакции переводящей определяемое вещество в окрашенные соединения в фотоколориметрическом датчике.
Принцип действия канала измерения массовой концентрации общего органического углерода основан на дифференциальной кондуктометрии.
Модели отличаются дизайном и функциональным назначением.

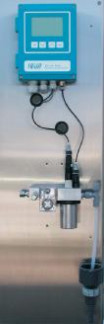

Внешний вид анализаторов представлен на рис. 1-24.
Рис. 3. Модификация AMI Inspector pH
Рис. 4. Модификация AMI Inspector pH
Лист № 3 Всего листов 16 Рис. 8. Модификация AMI Oxytrace QED Вид сбоку
Место
пломбирования
Лист № 4 Всего листов 16
ПО анализаторов «AMI» является встроенным, специально разработанным для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания, сохранения результатов измерений и передачу их на внешнее устройство.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Модель | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 1 | 2 | 3 | 4 | 5 | 6 |
| AMI pH-Redox | AMI pH-Redox | aout.a37 | 5.30 | 1D4F11301A06BD20B 83DC6ADC336E3BE | MD5 |
| AMI INSPECTOR pH |
| 1 | 2 | 3 | 4 | 5 | 6 |
| AMI Oxytrace | AMI Oxytrace | aout.a37 | 5.30 | 1FCA8FCFC0E42BFF 7471F59C4F18DECE | MD5 |
| AMI Oxytrace QED | |||||
| AMI INSPECTOR Oxygen | |||||
| AMI Hydrazine | AMI Hydrazine | aout.a37 | 5.30 | 828F54FA8E3937A0E 53CD6BB6B948188 | MD5 |
| AMI Sodium P | AMI Sodium | aout.a37 | 5.30 | 8CDC7952F4B9B6735 E170D943EFFDFA5 | MD5 |
| AMI Sodium A | |||||
| AMI Soditrace | AMI Soditrace | aout.a37 | 5.30 | 21ECB37503B6EA4E BDB086207E95D848 | MD5 |
| AMI Phosphate- II | AMI Phosphate-II | aout.a37 | 5.30 | 95BB31593724F84234 5FAD716D8BF19E | MD5 |
| AMI LineTOC | AMI LineTOC | aout.a37 | 5.30 | 1494196B54F97F5E19 F4595FA73261E0 | MD5 |
| AMI Silica | AMI Silica | aout.a37 | 5.30 | 8BC784B548748D832 7878D138355163E | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристики | Значение характеристики | |||||||||
| AMI Sodium P, AMI Sodium A | AMI Soditrace | AMI Hydrazine | AMI pH-Redox | AMI INSPECTOR pH | AMI Silica | ^MI Oxytrace AMI Oxytrace QED | AMI INSPECTOR Oxygen | AMI Phosphate-II | AMI LineTOC | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Диапазон показаний pH | - | - | - | от 1 до 14 | от 1 до 14 | - | - | - | - | - |
| Диапазон показаний массовой концентрации ионов натрия в воде, мкг/л | от 0,1 до 10000 | от 0,1 до 10000 | - | - | - | - | - | - | - | - |
| Диапазон показаний массовой концентрации растворенного гидразина, мкг/л | - | - | от 0,1 до 600 | - | - | - | - | - | - | - |
| Диапазон показаний массовой концентрации растворенной кремнекислоты, мкг/л | - | - | - | - | - | от 1 до 5000 | - | - | - | - |
| Диапазон показаний ОВП, мВ | - | - | - | от минус 500 до 1500 | от минус 500 до 1500 | - | - | - | - | - |
| Диапазон показаний массовой концентрации растворенного кислорода, мг/л | - | - | - | - | - | - | от 0,001 до 20,0 | от 0,001 до 20,0 | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Диапазон показаний массовой концентрации фосфат-ионов, мг/л | - | - | - | - | - | - | - | - | от 0,01 до 10,0 | - |
| Диапазон показаний массовой концентрации растворенного общего органического углерода, мкг/л | - | - | - | - | - | - | - | - | - | от 0,1 до 1000,0 |
| Диапазон показаний температуры, °С | от минус 10 до 100 | от минус 10 до 100 | от минус 10 до 50 | от минус 30 до 130 | от минус 30 до 130 | от минус 10 до 50 | от минус 30 до 130 | от минус 30 до 130 | от минус 10 до 50 | от минус 10 до 50 |
| Диапазон измерений pH | - | - | - | от 1 до 14 | от 1 до 14 | - | - | - | - | - |
| Диапазон измерений массовой концентрации ионов натрия в воде, мкг/л | от 100 до 10000 | от 100 до 10000 | - | - | - | - | - | - | - | - |
| Диапазон измерений массовой концентрации растворенного гидразина, мкг/л | - | - | от 100 до 600 | - | - | - | - | - | - | - |
| Диапазон измерений массовой концентрации растворенной кремнекислоты, мкг/л | - | - | - | - | - | от 100 до 5000 | - | - | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Диапазон измерений ОВП, мВ | - | - | - | от минус 500 до 1500 | от минус 500 до 1500 | - | - | - | - | - |
| Диапазон измерений массовой концентрации растворенного кислорода, мг/л | - | - | - | - | - | - | от 0,001 до 20,0 | от 0,001 до 20,0 | - | - |
| Диапазон измерений массовой концентрации фосфат-ионов, мг/л | - | - | - | - | - | - | - | - | от 0,1 до 10,0 | - |
| Диапазон измерений массовой концентрации растворенного общего органического углерода, мкг/л | - | - | - | - | - | - | - | - | - | от 200 до 1000 |
| Диапазон измерений температуры, °С | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 |
| Пределы допускаемой абсолютной погрешности измерений pH | - | - | - | ±0,05 | ±0,05 | - | - | - | - | - |
| Пределы допускаемой абсолютной погрешности измерений ОВП, мВ | - | - | - | ±15 | ±15 | - | - | - | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 | ±0,3 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов натрия, % | ±10 | ±10 | - | - | - | - | - | - | - | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного гидразина в диапазоне от 100 до 200 мкг/л, % в диапазоне от 200 до 600 мкг/л, % | - | - | ±15 ±5 | - | - | - | - | - | - | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенной кремнекисло-ты, мкг/л | - | - | - | - | - | ±5 | - | - | - | - |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Пределы допускаемой приведенной погрешности измерений массовой концентрации растворенного кислорода, % | - | - | - | - | - | - | ±3 | ±3 | - | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации фосфат-ионов, % | - | - | - | - | - | - | - | - | ±3 | - |
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного общего органического углерода, % | - | - | - | - | - | - | - | - | - | ±5 |
| Электропитание: - напряжение, В - частота, Г ц - потребляемая мощность, В А, не более | от 85 до 265 (или постоянный ток 24 В) от 47 до 63 20 | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Г абаритные размеры, длинахширинах высота, мм, не более: - вторичный преобразователь - крепежная панель | 180х140х 70 850х400х 200 | 180х140х70 850х400х20 0 | 180х140х70 850х280х20 0 | 180х140х70 850х280х15 0 | 180х140х70 275х320х24 0 | 180х140х70 850х400х15 0 | 180х140х70 850х280х20 0 | 180х140х70 275х320х24 0 | 180х140х70 850х400х20 0 | 180х140х70 850х400х18 0 |
| Масса, кг, не более | 12 | 13 | 6 | 9 | 4,5 | 16 | 12 | 4,5 | 14 | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от минус 10 до 50 от 30 до 95 (без конденсации) от 79 до 124 | |||||||||
| Вероятность безотказной работы комплекта за 1000 ч, не менее | 0,99 | |||||||||
| Средний срок службы, лет | 10 | |||||||||
| Наработка на отказ, ч | 10000 | |||||||||
наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
В комплект входят:
- Анализатор - 1 шт.
- Комплект электродов (только модели AMI pH-Redox, AMI INSPECTOR pH,
AMI Hydrazine, AMI Sodium P, AMI Sodium A, AMI Soditrace ) - 1 шт.
- Комплект для настенного крепления (кроме моделей AMI INSPECTOR pH, AMI IN
SPECTOR Oxygen) - 1 шт.
- Кислородный датчик (только модели AMI Oxytrace, AMI Oxytrace QED, AMI INSPEC
TOR Oxygen) - 1 шт.
- Зарядное устройство (только модели AMI INSPECTOR pH, AMI INSPECTOR Oxygen) -
1 шт.
- Канистра для реагентов (только модели AMI Phosphate-II, AMI Silica) - 2 или 4 шт.
- Емкость для подщелачивающего реагента (только модели AMI Sodium P, AMI Sodium A,
AMI Soditrace) - 1 шт.
- Руководство по эксплуатации - 1 экз.
- Заводской сертификат - 1 экз.
- МП 242-1495-2013 «Анализаторы воды автоматические AMI. Методика поверки» - 1 экз. Поверка
осуществляется по следующим документам:
- Р 50.2.036-2004 «pH-метры и иономеры. Методика поверки»; Р 50.2.045-2005 «Анализа
торы растворенного в воде кислорода. Методика поверки»;
- МВИ 146-05 «Методика выполнения измерений массовой концентрации озона в дистил
лированной воде титриметрическим методом»;
- МП 242-1495-2013 «Анализаторы воды автоматические AMI. Методика поверки». Средства поверки:
- Рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99 (готовят из
стандарт-титров по ТУ 2642-001-42218836-96);
- ГСО 7439-98;
- ГСО 7018-93/7020-93;
- ГСО 8212-2012;
- Сахароза, чда, ГОСТ 5833-75;
- Калий фосфорнокислый однозамещенный, хч, ГОСТ 4198-75;
- Натрий фосфорнокислый двузамещенный, хч, ГОСТ 4172-76;
- Гидразин сернокислый (N2H4*H2SO4), чда, ГОСТ 5841-74;
- Кислородно-азотные поверочные смеси (ПГС-ГСО) по ТУ 6-16-2956-01;
- Вода дистиллированная по ГОСТ 6709-70;
- Система очистки воды, массовая концентрация общего органического углерода на выхо
де системы не более 5 мкг/л;
- Весы аналитические, наибольший предел взвешивания не менее 200 г, погрешность не
более 0,1 мг;
- Термостат жидкостной. Диапазон регулирования температуры не менее 10-95 °С; по
грешность не более ±0,03 °С;
- Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1.
Методика измерений изложена в руководствах по эксплуатации:
Лист № 16 Всего листов 16
- “Анализаторы воды автоматические AMI pH-Redox. Руководство по эксплуатации”;
- “Анализаторы воды автоматические AMI Oxytrace, AMI Oxytrace QED. Руководство по эксплуатации”;
- “Анализаторы воды автоматические AMI Hydrazine. Руководство по эксплуатации”;
- “Анализаторы воды автоматические АMI Sodium P. Руководство по эксплуатации”;
- “Анализаторы воды автоматические АMI Sodium A. Руководство по эксплуатации”;
- “Анализаторы воды автоматические AMI Soditrace. Руководство по эксплуатации”;
- “Анализаторы воды автоматические AMI Phosphate-II. Руководство по эксплуатации”;
- “Анализаторы воды автоматические AMI LineTOC. Руководство по эксплуатации”;
- “Анализаторы воды автоматические AMI AMI Silica. Руководство по эксплуатации”;
- “Анализаторы воды автоматические AMI INSPECTOR. Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к анализаторам воды автоматическим AMI
- ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»;
- ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений pH»;
- Р 50.2.036-2004 «pH-метры и иономеры. Методика поверки»;
- Р 50.2.045-2005 «Анализаторы растворенного в воде кислорода. Методика поверки»;
- Техническая документация фирмы «SWAN Analytische Instrumente AG», Швейцария.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
