| Номер в госреестре | 54238-13 |
| Наименование СИ | Колонки раздаточные сжатого газа |
| Обозначение типа СИ | Global Star CNG |
| Изготовитель | "Wayne Fueling Systems Sweden AB", Швеция; Фирма "Dresser Wayne AB", Швеция |
| Год регистрации | 2013 |
| Срок свидетельства | 23.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

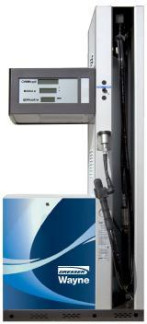

Колонки раздаточные сжатого газа Global Star CNG предназначены для измерений массы сжатого природного газа по ГОСТ 27577-2000 при заправке транспортных средств.
Принцип работы колонок раздаточных сжатого газа Global Star CNG состоит в следующем: сжатый газ из парка баллонов через фильтр и приёмный клапан подаётся в расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.
Информация о массе топлива, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса топлива, его цена и стоимость.
Установка показания на цифровом табло разового учёта выданной массы газа и стоимости в положение нуля производится автоматически перед выдачей новой дозы. Основными элементами колонки являются:
- расходомер массовый CNGmass фирмы «Endress+Hauser Flowtec AG», Швейцария (в госреестре средств измерений №37965-08);
- электронно-вычислительное устройство OTP-ELT CNG производства фирмы «Dresser Wayne AB», Швеция;
- раздаточный рукав с краном, выдерживающий давление не менее 35 МПа.
Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.
1_f
Внутреннее ПО выполняет функции управления клапанами, подсчётом массы выданного газа, вывод информации о массе выданного газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения колонок раздаточных сжатого газа Global Star CNG от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010. Таблица 1- Идентификационные данные программного обеспечения_
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программный код для вычислительного устройства | TOS01802 | TOS01802.XXX | A220 | CRC16 |
Таблица 2
| Наименование параметра | Значение |
| Диапазон расходов, кг/мин | от 0,8 до 80 |
| Минимальная доза выдачи топлива, кг | 5 |
| Пределы допускаемой относительной погрешности при выдаче топлива, % | ±1,0 |
| Максимальное давление сжатого газа, МПа | 25 |
| Напряжение электропитания, В | +10% 220 -15 % |
| Частота напряжения питания, Гц | 50 |
| Потребляемая мощность, Вт, не более | 200 |
| Масса, кг, не более | 300 |
| Г абаритные размеры, мм, не более | 2055x890x510 |
| Средний срок службы, лет | 14 |
| Средняя наработка на отказ, ч | 12000 |
| Количество одновременно заправляемых машин | до 2 |
| Длина раздаточного рукава, м | от 3,5 до 6,0 |
| Условия эксплуатации: - относительная влажность, % - атмосферное давление, кПа - температура окружающей среды, °С | до 100 от 84,0 до 106,7 от минус 40 до плюс 60 |
наносят на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Колонка | 1 шт. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Формуляр | 1 экз. |
| Запасные части и принадлежности | по заказу |
В колонках реализован прямой метод непосредственной оценки массы газа расходомером массовым кориолисовым, проходящей через колонку, в единицах массы.
осуществляется по документу: МП РТ 1914-2013 «Колонки раздаточные сжатого газа Global Star CNG. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 28 мая 2013 г.
При поверке применяются следующие средства измерений:
- весы, наибольший предел взвешивания 150 кг, класс точности III (средний) по ГОСТ Р 53228-2008.
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого газа Global Star CNG
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2 Техническая документация «Wayne Fueling Systems Sweden AB», Швеция
Лист № 4 Всего листов 4
Осуществление торговли.
