Установка поверки счетчиков жидкости УПС 3500-0,04, 54247-13

Назначение

Установка поверки счетчиков жидкости УПС 3500-0,04 предназначена для измерений объема жидкости при проведении поверки счетчиков нефтепродуктов.

Описание

Принцип действия установки поверки счетчиков жидкости УПС 3500-0,04 основан на методе непосредственного сличения объема жидкости, протекающей по трубопроводу, в котором установлен поверяемый счетчик, и измеренного с помощью эталонной меры вместимости. Основным узлом установки поверки счетчиков жидкости УПС 3500-0,04 является мерник эталонный 2 разряда.

Мерник наполняется жидкостью через штуцер приемный, расположенный на сливном патрубке. Слив жидкости производится насосом через наконечник нижней заправки по гибкому рукаву. Для слива жидкости в заглубленную емкость на выходе насоса к быстроразъемному соединению устанавливается рукав Ду 50, конец которого опускается в горловину емкости таким образом, чтобы исключить свободно падающую струю и разбрызгивание жидкости. При нижнем наливе жидкости в качестве дыхательного клапана служит огневой предохранитель, сообщающийся с атмосферой. От перелива жидкости применяется датчик предельного уровня термисторный ДУ-Т.

Контроль объема поверочной жидкости, налитой в мерник, проводится мерной шкалой, размещенной на горловине мерника. Для контроля температуры поверочной среды -жидкости, используется электронный термометр. Выставление установки в вертикальное положение осуществляется по отвесу, вращением винтов опор.

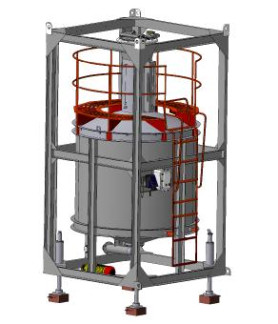

На рисунке 1 представлен общий вид установки поверки счетчиков жидкости УПС 3500-0,04.

На рисунке 2 представлена схема пломбировки установки поверки счетчиков жидкости УПС 3500-0,04. Пломбируется мерная линейка, сливной патрубок и штуцер приемный эталонного мерника.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики

Знак утверждения типа

нанесен на табличку, укрепленную на переднюю панель корпуса, и титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 2 - Комплектность_

Поверка

осуществляется по документу МП РТ 1913-2013 «Установка поверки счетчиков жидкости УПС 3500-0,04. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 17 апреля 2013 г.

При поверке применяются следующие средства измерений:

-    мерники эталонные 1-го разряда номинальной вместимостью 100, 200, 500 дм ;

-    эталонные стеклянные колбы 1-го класса точности номинальной вместимостью 0,05, 0,1, 0,2,

0,5, 1,0 дм3 по ГОСТ 1770;

-    эталонные пипетки на полный слив вместимостью до 0,1 дм по ГОСТ 29227;

-    секундомер ТУ 25-1894.003-90, ц.д. 0,2 с; диапазон от 0 до 30 мин;

-    набор термометров по ГОСТ 13646.

Сведения о методах измерений

Изложены в разделе 1.4 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установке поверки счетчиков жидкости УПС 3500-0,04

ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

Техническая документация ОАО «Промприбор», г. Ливны.

Рекомендации к применению

Осуществление деятельности в области обеспечения единства измерений (поверка средств измерений объема нефтепродуктов).
