Установки специализированные измерительные спектрометрические GAMS-3, 54271-13

Назначение

Установки специализированные измерительные спектрометрические GAMS-3 (далее

- установки) предназначены для измерения спектрального состава и интенсивности гамма-излучения радионуклидов в счетных образцах, представляющих собой 50, 100 или 200литровые упаковки цилиндрической формы, на предприятиях атомной промышленности.

Описание

Принцип работы установки основан на регистрации полупроводниковым детектором на основе особо чистого германия (далее - ОЧГ) гамма-излучения, испускаемого присутствующими в упаковке радионуклидами, получении спектра амплитудного распределения энергии излучения и выделении в спектре пиков полного поглощения (далее - IIIIII) гамма-квантов. По положению ШШ в спектре определяют энергии гамма-квантов Ei, а по значениям энергий Ei идентифицируют радионуклиды, присутствующие в материале. Далее определяют скорости счета импульсов в ППП. Расчет активности радионуклидов, присутствующих в материале, проводят по скоростям счета импульсов в ППП с учетом абсолютных интенсивностей гамма-излучения и эффективности регистрации гамма-квантов, которая установлена для данной геометрии измерения расчетно-экспериментальным путем.

Для управления работой установкой и обработки результатов измерения предназначен комплект пользовательского программного обеспечения установленного на ПК автоматизированного рабочего места (далее - АРМ) оператора. АРМ оператора размещается за биологической защитой для снижения дозовой нагрузки на обслуживающий персонал. Для контроля за работой установки с целью дистанционного управления, оператору служит камера видеонаблюдения.

Программное обеспечение

Программное обеспечение (далее - ПО) установок состоит из ПО, устанавливаемых на ПЭВМ, работающих в операционной среде WINDOWS:

-    ПО GamWin. Спектрометрический программный пакет GamWin предназначен обработки данных (файлов спектра), полученных от полупроводникового ОЧГ детектора, их анализа и обработки. ПО применяется для управления и настройки параметров детектора, многоканального цифрового анализатора, создания/изменения библиотек нуклидов, энергетической калибровки спектрометрического тракта и т.д.;

-    ПО GamControl предназначено для организации измерений упаковок.

ПО GamControl состоит из двух главных функциональных модулей:

-    измерительный модуль;

-    модуль визуализации и пользовательский интерфейс.

Измерительный модуль осуществляет коммуникацию с аппаратными средствами измерительного тракта: ОЧГ-детектор, спектрометрический анализатор DSpec, весы, устройство чтения штрих-кодов и управляющее ПЛК. Коммуникация производится через ПЛК AMIT. Модуль визуализации служит для отображения текущего состояния измерения и отображения результатов.

Метрологически значимой частью программного обеспечения специализированной измерительной спектрометрической установки GAMS-3 является ПО GamWin, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант.

Лист № 2 Всего листов 5

Идентификационные данные программного обеспечения в соответствии с таблицей 1.

Таблица 1 — Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 — С.

Общий вид установки представлен на рисунке 1.

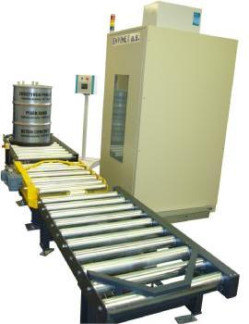

Рисунок 1 - Общий вид установки Метрологические и технические характеристики

Диапазон регистрируемых энергий гамма-излучения, кэВ    от 50 до 3000

Энергетическое разрешение на 662 кэВ (137Cs), кэВ

Интегральная нелинейность функции преобразования, %, не более

Максимальная статистическая входная загрузка, имп./с Относительная эффективность регистрации, %, не менее Время установления рабочего режима, мин, не более Время непрерывной работы, ч Питание осуществляется:

0,025

10

40

30

12

-    от трехфазной сети переменного тока напряжением, В частота, Гц

380-38

50+2,5

JV_2,5

220+33

50 +2,5

JU-2,5

5300

5500 х 4000 х 3000 1200 10000 10

-    от двухфазной сети переменного тока напряжением, В частота, Гц

Потребляемая мощность, В А, не более

Г абаритные размеры (длина х ширина х высота), мм, не более Масса, кг, не более

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

от плюс 5 до плюс 50 до 80 при температуре плюс 35°С или ниже от 84 до 108

-    относительная влажность окружающего воздуха, %

- атмосферное давление, кПа Знак утверждения типа

наносится фотоспособом на корпус установок и типографским способом на титульные листы руководства    по

эксплуатации

ME0075.M008-EDС-X003РЭ и формуляра М008-ЕЕС-Х001ФО.

Комплектность

Поверка

осуществляется по документу МИ 1916-88 «Государственная система обеспечения единства измерений. Гамма-спектрометры с полупроводниковыми детекторами. Методика поверки». Основное поверочное оборудование:

-    источники радионуклидные закрытые фотонного излучения эталонные типа ОСГИ-Р 57Со, 60Co, 137Cs, активностью (103 - 105) Бк с погрешностью не более 4 %.

Сведения о методах измерений

Сведения о методиках/методах измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ME0075.M008-EDС-X003РЭ.

Нормативные документы, устанавливающие требования к установкам специализированным измерительным спектрометрическим GAMS-3

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические

условия.

ГОСТ 27173-86 Блоки и устройства детектирования ионизирующих излучений спектрометрические. Общие технические условия.

ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.

Техническая документация фирмы «ENVINET a.s.», Чешская Республика .

Рекомендации к применению

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
