| Номер в госреестре | 54286-13 |
| Наименование СИ | Анализаторы показателей качества электрической энергии |
| Обозначение типа СИ | KLEA мод. 606100, 606101, 606102, 606103 |
| Изготовитель | "KLEMSAN ELEKTRİK ELEKTRONİK SANAYİ VE TİCARET A.S", Турция |
| Год регистрации | 2013 |
| Срок свидетельства | 13.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Анализаторы показателей качества электрической энергии KLEA моделей 606100, 606101, 606102, 606103 (далее - анализаторы) предназначены для измерения и регистрации значений силы и напряжения переменного тока, частоты, мощности, коэффициентов мощности и коэффициентов искажения синусоидальности кривых напряжения и тока и т.д. в трёхфазных трехпроводных и трехфазных четырехпроводных сетях переменного тока с номинальной частотой 50 или 60 Гц.
Принцип действия анализаторов основан на аналого-цифровом преобразовании измеренных входных сигналов силы и напряжения переменного тока и их анализ встроенным микропроцессором. При вычислении действующих значений силы и напряжения переменного тока, активной и реактивной мощности используется метод истинного среднеквадратического значения. При расчете коэффициентов гармоник используется численный метод быстрого преобразования Фурье.
Анализаторы имеют жидкокристаллический дисплей и 6 функциональных кнопок, посредством которых можно изменять показания и перемещаться по меню. На дисплей одновременно выводятся 3 значения напряжения и 3 значения силы переменного тока каждой фазы. Программирование анализаторов и получение результатов измерений возможно разными способами: непосредственно на устройстве с помощью кнопок или с помощью ПО KleaCom. Для этого необходимо подключить персональный компьютер (далее по тексту - ПК) через последовательный интерфейс (RS485/Ethemet) к порту RS485 анализатора.
Анализаторы имеют 3 входа для измерения напряжения переменного тока, 3 входа для измерения силы переменного тока, интерфейс связи с ПК, цифровые выходы, дискретные входы-выходы, коммуникационный порт RS-485, аналоговые выходы, часы реального времени и память с поддержкой от батареи. Входы напряжения подключаются к измерительной цепи непосредственно, а входы для измерения силы переменного тока - через внешние трансформаторы тока с вторичными токами 1 или 5 A.
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, анализаторы имеют защиту в виде 4-х-значного пароля.
Анализаторы питаются от цепи переменного тока, либо от цепи напряжения постоянного
тока.
Анализатор показателей качества электрической энергии KLEA модели 606100 является базовой моделью. Модели анализаторов различаются количеством цифровых выходов.
Анализатор показателей качества электрической энергии KLEA модели 606101 имеет дополнительные дискретные вход и выход.
Анализатор показателей качества электрической энергии KLEA моделей 606102 и 606103 имеют соответственно 2 и 4 дополнительных аналоговых выхода.
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение представляет собой микропрограмму предназначенную для обеспечения нормального функционирования анализатора, управления интерфейсом и т. д. Оно реализовано аппаратно и является метрологически значимым.
Внешнее программное обеспечение KleaCom, устанавливаемое на персональный компьютер, позволяет контролировать все измеряемые/вычисляемые параметры, задавать и просматривать любые настройки анализатора, и является метрологически не значимым. С помощью ПО KleaCom можно выгрузить архивные данные из анализатора в виде файлов MS Excel или WordPad (по выбору).
Таблица 1 - Характеристики ПО
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Внешнее | KleaCom | не ниже 1.0.0 | - | - |
| Встроенное | - | не ниже 1.30 | - | - |

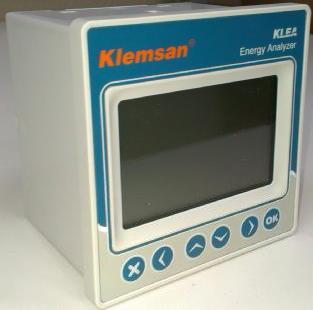

Рис. 1 - Внешний вид анализаторов
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
Таблица 2
Технические характеристики | Значение |
| Диапазон измерения действующих значений фазного напряжения переменного тока, В | от 1 до 300 |
| Пределы допускаемой относительной погрешности измерения действующих значений напряжения переменного тока, % | ±0,3 |
| Диапазон измерения силы переменного тока, А | от 0,05 до 6 |
| Пределы допускаемой относительной погрешности измерения силы переменного тока, % | ±0,3 |
| Диапазон измерения электрической мощности | от Umuu'Imuu до имакс'!макс |
Технические характеристики | Значение |
| Пределы допускаемой относительной погрешности измерения активной, реактивной и полной мощности, % | ±0,5 |
| Диапазон измерения частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой относительной погрешности измерения частоты, % | ±0,3 |
| Диапазон измерения коэффициента мощности | от 0 до 1 |
| Пределы допускаемой относительной погрешности измерения коэффициента мощности, % | ±0,3 |
| Максимальная потребляемая мощность не более, В-А | 3 |
| Наработка на отказ не менее, ч | 45000 |
| Средний срок службы не менее, лет | 10 |
| Рабочие условия применения: - температура окружающего воздуха - температура хранения - относительная влажность воздуха | от минус 20 до плюс 70 °С от минус 30 до плюс 80 °С от 0 до 75 % |
| Номинальное напряжение питания переменного (постоянного) тока частотой 45 - 65 Гц, В | от 85 до 300 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 96x72x96 |
| Масса, кг, не более | 0,6 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель анализаторов методом трафаретной печати со слоем защитного покрытия.
Таблица 3 - Комплектность
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Анализаторы показателей качества электрической энергии KLEA | 1 шт. |
| 2 | Крепежные скобы и винты | 2 шт. |
| 3 | Руководство по эксплуатации | 1 экз. |
| 4 | ПО KleaCom на компакт-диске с описанием | 1 шт. |
| 5 | 3-контактный клеммный блок входа питания | 1 шт. |
| 6 | 3-контактный клеммный блок дискретных входов | 1 шт. |
| 7 | 4-контактный клеммный блок выходов аварийной сигнализации | 1 шт. |
| 8 | 4-контактная клеммный блок (измерение напряжения) | 1 шт. |
| 9 | 6-контактная клемма с винтовым зажимом (измерение тока) | 1 шт. |
| 10 | 7-контактный клеммный блок дискретных выходов и порта RS485 | 1 шт. |
| 11 | Методика поверки | 1 экз. |
осуществляется по документам: МП 54286-13 «Анализаторы показателей качества электрической энергии KLEA моделей 606100, 606101, 606102, 606103. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г. и ГОСТ Р 8.656-2009
Лист № 4 Всего листов 5
«Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».
Основное средство поверки:
1. Калибратор переменного тока «Ресурс-К2М» (Госреестр № 31319-12).
Методика (методы) измерений приведены в руководстве по эксплуатации «Анализаторы показателей качества электрической энергии KLEA моделей 606100, 606101, 606102, 606103. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам показателей качества электрической энергии KLEA моделей 606100, 606101, 606102, 606103:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 14014-91 «Анализаторы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
4. ГОСТ Р 8.656-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методика поверки».
5. Постановление Правительства РФ № 982 от 1.12.2009 г. «Об утверждении единого перечня продукции, подлежащей обязательной сертификации, и единого перечня продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствия» (0110 Электроэнергия);
6. Гражданский Кодекс РФ, статья 542. Качество энергии.
7. Техническая документация фирмы-изготовителя.
