| Номер в госреестре | 54289-13 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | BCT |
| Изготовитель | "Trench Limited Instrument Transformer Division", Канада |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока встроенные ВСТ Назначение средства измерений
Трансформаторы тока встроенные ВСТ (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты и устанавливаются на вводах выключателей на наибольшие рабочие напряжения 145 кВ.
Принцип действия трансформаторов основан на преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Трансформаторы встроенного типа устанавливаются снаружи на высоковольтных вводах элегазовых выключателей и могут монтироваться без разборки вводов. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащитный корпус.
Для цепей релейной защиты возможно обеспечение нескольких коэффициентов трансформации, для измерительных цепей - одного или двух.
Первичной обмоткой трансформатора является проходящей через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана.
Вторичные обмотки размещаются на тороидальных сердечниках из ленты текстурированной кремнистой стали. Все трансформаторы выполняются со вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным на опорной раме бака и в шкафу управления выключателя.
Таблица 1 - Метрологические и технические характеристики трансформаторов
Основные метрологические и технические характеристики приведены в таблице 1.
| Характеристика | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 145 |
| Номинальный первичный ток, А | от 1000 до 2000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Г ц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S; 0,5 |
| Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | 30 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений, не более | 10 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Габаритные размеры (внешнийхвнутренний диаметр), мм, не более: | 125x100 |
| Масса, кг, не более | 2 |

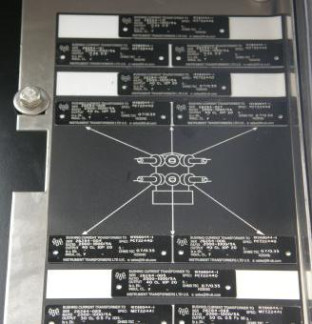

Знак утверждения типа наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
1. Трансформатор тока встроенный ВСТ - 6 шт.
(Зав.№№ 26284-109, 26284-115, 26284-116, 26284-121,
26284-122, 26284-123)
2. Паспорт - 6 экз.
осуществляется по документу ГОСТ 8.217-2011 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т.
0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методиках (методах) измерений приведены в паспорте.
Лист № 3 Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Техническая документация фирмы - изготовителя Trench Limited Instrument transformer Division.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
