| Номер в госреестре | 54306-13 |
| Наименование СИ | Счетчики активной электрической энергии однофазные однотарифные |
| Обозначение типа СИ | МИРТЕК-101 |
| Изготовитель | ООО "МИРТЕК", г.Таганрог |
| Год регистрации | 2013 |
| Срок свидетельства | 29.07.2018 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
Счетчики активной электрической энергии однофазные однотарифные «МИРТЕК-101» (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока в цепи "фазы" или в цепи "нуля", имеющего большее значение (для счетчиков с одним измерительным элементом - в цепи "фазы"), с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ Р 52320-2005 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием изготовителем организации.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунт, два шунта, шунт и трансформатор тока, два трансформатора тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
©_ ф © (4) © ©@
МИРТЕК - 101 -Х Х - Х Х Х - Х Х -Х Х Х -Х Х - Х - Х
CD Тип счетчика
Ф Тип корпуса
W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 D1 - для установки на DIN-рейку, модификация 1 D3 - для установки на DIN-рейку, модификация 3 D4 - для установки на DIN-рейку, модификация 4 D5 - для установки на DIN-рейку, модификация 5
CL1 Номинальное напряжение 220 - 220 В 230-230 В
@ Базовый ток 5 - 5 А 10 - 10 А
Максимальный ток 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
Qi) Тип отсчетного устройства
- электронное
M6 - механическое шестиразрядное M7 - механическое семиразрядное
О Количество и тип измерительных элементов
- один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - трансформатор в фазной цепи тока и трансформатор тока в цепи тока нейтрали
® Испытательный выход
- наличие оптического и электрического испытательного выхода O - оптический испытательный выход
Лист № 3 Всего листов 8

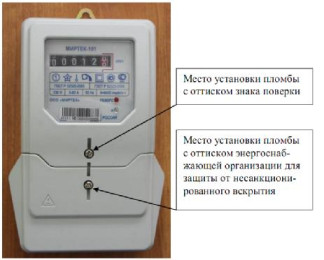

Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 2 - 8.
Мссто установки глрмбы с оптнс*фад ^мака повершг
u J I I
| МВ Й ‘С ни | |
| ft 1 1 | и© с*! Q < |
| Insert 1 ГОСТ Р ы | • * |
Место установки пломбы с оттиском энергоснабжающей орган извини лля защиты от несанкционированного вскрытии
| J j - | '1 [1 |
| ' • | • |
| ■ \_ 1 | |
| 1 j L 1 и | i ■i • |
| Место установки пломбы | |
| с оттиском знака поаерки | |
Моего установки пломбой с оттиском энергоснабжающей организации Л1Ш зашиты от несанкционированного вскрытия
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
Габаритные размеры и масса счетчиков приведены в таблице 1.
Таблица 1 Габаритные размеры и масса счетчиков
| Обозначение исполнения счетчика | Габаритные размеры (длина; ширина; высота), мм, не более | Масса, кг, не более |
| МИРТЕК-101^1-х...х | 192; 122; 57 | 1 |
| МИРТЕК-101^2-х...х | 182; 125; 55 | 1 |
| МИРТЕК-101-01-х...х | 130; 90; 69 | 1 |
| МИРТЕК-101-03-х...х | 90; 90; 66 | 1 |
| МИРТЕК-101-04-х...х | 160; 90; 69 | 1 |
| МИРТЕК-101-05-х...х | 120; 90; 66 | 1 |
Технические характеристики приведены в таблице 2.
Таблица 2 Технические характеристики
| Наименование характеристики | Значение параметра |
| Класс точности по ГОСТ Р 52322-2005 | 1 |
| Номинальное фазное напряжение, В | 220; 230 |
| Базовый ток, А | 5; 10 |
| Максимальный ток, А | 50; 60; 80; 100 |
| Диапазон входных сигналов: сила тока напряжение коэффициент мощности | 0,051б- ■ -^макс (0,75.1,15) ином 0,8 (емкостная).. .1,0.. .0,5 (индуктивная) |
| Стартовый ток | 0,0025/б |
| Диапазон рабочих температур окружающего воздуха, °С | от минус 40 до плюс 70 |
| Относительная влажность | до 98 % при 25°С |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | (50 ± 2,5) |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) | от 800 до 6400 |
| Количество десятичных знаков отсчетного устройства | не менее 6 |
| Полная мощность, потребляемая цепью тока | не более 0,5 В-А при базовом токе |
| Полная (активная) мощность, потребляемая каждой цепью напряжения | не более 10 В-А (2 Вт) при номинальном значении напряжения |
| Длительность хранения информации при отключении питания (для электронного отсчетного устройства), не менее, лет | 30 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP51, IP54 |
| Срок службы счетчика, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 160000 |
Знак утверждения типа наносят на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3 Комплект поставки
| Наименование | Количество | Примечание |
| Счетчик электрической энергии однофазный многофункциональный «МИРТЕК-101» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | 1 - 3 шт. | В зависимости от модификации корпуса |
| Леска пломбировочная | 1 - 3 шт. | В зависимости от модификации корпуса |
| Паспорт (МИРТ.411152.026ПС) | 1 экз. | |
| Методика поверки (МИРТ.411152.026Д1) | 1 экз. | Поставляется по отдельному заказу |
| Упаковка | 1 шт. | Потребительская тара |
осуществляется по документу МИРТ.411152.026Д1 «Счетчики активной электрической энергии однофазные однотарифные «МИРТЕК-101». Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2013 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,1);
- универсальная пробойная установка УПУ-10;
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счетчики активной электрической энергии однофазные однотарифные «МИРТЕК-101» приведена в паспорте (МИРТ.411152.026ПС).
Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии однофазным однотарифным «МИРТЕК-101»
1. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
2. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
3. МИРТ.411152.026ТУ «Счетчики активной электрической энергии однофазные однотарифные «МИРТЕК-101». Технические условия».
осуществление торговли и товарообменных операций.
